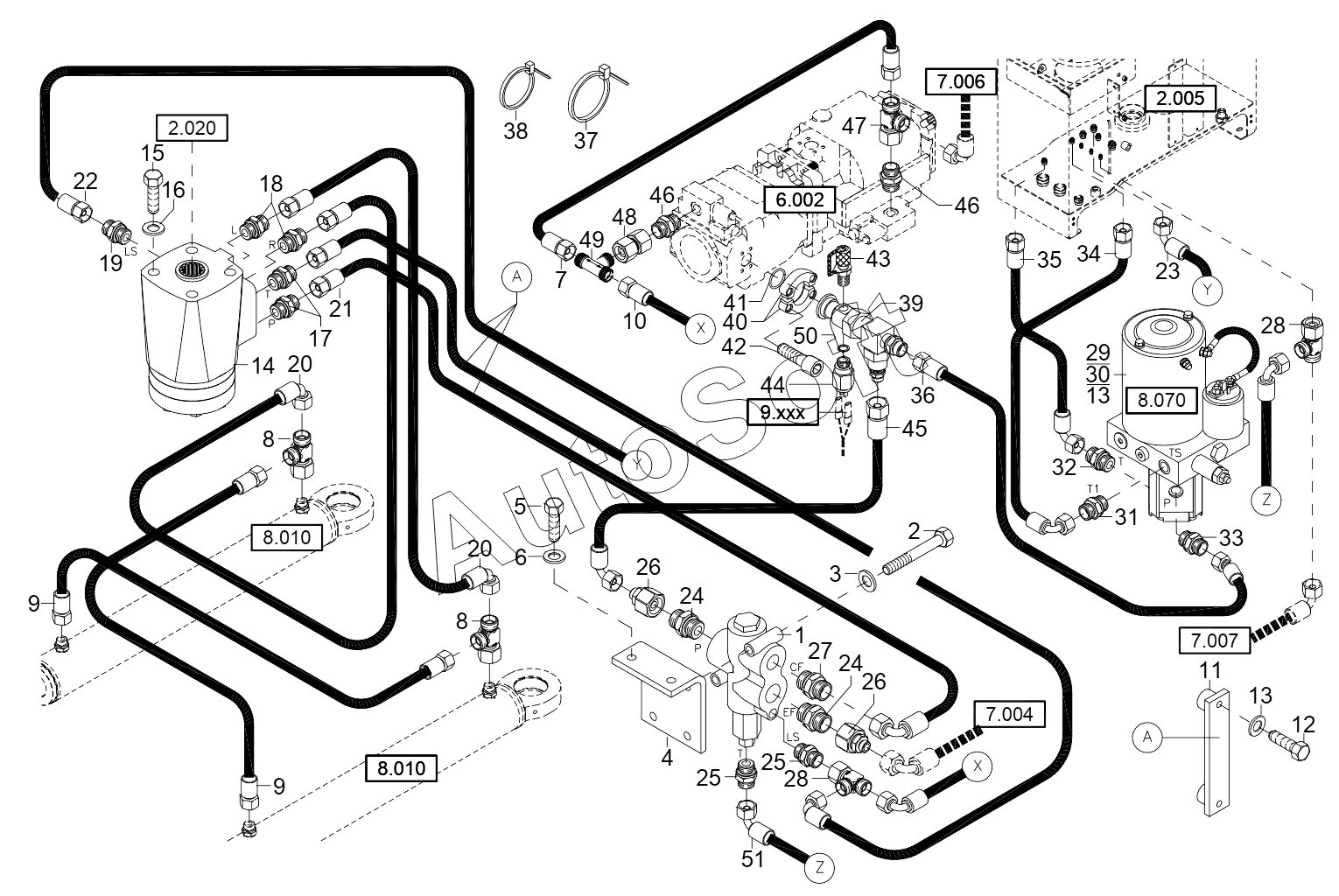

Каталог запасных частей к технике: RM-Terex TL450 (2009). HYDRAULIC INSTALLATION - STEERING - EATON-SYSTEM
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
25
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | PRIORITY VALVE | |
| 2 | 1***1 | Hexagon Bolt | |
| 3 | 1***2 | Washer | |
| 4 | 0***1 | BRACKET | |
| 5 | 1***9 | Hexagon Bolt | |
| 6 | 1***1 | Washer | |
| 7 | 4***6 | HOSE | |
| 8 | 1***4 | Fitting Elsd | |
| 9 | 4***5 | HOSE | |
| 10 | 4***1 | HOSE | |
| 11 | 6***1 | HOSE CLIP | |
| 12 | 1***5 | Hexagon Bolt | |
| 13 | 1***9 | Washer | |
| 14 | 5***8 | STEERING UNIT | |
| 15 | 1***4 | Hexagon Bolt | |
| 16 | 1***0 | Washer 10.5 | |
| 17 | 1***5 | Straight Fitting G | |
| 18 | 1***5 | Fitting | |
| 19 | 1***0 | FITTING | |
| 20 | 4***5 | HOSE | |
| 21 | 4***6 | HOSE | |
| 22 | 4***1 | Hose | |
| 23 | 4***6 | HOSE | |
| 24 | 1***2 | FITTING | |
| 25 | 1***1 | Fitting | |
| 26 | 1***4 | FITTING | |
| 27 | 1***9 | Fitting | |
| 28 | 1***1 | Fitting | |
| 29 | 5***9 | EMERGENCY STEERING UNIT | |
| 30 | 1***4 | Bolt | |
| 31 | 1***1 | Fitting | |
| 32 | 1***3 | Straight Fitting G | |
| 33 | 1***0 | Straight Fitting G | |
| 34 | 4***4 | HOSE | |
| 35 | 4***5 | HOSE | |
| 36 | 4***7 | HOSE | |
| 37 | 5***0 | Cable Binder | |
| 38 | 5***0 | Binder | |
| 39 | 5***2 | DISTRIBUTOR | |
| 40 | 5***3 | Flange Half | |
| 41 | 1***2 | O-Ring | |
| 42 | 1***3 | BOLT 3/8ZX1-1/2Z16UNC | |
| 43 | 5***0 | METER CONNECTION | |
| 44 | 5***9 | PRESSURE SWITCH | |
| 45 | 4***9 | HOSE | |
| 46 | 1***1 | Fitting | |
| 47 | 1***1 | Fitting | |
| 48 | 1***7 | Fitting | |
| 49 | 1***2 | SHUTTLE VALVE 250 BAR | |
| 50 | 1***4 | Seal Ring | |
| 51 | 4***0 | HOSE |
