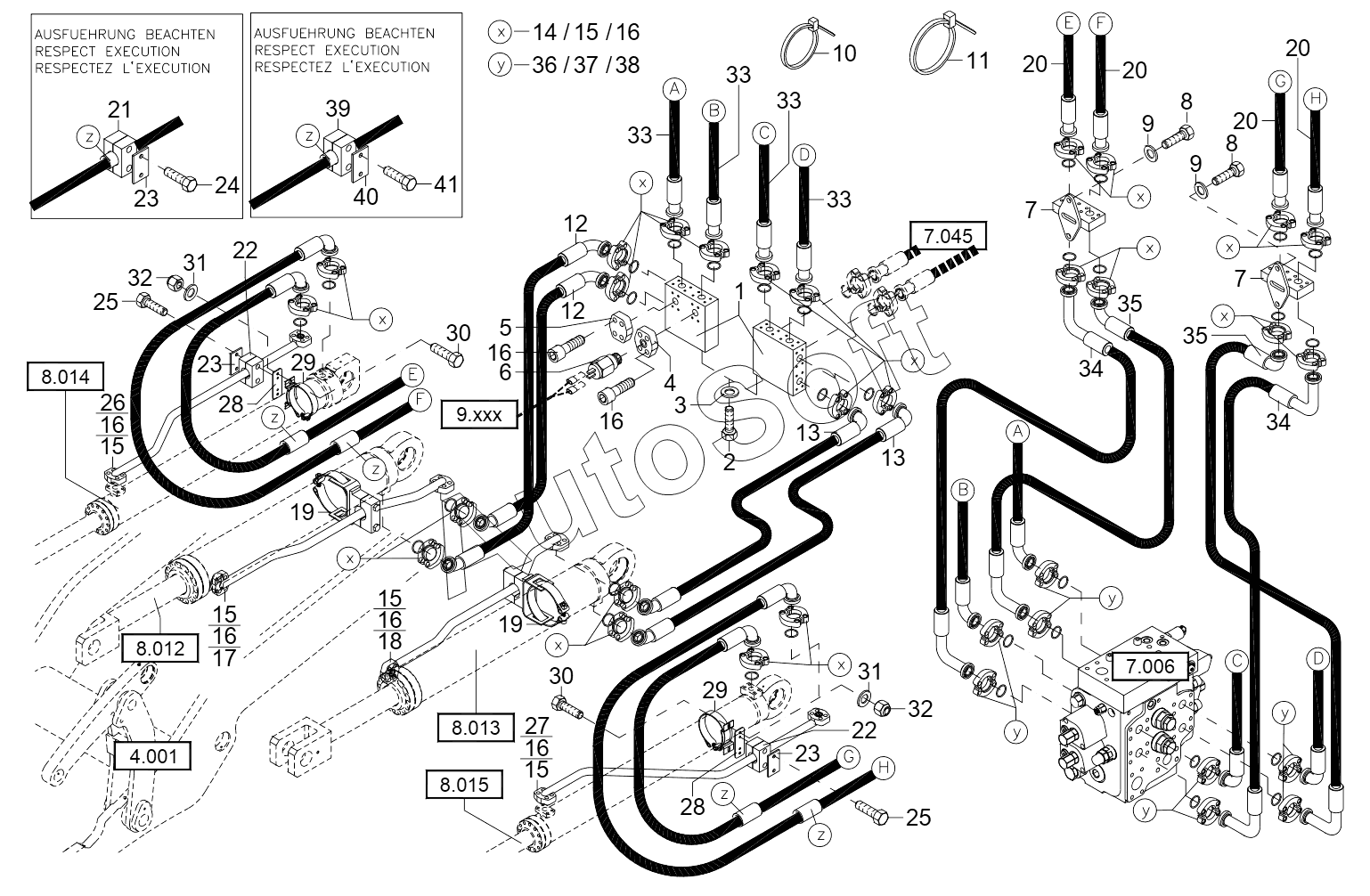

Каталог запасных частей к технике: RM-Terex TL450 (2009). HYDRAULIC INSTALLATION - LOADING EQUIPMENT
32
32
22
22
23
23
23
24
25
25
26
27
28
28
29
29
30
30
31
31
21
33
33
33
33
34
34
35
35
36
37
38
39
40
41
11
2
3
4
5
6
7
7
8
8
9
9
10
1
12
12
13
13
14
15
15
15
15
15
16
16
16
16
16
16
16
17
17
18
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***8 | DISTRIBUT BLOCK | |
| 2 | 1***0 | Hexagon Bolt | |
| 3 | 1***1 | Washer | |
| 4 | 5***3 | SAE FLANGE | |
| 5 | 5***1 | SAE FLANGE | |
| 6 | 5***9 | PRESSURE SWITCH 16BAR | |
| 7 | 0***9 | INTERM. FLANGE | |
| 8 | 1***0 | Bolt | |
| 9 | 1***8 | Washer | |
| 10 | 5***0 | Binder | |
| 11 | 5***0 | Cable Binder | |
| 12 | 4***8 | HOSE +ITEM. 14,15 WITHOUT 16 | |
| 13 | 4***8 | HOSE +ITEM. 14,15 WITHOUT 16 | |
| 14 | 5***3 | Flange Half | |
| 15 | 1***2 | O-Ring | |
| 16 | 1***0 | Pan Head Screw | |
| 17 | 0***2 | PIPE - LIFT CYLINDER | |
| 18 | 0***1 | PIPE - LIFT CYLINDER | |
| 19 | 5***2 | BRACKET | |
| 20 | 4***3 | HOSE +ITEM. 14,15 WITHOUT 16 | |
| 21 | 5***7 | HOSE CLIP | |
| 22 | 5***6 | HOSE CLIP | |
| 23 | 5***0 | Cover | |
| 24 | 1***5 | Bolt | |
| 25 | 1***5 | Hexagon Bolt | |
| 26 | 0***3 | PIPE - DUMPING CYLINDER | |
| 27 | 0***4 | PIPE - DUMPING CYLINDER | |
| 28 | 0***0 | THREADED PLATE | |
| 29 | 5***4 | BRACKET | |
| 30 | 1***8 | Hexagon Bolt | |
| 31 | 1***8 | Washer | |
| 32 | 1***1 | Nut | |
| 33 | 4***2 | HOSE | |
| 34 | 4***6 | HOSE | |
| 35 | 4***6 | HOSE | |
| 36 | 5***2 | FLANGE, HALF | |
| 37 | 1***8 | O-RING 25,00X3,53 | |
| 38 | 1***0 | Pan Head Screw | |
| 39 | 5***0 | HOSE CLIP | |
| 40 | 5***0 | Cover Plate | |
| 41 | 1***1 | Bolt |
