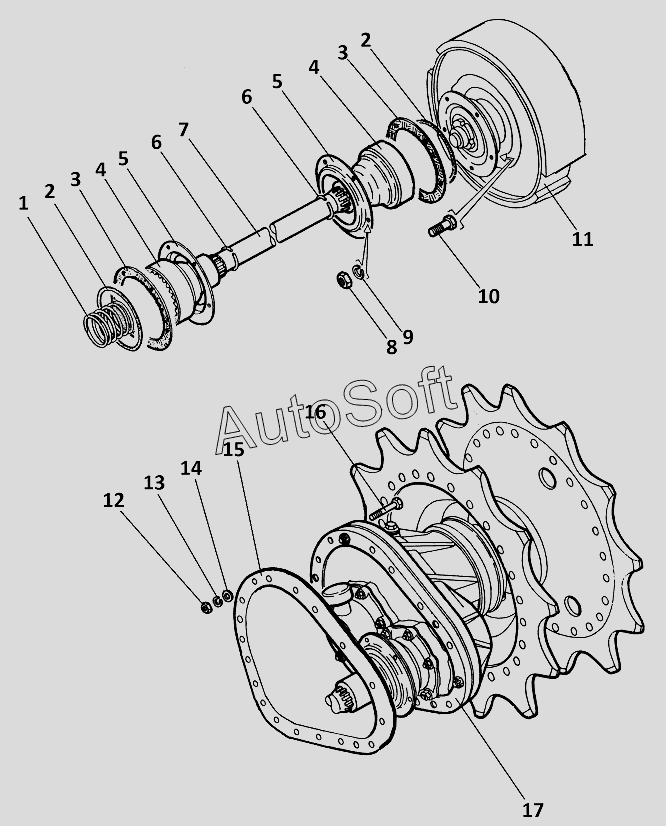

Каталог запасных частей к технике: ЗЗГТ ГАЗ-34039 (Ирбис) (2015). Муфты и полуоси, крепление бортовой передачи
10
17
17
17
16
15
14
13
12
11
1
9
8
7
6
6
5
5
4
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***6 | Пружина соединительной муфты главной передачи | |
| 2 | 7***1 | Уплотнитель | |
| 3 | 7***6 | Прокладка | |
| 4 | 4***2 | Муфта | |
| 5 | 7***5 | Чашка соединительной муфты полуоси | |
| 6 | 7***8 | Кольцо упорное соединительной муфты полуоси | |
| 7 | 7***0 | Полуось | |
| 8 | 2***9 | Гайка | |
| 9 | 2***2 | Шайба | |
| 10 | 2***9 | Болт | |
| 11 | 3***0 | Тормозной барабан главной передачи в сборе с зубчаткой | |
| 12 | 2***9 | Гайка | |
| 13 | 2***2 | Шайба | |
| 14 | 2***9 | Шайба | |
| 15 | 4***0 | Прокладка | |
| 16 | 4***0 | Болт | |
| 17 | 3***0 | Бортовая передача в сборе левая | |
| 17 | 3***0 | Бортовая передача в сборе правая с редуктором датчика скорости |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
