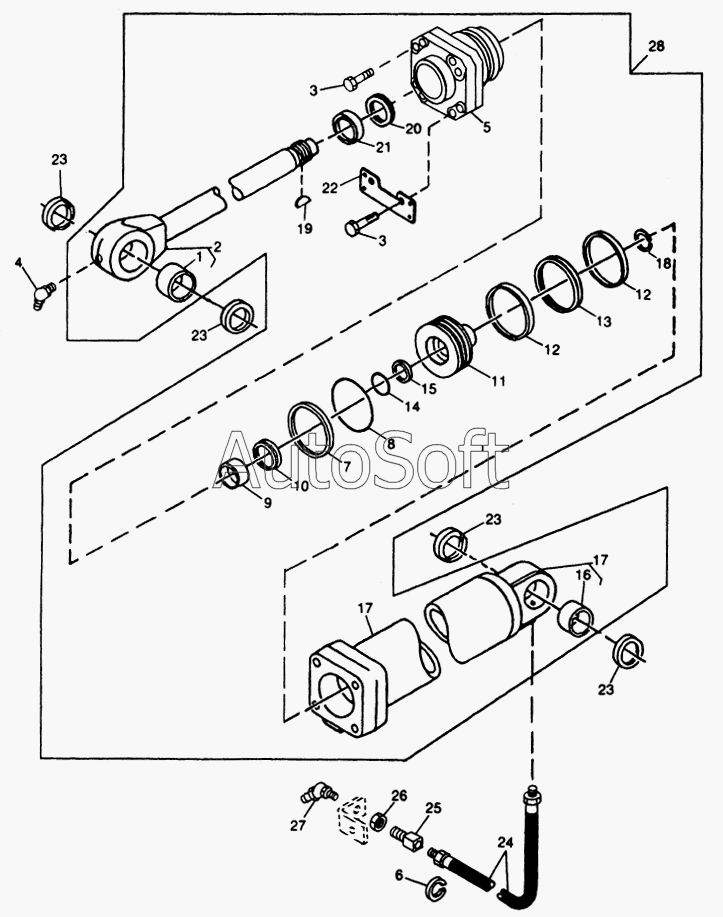

Каталог запасных частей к технике: Hitachi LX-150-2 (2008). HYDRAULIC SYSTEM - BUCKET CYLINDER
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
23
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***6 | BUSHING | |
| 2 | R***6 | ROD | |
| 3 | 1***9 | SCREW | |
| 4 | J***3 | LUBRICATION FITTING | |
| 5 | Н***0 | HYDR. CYLINDER ROD GUIDE | |
| 6 | R***2 | TIE BAND | |
| 7 | R***4 | BACK-UP RING | |
| 8 | R***2 | RING | |
| 9 | R***0 | BACK-UP RING | |
| 10 | R***0 | SEAL | |
| 11 | R***9 | PISTON | |
| 12 | R***9 | WEAR RING | |
| 13 | R***7 | SEAL | |
| 14 | R***2 | O-RING | |
| 15 | R***1 | BACK-UP RING | |
| 16 | R***6 | BUSHING | |
| 17 | А***4 | HYDRAULIC CYLINDER BARREL | |
| 18 | R***3 | SNAP RING | |
| 19 | R***2 | KEY | |
| 20 | R***9 | SEAL | |
| 21 | R***8 | SEAL | |
| 22 | Н***7 | BRACKET | |
| 23 | Т***8 | SEAL | |
| 24 | А***7 | HYDRAULIC HOSE | |
| 25 | R***1 | FITTING | |
| 26 | Е***9 | NUT | |
| 27 | J***8 | LUBRICATION FITTING | |
| 28 | А***6 | HYDRAULIC CYLINDER |
