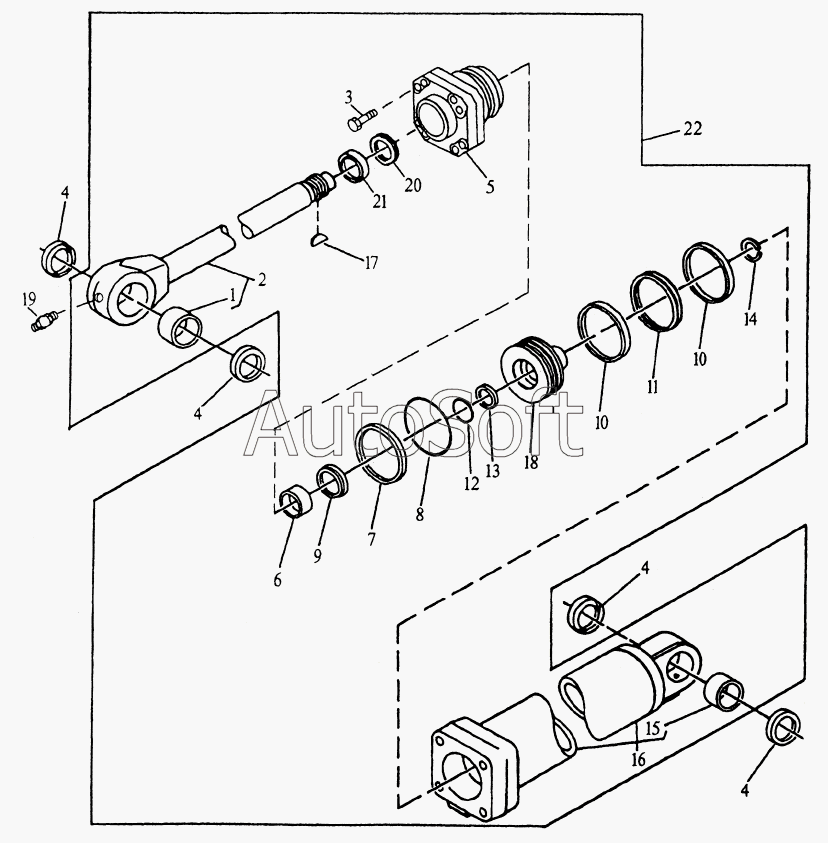

Каталог запасных частей к технике: Hitachi LX-150-2 (2008). HYDRAULIC SYSTEM - BOOM CYLINDER
1
2
3
4
4
4
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***5 | BUSHING | |
| 2 | А***4 | ROD | |
| 3 | 1***9 | SCREW | |
| 4 | Т***7 | SEAL | |
| 5 | Н***9 | HYDR. CYLINDER ROD GUIDE | |
| 6 | R***0 | BACK-UP RING | |
| 7 | R***9 | BACK-UP RING | |
| 8 | Н***0 | O-RING | |
| 9 | R***0 | SEAL | |
| 10 | R***8 | WEAR RING | |
| 11 | R***6 | SEAL | |
| 12 | R***2 | O-RING | |
| 13 | R***1 | BACK-UP RING | |
| 14 | R***3 | SNAP RING | |
| 15 | R***5 | BUSHING | |
| 16 | А***3 | HYDRAULIC CYLINDER BARREL | |
| 17 | R***2 | KEY | |
| 18 | R***8 | PISTON | |
| 19 | J***9 | LUBRICATION FITTING | |
| 20 | R***9 | SEAL | |
| 21 | R***8 | SEAL | |
| 22 | А***5 | HYDRAULIC CYLINDER |
