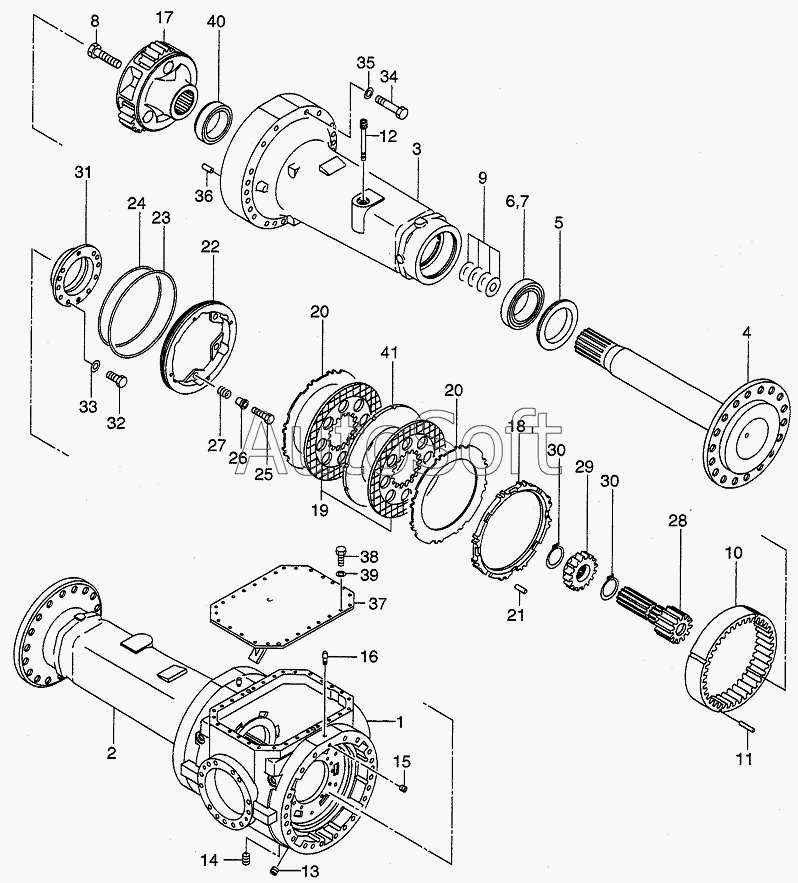

Каталог запасных частей к технике: Hitachi LX190-7/LX230-7 (2008). DRIVE AXLE (REAR) (1/2) (LX190-7)
16713-00011
1
2
3
4
5
6
7
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16713-00011 | 1***1 | AXLE ASSY | |
| 1 | 1***2 | BODY, DIFF | |
| 2 | 1***1 | TUBE | |
| 3 | 1***1 | TUBE | |
| 4 | 1***1 | SHAFT | |
| 5 | 1***1 | SEAL, OIL | |
| 6 | 0***3 | BEARING | |
| 7 | 0***0 | BEARING | |
| 8 | 1***2 | BOLT | |
| 9 | 1***1 | SHIM | |
| 9 | 1***1 | SHIM | |
| 9 | 1***1 | SHIM | |
| 9 | 1***1 | SHIM | |
| 10 | 1***1 | GEAR, RING | |
| 11 | 1***1 | PIN | |
| 12 | 1***1 | GAUGE, LEVEL | |
| 13 | 1***1 | PLUG | |
| 14 | 1***1 | PLUG | |
| 15 | 1***1 | PLUG | |
| 16 | 2***1 | BLEEDER | |
| 17 | 1***2 | PLANET CARRIER | |
| 18 | 1***1 | PLATE, END | |
| 19 | 1***1 | DISCBRAKE | |
| 20 | 1***1 | RING, BRAKE | |
| 21 | 1***1 | PIN | |
| 22 | 1***1 | PISTON | |
| 23 | 1***3 | DRING | |
| 24 | 1***1 | DRING | |
| 25 | 1***1 | BOLT | |
| 26 | 1***1 | ADAPTER | |
| 27 | 1***1 | SPRING | |
| 28 | 1***1 | GEAR&SHAFT | |
| 29 | 1***1 | HUB, DISC | |
| 30 | 0***0 | RING, SNAP | |
| 31 | 1***1 | RETAINER, BEARING | |
| 32 | 0***5 | BOLT | |
| 33 | 2***1 | WASHER | |
| 34 | 0***0 | BOLT | |
| 35 | 1***1 | WASHER | |
| 36 | 0***0 | PIN | |
| 37 | 1***1 | COVER | |
| 38 | 0***0 | BOLT | |
| 39 | 2***1 | WASHER | |
| 40 | 1***1 | BEARING | |
| 41 | 1***1 | RING, BRAKE |
