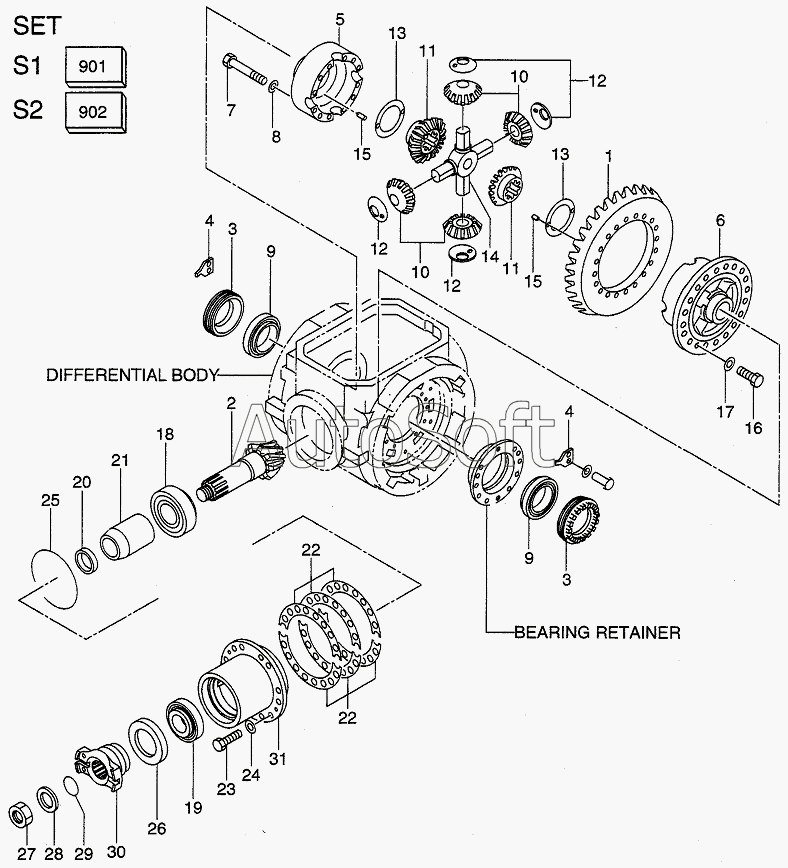

Каталог запасных частей к технике: Hitachi LX190-7/LX230-7 (2008). DRIVE AXLE (REAR) (2/2) (LX190-7)
16713-00011
901
902
1
2
3
3
4
4
5
6
7
8
9
9
10
10
11
11
12
12
12
13
13
14
15
15
16
17
18
19
20
21
22
22
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16713-00011 | 1***1 | AXLE ASSY | |
| 1 | 1***1 | GEAR, RING | |
| 2 | 1***1 | GEAR, PINION | |
| 3 | 1***1 | NUT, ADJUST | |
| 4 | 1***1 | PLATE, LOCK | |
| 5 | C***E | CASE | |
| 6 | C***E | CASE | |
| 7 | 0***0 | BOLT | |
| 8 | 1***1 | WASHER | |
| 9 | 1***1 | BEARING | |
| 10 | 1***1 | GEAR, PINION | |
| 11 | 1***1 | GEAR, SIDE | |
| 12 | 1***1 | WASHER, THRUST | |
| 13 | 1***1 | WASHER, THRUST | |
| 14 | 1***1 | SPIDER | |
| 15 | 1***1 | PIN | |
| 16 | 0***0 | BOLT | |
| 17 | 1***1 | WASHER | |
| 18 | 1***1 | BEARING | |
| 19 | 1***1 | BEARING | |
| 20 | 1***1 | SPACER | |
| 21 | 1***2 | SPACER | |
| 22 | 1***1 | SHIM | |
| 22 | 1***1 | SHIM | |
| 22 | 1***1 | SHIM | |
| 23 | 0***0 | BOLT | |
| 24 | 1***1 | WASHER | |
| 25 | 0***0 | О-RING | |
| 26 | 1***4 | SEAL, OIL | |
| 27 | 1***1 | NUT | |
| 28 | 1***1 | WASHER | |
| 29 | 0***0 | O-RING | |
| 30 | 1***1 | FLANGE | |
| 31 | 1***3 | CAGE, BEARING | |
| 901 | 1***1 | GEAR SET | |
| 902 | 1***1 | DIFF, CASE SET |
