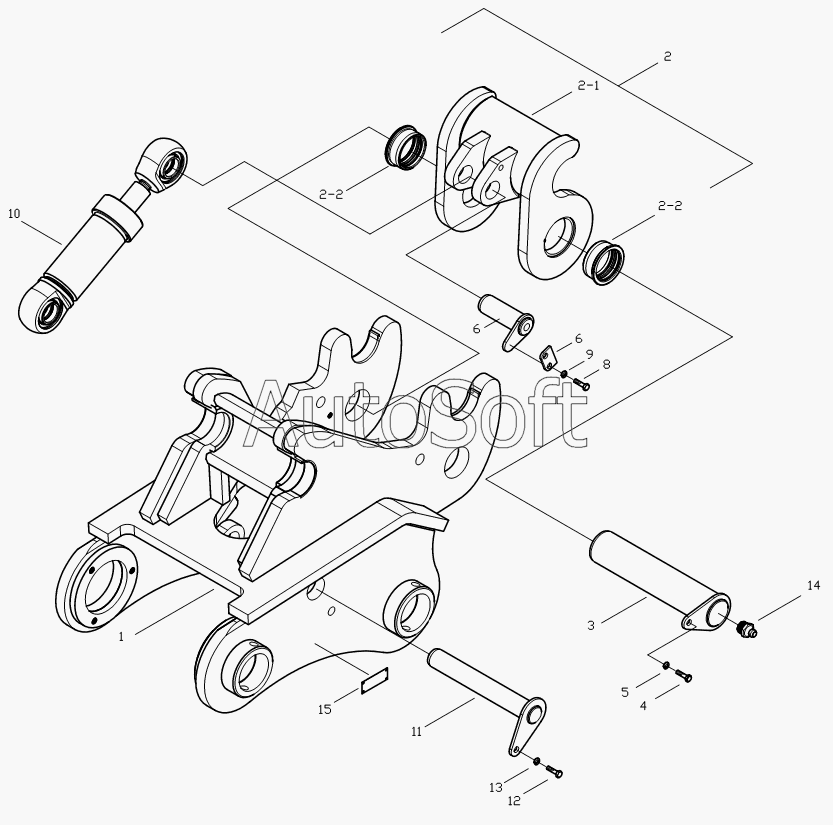

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). QUICK COUPLING MOUNTING
7
15
14
13
12
11
10
9
8
H340110102
6
6
5
4
3
222
222
221
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H340110102 | H***2 | Quick Coup. Mount. | |
| 1 | H***2 | Quick Coupling W.A. | |
| 2 | H***1 | Tooth Mount. | |
| 3 | H***1 | Pin | |
| 4 | N***6 | Bolt, Hex. | |
| 5 | N***2 | Washer, Spr. | |
| 6 | H***0 | Pin | |
| 7 | H***0 | Plate | |
| 8 | N***6 | Bolt, Hex. | |
| 9 | N***2 | Washer, Spr. | |
| 10 | 1***5 | Cylinder Mount. | |
| 11 | H***0 | Pin | |
| 12 | N***6 | Bolt, Hex. | |
| 13 | N***2 | Washer, Spr. | |
| 14 | N***0 | Lubricants | |
| 15 | H***0 | Decal, Attachment | |
| 221 | H***1 | Tooth W.A. | |
| 222 | 8***0 | Bushing |
