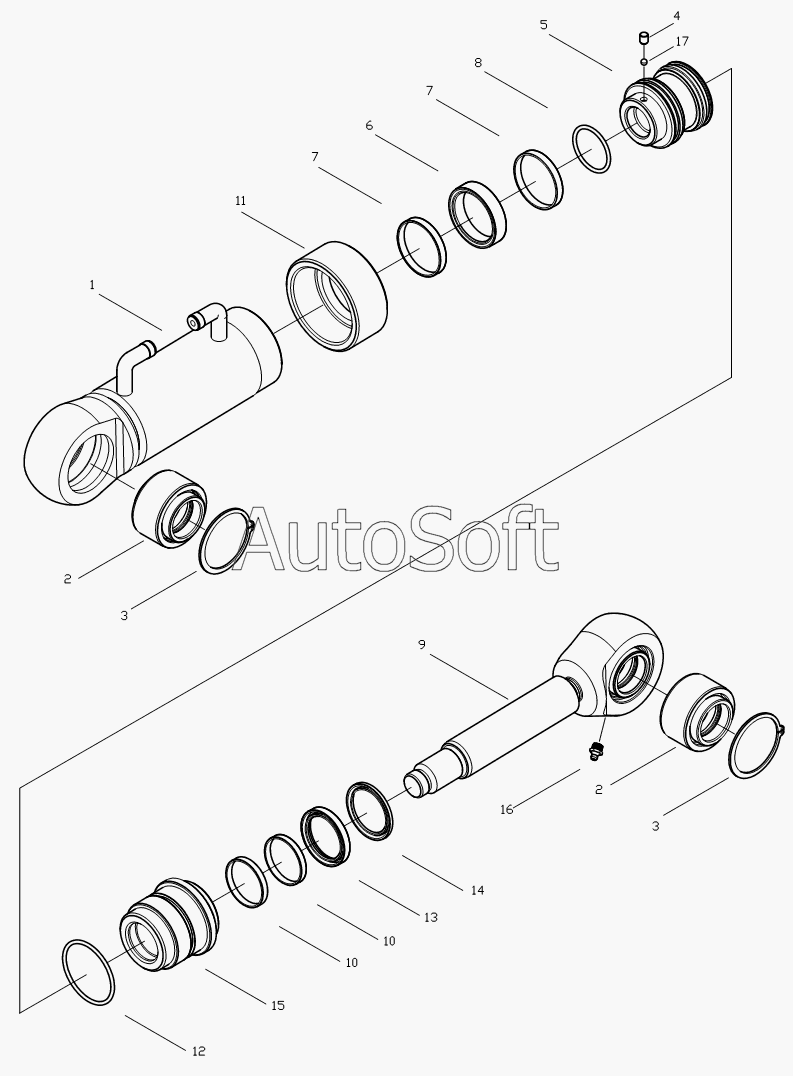

Каталог запасных частей к технике: Hidromek HMK 220LC-2 (2006). QUICK COUPLING CYLINDER
10
10
17
16
15
14
13
12
11
170/07045
9
8
7
7
6
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 170/07045 | 1***5 | Cylinder Mount. | |
| S48/80710 | S***0 | Seal KIT, Piston | |
| S48/90700 | S***0 | Seal KIT, Gland | |
| 1 | 2***3 | Tube W.A. | |
| 2 | 2***0 | Spherical Being | |
| 3 | N***0 | Retaining Ring | |
| 4 | N***6 | Pin | |
| 5 | 2***0 | Piston | |
| 6 | N***0 | Piston Seal | |
| 7 | N***6 | Ring, We | |
| 8 | N***5 | O-Ring, Piston | |
| 9 | 2***3 | Rod | |
| 10 | N***7 | Ring, We | |
| 11 | 2***0 | Cover | |
| 12 | N***0 | O-Ring, Gland | |
| 13 | N***0 | Seal, Gland | |
| 14 | N***4 | Dust Seal, Gland | |
| 15 | 2***0 | Gland | |
| 16 | N***0 | Lubricants | |
| 17 | N***0 | Ball |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
