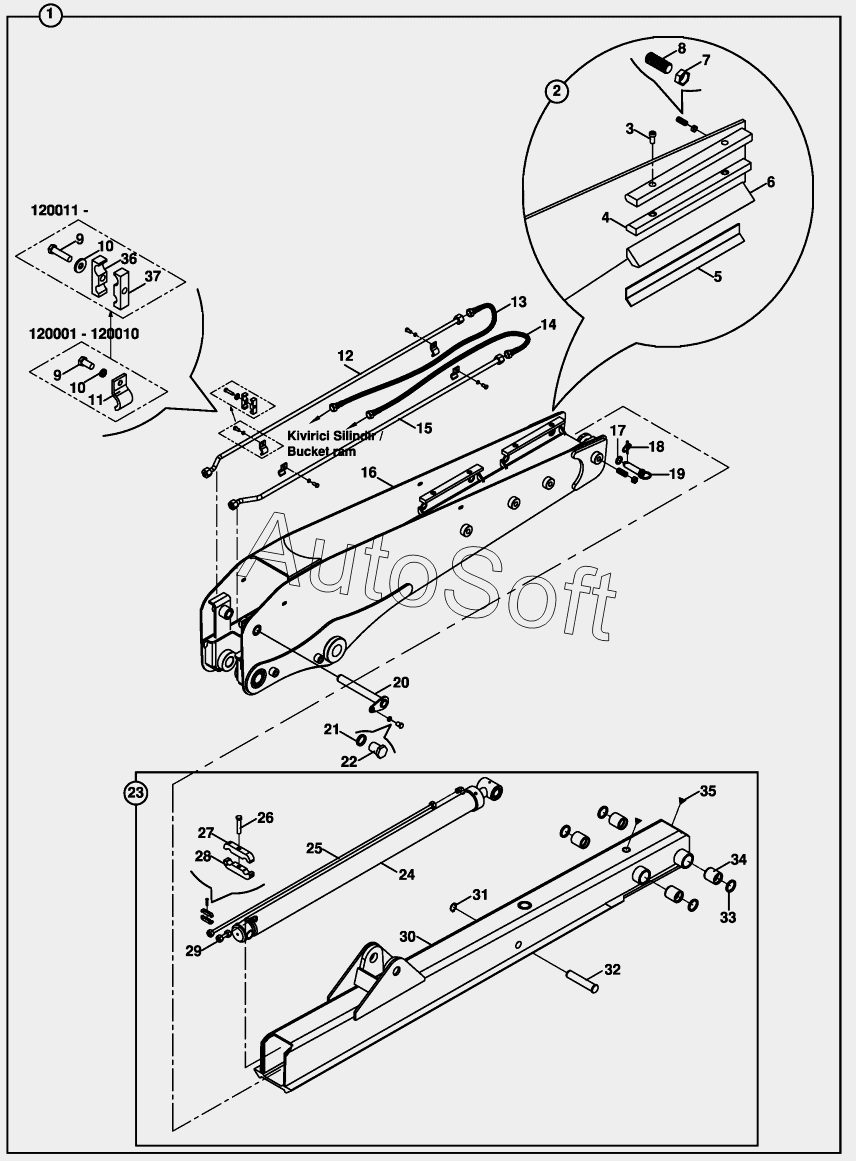

Каталог запасных частей к технике: Hidromek HMK 102S (2005). DIPPER, TELESCOPIC
28
18
19
20
21
22
23
24
25
26
27
17
29
30
31
32
33
34
35
36
37
10
2
3
4
5
6
7
8
8
8
9
9
9
9
1
10
10
10
11
12
12
12
13
14
15
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | DIPPER, TELESCOPIC, ASSY | |
| 2 | 0***1 | PAD, WEAR, ASSY | |
| 3 | N***3 | BOLT, M12x20 | |
| 4 | F***0 | PAD, WEAR, TOP | |
| 5 | 0***3 | PLATE, PAD, WEAR | |
| 6 | F***2 | PAD, WEAR, BOTTOM | |
| 7 | N***2 | NUT, M20x2.5 | |
| 8 | N***0 | SETSCREW | |
| 8 | N***0 | SETSCREW | |
| 9 | N***8 | BOLT M10x20 | |
| 9 | N***0 | BOLT M10x40 | |
| 10 | N***8 | Washer, Pln. | |
| 10 | N***1 | Washer, Pln. | |
| 11 | 0***7 | CLAMP | |
| 12 | 4***7 | PIPE | |
| 12 | 4***1 | PIPE | |
| 13 | 6***5 | HOSE | |
| 14 | 6***5 | HOSE | |
| 15 | 4***6 | PIPE | |
| 15 | 4***0 | PIPE | |
| 16 | 0***5 | BOOM, EXTERIOR | |
| 17 | 8***2 | WASHER | |
| 18 | N***2 | PIN, LINCH | |
| 19 | 8***0 | PIN | |
| 20 | 8***0 | PIN | |
| 21 | N***3 | WASHER M16 | |
| 22 | N***4 | BOLT M16x30 | |
| 23 | 0***3 | BOOM, INTERIOR | |
| 24 | R***M | RAM | |
| 25 | 4***1 | PIPE | |
| 26 | N***4 | Bolt, Cylinder Head | |
| 27 | 8***0 | HOSE HOLDER, UPPER | |
| 28 | 8***1 | HOSE HOLDER, LOWER | |
| 29 | 4***1 | PIPE | |
| 30 | 0***2 | BOOM, INTERIOR | |
| 31 | N***0 | RETAINING RING | |
| 32 | 8***6 | PIN | |
| 33 | N***5 | SEAL | |
| 34 | 8***2 | BUSHING | |
| 35 | N***0 | Lubricants | |
| 36 | 8***0 | HOSE HOLDER, UPPER | |
| 37 | 8***1 | HOSE HOLDER, LOWER |
