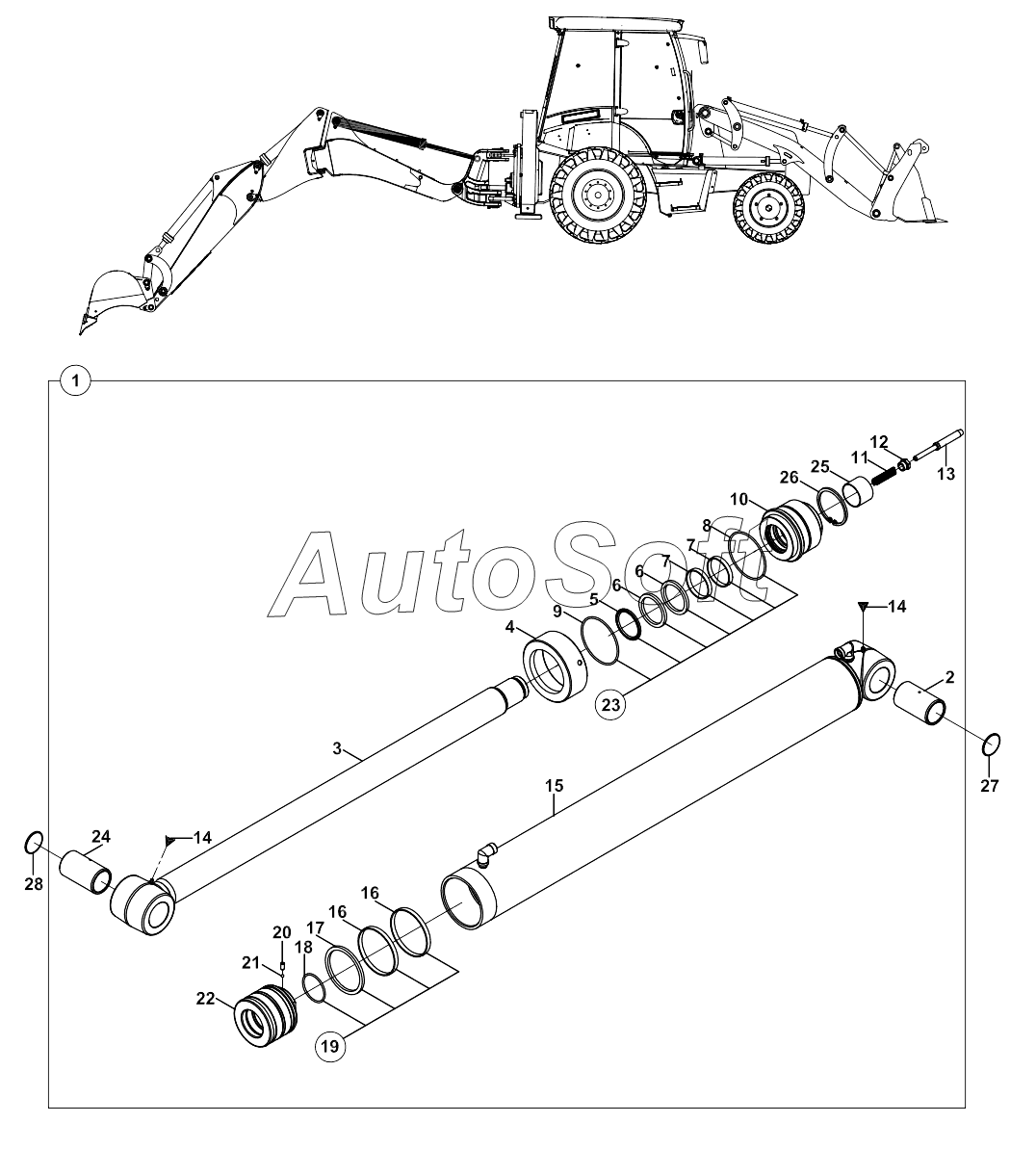

Каталог запасных частей к технике: Hidromek 102B Maestro-ZF (2012). RAM, MAIN BOOM, BACKHOE A19001-
15
28
27
26
25
24
23
22
21
20
19
18
17
16
16
1
14
14
13
12
11
10
9
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Ram, main boom | |
| 2 | 8***4 | Bushing | |
| 3 | 2***8 | Rod | |
| 4 | 2***5 | Cover | |
| 5 | N***7 | Scraper | |
| 6 | N***3 | U-cap | |
| 7 | N***2 | U-cap | |
| 8 | N***6 | O-ring, end cap | |
| 9 | N***0 | O-ring, cover | |
| 10 | 2***5 | Cap, end | |
| 11 | 8***0 | Spring | |
| 12 | 8***0 | Bolt, plunger | |
| 13 | 8***0 | Plunger, restrictor | |
| 14 | N***0 | Grease nipple | |
| 15 | 2***6 | Cylinder | |
| 16 | N***7 | Guide ring, end cap | |
| 17 | N***6 | Seal, piston | |
| 18 | N***3 | O-ring, piston | |
| 19 | S***6 | Seal kit, piston | |
| 20 | N***0 | Setscrew | |
| 21 | N***0 | Steel ball | |
| 22 | 2***2 | Piston | |
| 23 | S***8 | Seal kit, end cap | |
| 24 | 8***8 | Bushing | |
| 25 | N***0 | Bushing | |
| 26 | N***2 | Retaining ring | |
| 27 | N***5 | Scraper | |
| 28 | N***5 | Scraper |
