Каталог запасных частей к технике: Hidromek 102S MAESTRO (2012). RAM, LOG FORK A80001 -
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24

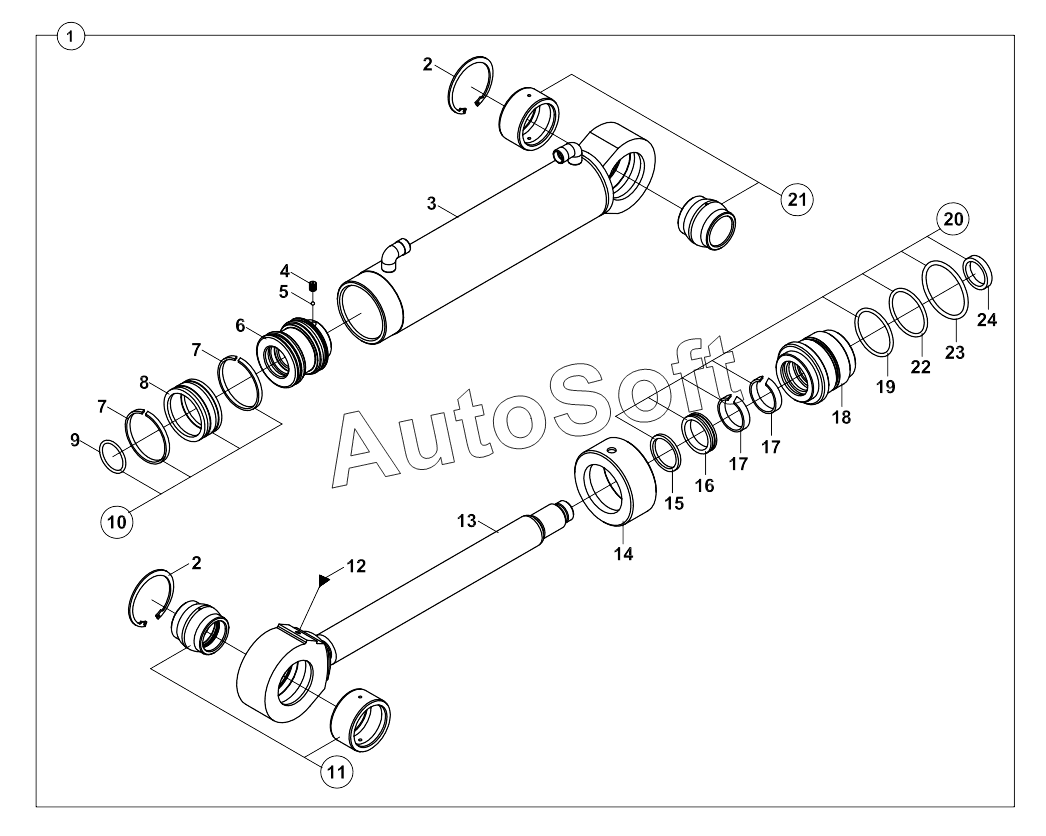

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Ram, log fork | |
| 2 | N***0 | Retaining Ring | |
| 3 | 2***1 | Cylinder | |
| 4 | N***6 | Pin | |
| 5 | N***0 | STEEL BALL | |
| 6 | 2***0 | Piston | |
| 7 | N***6 | Ring, We | |
| 8 | N***0 | Piston Seal | |
| 9 | N***5 | O-Ring, Piston | |
| 10 | S***0 | Seal KIT, Piston | |
| 11 | 2***0 | RADIAL SPHERICAL PLAIN BEARING | |
| 12 | N***0 | Lubricants | |
| 13 | 2***0 | Rod | |
| 14 | 2***0 | Cover | |
| 15 | N***3 | U-cap | |
| 16 | N***5 | Scraper | |
| 17 | N***7 | Ring, We | |
| 18 | 2***0 | Cap, end | |
| 19 | N***0 | O-Ring, Gland | |
| 20 | S***0 | Seal kit, end cap | |
| 21 | 2***0 | Spherical Being | |
| 22 | N***0 | O-ring, end cap | |
| 23 | N***0 | O-ring, end cap | |
| 24 | N***6 | U-cap |
