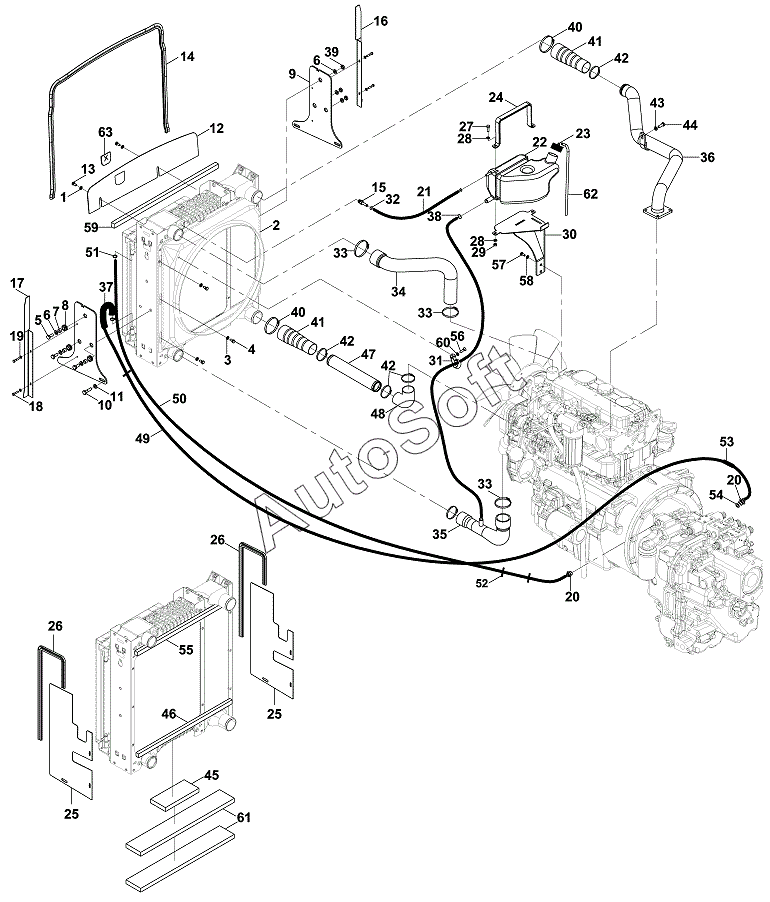

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). ENGINE COOLING MOUNTING
41
41
49
48
47
46
45
44
43
42
42
42
50
40
40
39
38
37
36
35
34
33
33
33
51
52
53
54
55
56
57
58
59
60
61
62
63
17
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
20
21
22
23
24
25
25
26
26
27
28
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***6 | WASHER | |
| 2 | 0***6 | SHROUD | |
| 3 | N***1 | Washer | |
| 4 | N***8 | Bolt | |
| 5 | N***2 | Bolt | |
| 6 | N***5 | Washer | |
| 7 | 0***8 | RING | |
| 8 | 8***6 | GROMMET | |
| 9 | 0***5 | SUPPORT, RADIATOR | |
| 10 | N***8 | BOLT | |
| 11 | N***1 | Washer | |
| 12 | 0***9 | AIR CURTAIN | |
| 13 | N***4 | BOLT | |
| 14 | H***5 | WEATHER STRIP | |
| 15 | 8***4 | ADAPTER | |
| 16 | 0***4 | COVER | |
| 17 | 0***5 | COVER | |
| 18 | N***2 | BOLT | |
| 19 | N***3 | WASHER | |
| 20 | 8***2 | ADAPTER | |
| 21 | 6***5 | HOSE | |
| 22 | F***9 | RESERVOIR TANK | |
| 23 | F***0 | CAP, RESERVOIR TANK | |
| 24 | 0***4 | KELEPЗE | |
| 25 | 8***8 | RUBBER, RUBBER | |
| 26 | 8***7 | RUBBER | |
| 27 | N***4 | Bolt | |
| 28 | N***4 | Washer | |
| 29 | N***2 | Nut | |
| 30 | 0***6 | BRACKET | |
| 31 | N***6 | CLAMP | |
| 32 | N***6 | CLAMP | |
| 33 | N***0 | CLAMP | |
| 34 | 8***8 | HOSE | |
| 35 | 8***2 | HOSE | |
| 36 | 0***7 | PIPE | |
| 37 | H***0 | Protective hose | |
| 38 | N***5 | CLAMP | |
| 39 | N***6 | Nut | |
| 40 | N***9 | CLAMP | |
| 41 | F***3 | HOSE, INTERCOOLER | |
| 42 | N***7 | CLAMP | |
| 43 | N***1 | Washer | |
| 44 | N***8 | BOLT | |
| 45 | 8***5 | SPONGE | |
| 46 | H***0 | SEALING BAND | |
| 47 | 8***8 | PIPE | |
| 48 | F***1 | HOSE | |
| 49 | 7***0 | HOSE ASS'Y | |
| 50 | 7***0 | HOSE ASS'Y | |
| 51 | N***5 | CLAMP | |
| 52 | 5***0 | Clip | |
| 53 | H***0 | Protective hose | |
| 54 | N***9 | O-RING | |
| 55 | H***0 | SEALING BAND | |
| 56 | N***8 | Bolt | |
| 57 | N***8 | BOLT | |
| 58 | N***1 | Washer | |
| 59 | H***0 | SEALING BAND | |
| 60 | N***4 | Washer | |
| 61 | 8***4 | SPONGE | |
| 62 | 6***5 | HOSE | |
| 63 | 8***0 | GROMMET | |
| 64 | 0***3 | PLATE, FAN GUARD | |
| 65 | H***5 | WEATHER STRIP |
