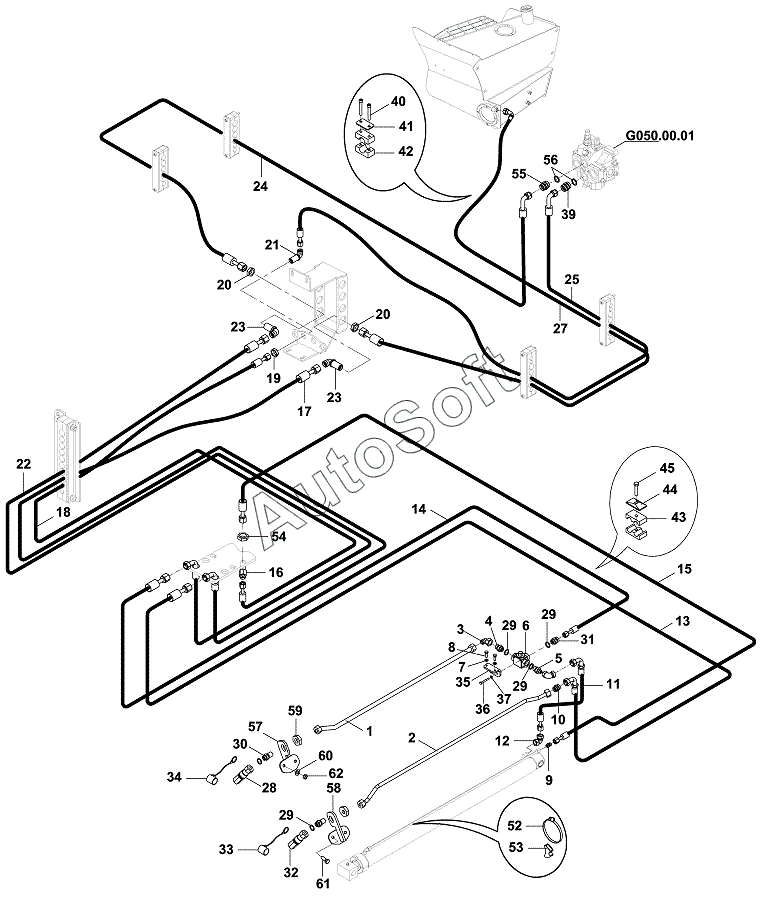

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). SINGLE ACTING HYDRAULIC PIPING (BREAKER & TELESCOPIC)(TYPE A)
44
30
31
32
33
34
35
36
37
39
40
41
42
43
29
29
29
29
45
52
53
54
55
56
57
58
59
60
61
62
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
20
21
22
23
23
24
25
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Pipe | |
| 2 | 4***6 | Pipe | |
| 3 | N***4 | Adapter | |
| 4 | 8***1 | Adapter | |
| 5 | 8***0 | Adapter | |
| 6 | N***1 | Valve | |
| 7 | N***1 | Washer | |
| 8 | N***2 | Bolt | |
| 9 | N***4 | Adapter | |
| 10 | N***3 | Adapter | |
| 11 | 6***0 | Hose | |
| 12 | N***5 | Adapter, elbow | |
| 13 | 6***1 | Adapter | |
| 14 | 6***1 | Adapter | |
| 15 | 6***6 | Adapter | |
| 16 | 8***6 | Adapter | |
| 17 | 6***0 | HOSE ASS'Y | |
| 18 | 6***5 | HOSE ASS'Y | |
| 19 | 8***2 | Nut | |
| 20 | 8***0 | Nut | |
| 21 | N***9 | Elbow | |
| 22 | 6***0 | HOSE ASS'Y | |
| 23 | N***6 | Adapter | |
| 24 | 6***0 | Adapter | |
| 25 | 6***5 | Hose | |
| 27 | 6***0 | HOSE ASS'Y | |
| 28 | N***1 | Quick coupling- female | |
| 29 | N***5 | Washer | |
| 30 | 8***7 | ADAPTER | |
| 31 | 8***0 | ADAPTER | |
| 32 | N***2 | Quick coupling- male | |
| 33 | F***0 | Cover | |
| 34 | F***1 | Cover | |
| 35 | 0***7 | Bracket | |
| 36 | N***6 | Bolt | |
| 37 | N***1 | Washer | |
| 39 | 8***9 | ADAPTER | |
| 40 | N***8 | Bolt | |
| 41 | N***2 | COVER, CLAMP | |
| 42 | N***3 | Clamp, assy | |
| 43 | N***3 | Clamp body | |
| 44 | N***2 | Clamp upper body | |
| 45 | N***8 | Civata | |
| 52 | N***0 | Clamp | |
| 53 | 8***2 | Hose supporter | |
| 54 | 8***8 | Nut | |
| 55 | 8***0 | ADAPTER | |
| 56 | N***5 | Washer | |
| 57 | 0***2 | BRACKET | |
| 58 | 0***1 | BRACKET | |
| 59 | 8***0 | Nut | |
| 60 | N***1 | Washer | |
| 61 | N***8 | BOLT | |
| 62 | N***6 | Nut |
