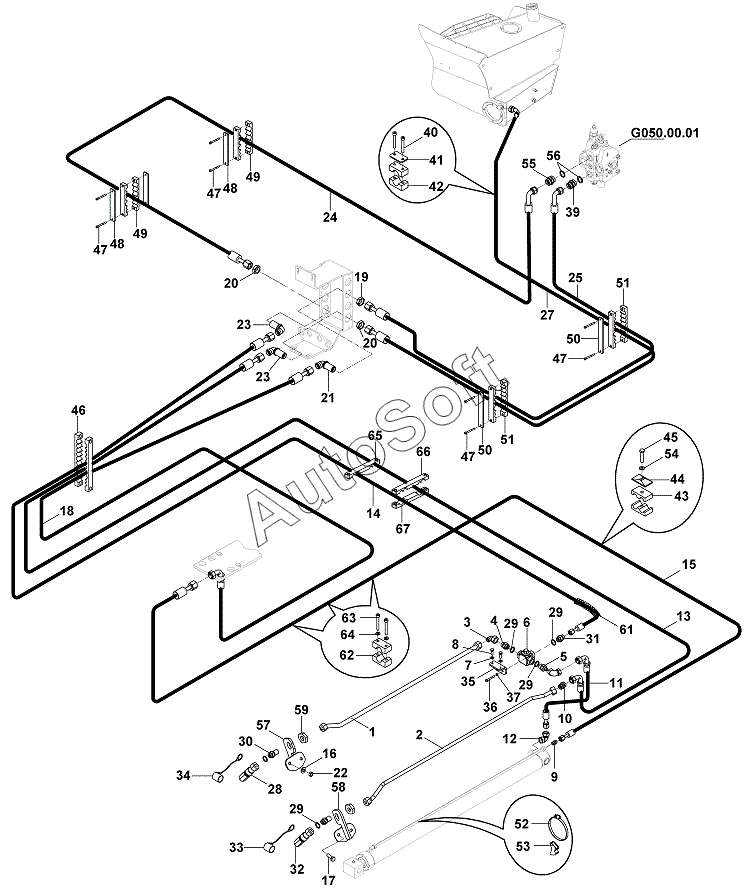

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). SINGLE ACTING HYDRAULIC PIPING (BREAKER & TELESCOPIC)(TYPE A)
44
52
51
51
50
50
49
49
48
48
47
47
47
47
46
45
53
43
42
41
40
39
37
36
62
67
66
65
64
64
63
63
62
35
61
59
58
57
56
55
54
9
17
16
15
14
13
12
11
10
18
8
7
6
5
4
3
2
1
19
20
20
21
22
23
23
24
25
27
28
29
29
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Pipe | |
| 2 | 4***6 | Pipe | |
| 3 | N***4 | Adapter | |
| 4 | 8***1 | Adapter | |
| 5 | 8***0 | Adapter | |
| 6 | N***1 | Valve | |
| 7 | N***1 | Washer | |
| 8 | N***2 | Bolt | |
| 9 | N***4 | Adapter | |
| 10 | N***3 | Adapter | |
| 11 | 6***0 | Hose | |
| 12 | N***5 | Adapter, elbow | |
| 13 | 6***5 | HOSE ASS'Y | |
| 14 | 6***5 | HOSE ASS'Y | |
| 15 | 6***6 | HOSE ASS'Y | |
| 16 | N***1 | Washer | |
| 17 | N***8 | BOLT | |
| 18 | 6***0 | HOSE ASS'Y | |
| 19 | 8***2 | Nut | |
| 20 | 8***0 | Nut | |
| 21 | N***9 | Elbow | |
| 22 | N***6 | Nut | |
| 23 | N***6 | Adapter | |
| 24 | 6***0 | Adapter | |
| 25 | 6***5 | Hose | |
| 27 | 6***0 | HOSE ASS'Y | |
| 28 | N***1 | Quick coupling- female | |
| 29 | N***5 | Washer | |
| 30 | 8***7 | ADAPTER | |
| 31 | 8***0 | ADAPTER | |
| 32 | N***2 | Quick coupling- male | |
| 33 | F***0 | Cover | |
| 34 | F***1 | Cover | |
| 35 | 0***7 | Bracket | |
| 36 | N***6 | Bolt | |
| 37 | N***1 | Washer | |
| 39 | 8***9 | ADAPTER | |
| 40 | N***8 | Bolt | |
| 41 | N***2 | COVER, CLAMP | |
| 42 | N***3 | Clamp, assy | |
| 43 | 8***8 | CLAMP BODY | |
| 44 | 8***7 | COVER, CLAMP | |
| 45 | N***6 | Bolt | |
| 46 | N***0 | HOSE HOLDER, RUBBER | |
| 47 | N***2 | Bolt | |
| 48 | 8***5 | Hose holder plate | |
| 49 | N***4 | Hose holder, rubber | |
| 50 | 8***6 | Hose holder plate | |
| 51 | N***0 | Hose holder, rubber | |
| 52 | N***0 | Clamp | |
| 53 | 8***2 | Hose supporter | |
| 54 | N***4 | Washer | |
| 55 | 8***0 | ADAPTER | |
| 56 | N***5 | Washer | |
| 57 | 0***2 | BRACKET | |
| 58 | 0***1 | BRACKET | |
| 59 | 8***0 | Nut | |
| 61 | H***0 | Protective hose | |
| 62 | N***3 | CLAMP | |
| 62 | N***4 | CLAMP BODY | |
| 63 | N***4 | BOLT | |
| 63 | N***8 | BOLT | |
| 64 | N***3 | WASHER | |
| 64 | N***4 | Washer | |
| 65 | N***5 | HOSE HOLDER, RUBBER | |
| 66 | N***7 | HOSE HOLDER, RUBBER | |
| 67 | N***8 | HOSE HOLDER, RUBBER |
