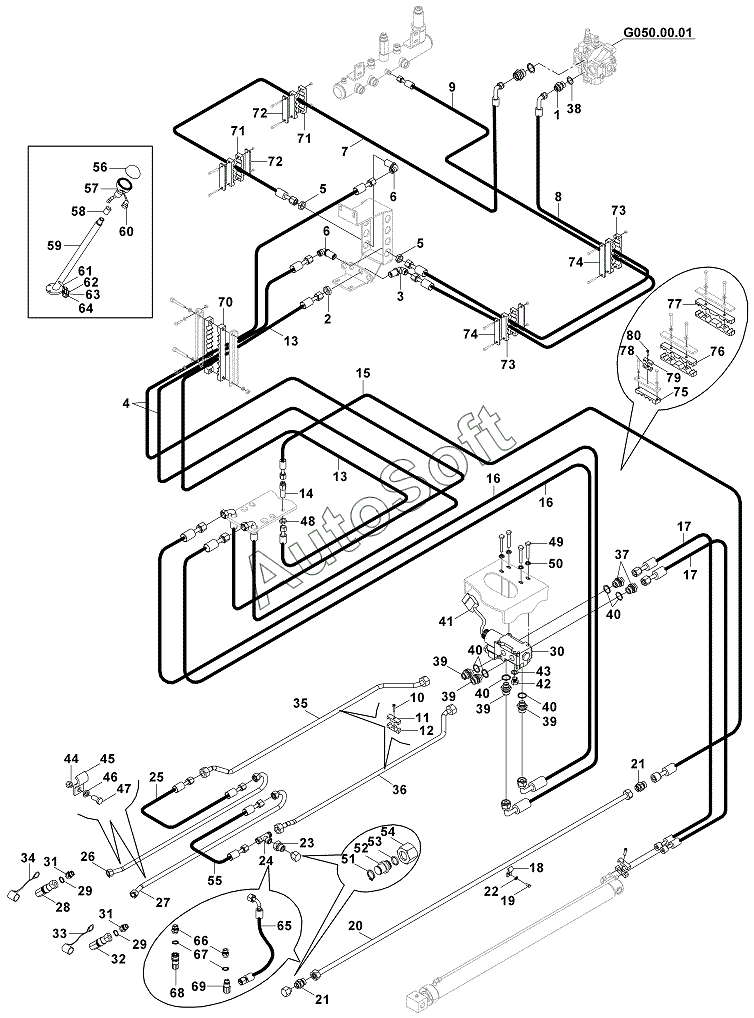

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). DOUBLE ACTING HYD.PIPING,TELESCOPIC,LV(AUGER/TILTING BUCKET,BREAKER)(TYPE A)(OP)
51
60
59
58
57
56
55
54
53
52
61
50
49
48
47
46
45
44
43
42
71
71
80
79
78
77
76
75
74
74
73
73
72
72
41
70
69
68
67
66
65
64
63
62
11
20
19
18
17
17
16
16
15
14
13
13
12
21
21
10
9
8
7
6
6
5
5
4
3
2
31
31
40
40
40
40
39
39
39
39
38
37
36
35
34
33
32
1
30
29
29
28
27
26
25
24
23
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Adapter | |
| 2 | 8***2 | Nut | |
| 3 | N***9 | Elbow | |
| 4 | 6***0 | HOSE ASS'Y | |
| 5 | 8***6 | Nut | |
| 6 | N***4 | Adapter | |
| 7 | 6***5 | HOSE ASS'Y | |
| 8 | 6***0 | HOSE ASS'Y | |
| 9 | 6***5 | HOSE ASS'Y | |
| 10 | N***4 | BOLT | |
| 11 | 8***1 | CLAMP | |
| 12 | 8***0 | CLAMP | |
| 13 | 6***5 | Adapter | |
| 14 | 8***2 | ADAPTER | |
| 15 | 6***0 | HOSE ASS'Y | |
| 16 | 6***0 | HOSE ASS'Y | |
| 17 | 6***0 | HOSE ASS'Y | |
| 18 | 0***3 | CLAMP | |
| 19 | N***8 | BOLT | |
| 20 | 4***7 | PIPE ASS'Y | |
| 21 | N***4 | Adapter | |
| 22 | N***5 | Washer | |
| 23 | 8***1 | ADAPTER | |
| 24 | N***2 | TEE | |
| 25 | 6***0 | HOSE ASS'Y | |
| 26 | 4***9 | PIPE ASS'Y | |
| 27 | 4***8 | PIPE ASS'Y | |
| 28 | N***1 | Quick coupling- female | |
| 29 | N***5 | Washer | |
| 30 | F***1 | SELENOID VALVE | |
| 31 | 8***6 | Adapter | |
| 32 | N***2 | Quick coupling- male | |
| 33 | F***1 | Cover | |
| 34 | F***0 | Cover | |
| 35 | 4***3 | PIPE ASS'Y | |
| 36 | 4***2 | PIPE ASS'Y | |
| 37 | N***9 | Adapter | |
| 38 | N***5 | Washer | |
| 39 | 8***6 | ADAPTER | |
| 40 | N***5 | Washer | |
| 41 | 5***0 | HARNESS | |
| 42 | 8***0 | PLUG | |
| 43 | N***4 | Washer | |
| 44 | N***2 | BOLT | |
| 45 | 0***6 | CLAMP | |
| 46 | N***4 | Washer | |
| 47 | N***8 | BOLT | |
| 48 | 8***8 | Nut | |
| 49 | N***8 | BOLT | |
| 50 | N***4 | Washer | |
| 51 | N***9 | Retaining ring | |
| 52 | 8***8 | Plug | |
| 53 | N***8 | O-ring | |
| 54 | N***2 | NUT | |
| 55 | 6***0 | HOSE ASS'Y | |
| 56 | F***7 | KNOB, TOP | |
| 57 | F***4 | KNOB, BOTTOM | |
| 58 | F***2 | RING | |
| 59 | 0***8 | LEVER | |
| 60 | F***0 | SWITCH | |
| 61 | 0***1 | HARNESS, CONTROL LEVER SWITCH | |
| 62 | 5***0 | CONNECTOR | |
| 63 | 5***1 | LOCK, CONNECTOR | |
| 64 | 5***0 | PLUGS | |
| 65 | 6***5 | HOSE ASS'Y | |
| 66 | 8***6 | Adapter | |
| 67 | N***5 | Washer | |
| 68 | N***1 | Quick coupling- female | |
| 69 | N***2 | Quick coupling- male | |
| 70 | N***6 | HOSE HOLDER, RUBBER | |
| 71 | N***2 | HOSE HOLDER, RUBBER | |
| 72 | 8***1 | PLATE, HOSE HOLDER | |
| 73 | N***0 | Hose holder, rubber | |
| 74 | 8***6 | Hose holder plate | |
| 75 | N***0 | HOSE HOLDER, RUBBER | |
| 76 | N***7 | HOSE HOLDER, RUBBER | |
| 77 | N***8 | HOSE HOLDER, RUBBER | |
| 78 | N***3 | Clamp body | |
| 79 | N***2 | Clamp upper body | |
| 80 | N***8 | Civata |
