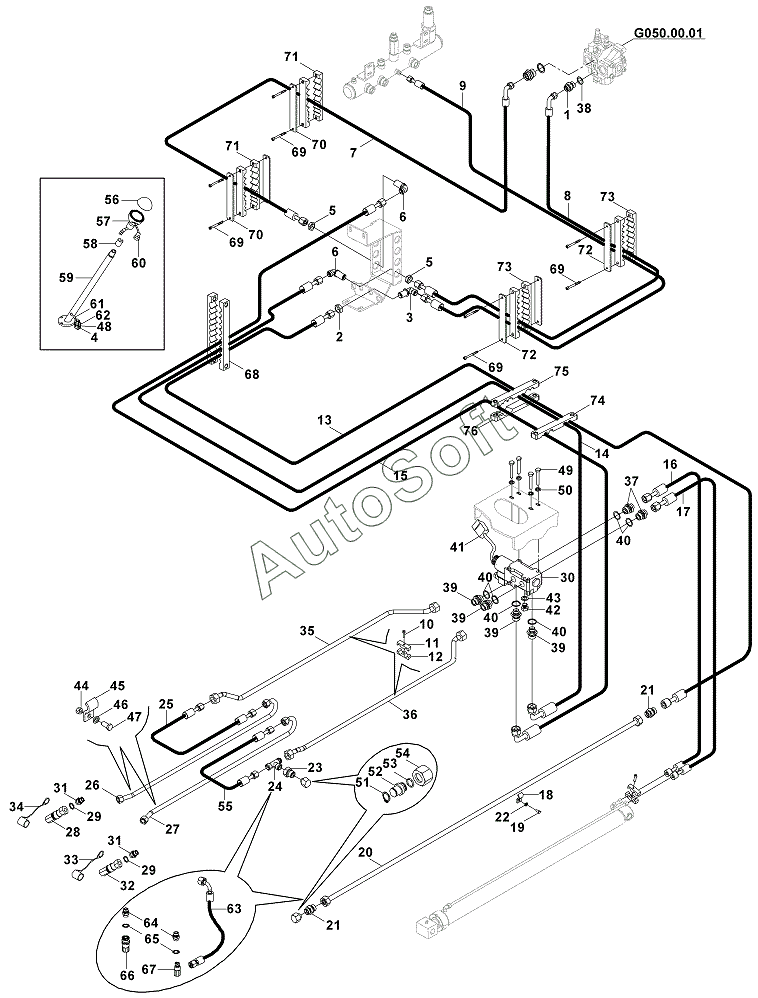

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). DOUBLE ACTING HYD.PIPING,TELESCOPIC,LV(AUGER/TILTING BUCKET,BREAKER)(TYPE A)(OP)
48
57
56
55
54
53
52
51
50
49
58
47
46
45
44
43
42
41
40
40
40
40
67
76
75
74
73
73
72
72
71
71
70
70
69
69
69
69
68
39
39
39
39
66
65
64
63
62
61
60
59
10
19
18
17
16
15
14
13
12
11
20
9
8
7
6
6
5
5
4
3
2
29
29
38
37
36
35
34
33
32
31
31
30
1
28
27
26
25
24
23
22
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Adapter | |
| 2 | 8***2 | Nut | |
| 3 | N***9 | Elbow | |
| 4 | 5***0 | PLUGS | |
| 5 | 8***6 | Nut | |
| 6 | N***4 | Adapter | |
| 7 | 6***5 | HOSE ASS'Y | |
| 8 | 6***0 | HOSE ASS'Y | |
| 9 | 6***5 | HOSE ASS'Y | |
| 10 | N***4 | BOLT | |
| 11 | 8***1 | CLAMP | |
| 12 | 8***0 | CLAMP | |
| 13 | 6***5 | HOSE ASS'Y | |
| 14 | 6***5 | HOSE ASS'Y | |
| 15 | 6***5 | HOSE ASS'Y | |
| 16 | 6***0 | HOSE ASS'Y | |
| 17 | 6***0 | HOSE ASS'Y | |
| 18 | 0***3 | CLAMP | |
| 19 | N***8 | BOLT | |
| 20 | 4***7 | PIPE ASS'Y | |
| 21 | N***4 | Adapter | |
| 22 | N***5 | Washer | |
| 23 | 8***1 | ADAPTER | |
| 24 | N***2 | TEE | |
| 25 | 6***0 | HOSE ASS'Y | |
| 26 | 4***9 | PIPE ASS'Y | |
| 27 | 4***8 | PIPE ASS'Y | |
| 28 | N***1 | Quick coupling- female | |
| 29 | N***5 | Washer | |
| 30 | F***1 | SELENOID VALVE | |
| 31 | 8***6 | Adapter | |
| 32 | N***2 | Quick coupling- male | |
| 33 | F***1 | Cover | |
| 34 | F***0 | Cover | |
| 35 | 4***3 | PIPE ASS'Y | |
| 36 | 4***2 | PIPE ASS'Y | |
| 37 | N***9 | Adapter | |
| 38 | N***5 | Washer | |
| 39 | 8***6 | ADAPTER | |
| 40 | N***5 | Washer | |
| 41 | 5***0 | HARNESS | |
| 42 | 8***0 | PLUG | |
| 43 | N***4 | Washer | |
| 44 | N***2 | BOLT | |
| 45 | 0***6 | CLAMP | |
| 46 | N***4 | Washer | |
| 47 | N***8 | BOLT | |
| 48 | 5***1 | LOCK, CONNECTOR | |
| 49 | N***8 | BOLT | |
| 50 | N***4 | Washer | |
| 51 | N***9 | Retaining ring | |
| 52 | 8***8 | Plug | |
| 53 | N***8 | O-ring | |
| 54 | N***2 | NUT | |
| 55 | 6***0 | HOSE ASS'Y | |
| 56 | F***7 | KNOB, TOP | |
| 57 | F***4 | KNOB, BOTTOM | |
| 58 | F***2 | RING | |
| 59 | 0***8 | LEVER | |
| 60 | F***0 | SWITCH | |
| 61 | 0***1 | HARNESS, CONTROL LEVER SWITCH | |
| 62 | 5***0 | CONNECTOR | |
| 63 | 6***5 | HOSE ASS'Y | |
| 64 | 8***6 | Adapter | |
| 65 | N***5 | Washer | |
| 66 | N***1 | Quick coupling- female | |
| 67 | N***2 | Quick coupling- male | |
| 68 | N***6 | HOSE HOLDER, RUBBER | |
| 69 | N***2 | Bolt | |
| 70 | 8***0 | PLATE | |
| 71 | N***2 | HOSE HOLDER, RUBBER | |
| 72 | 8***9 | PLATE | |
| 73 | N***0 | HOSE HOLDER, RUBBER | |
| 74 | N***5 | HOSE HOLDER, RUBBER | |
| 75 | N***9 | HOSE HOLDER, RUBBER | |
| 76 | N***8 | HOSE HOLDER, RUBBER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
