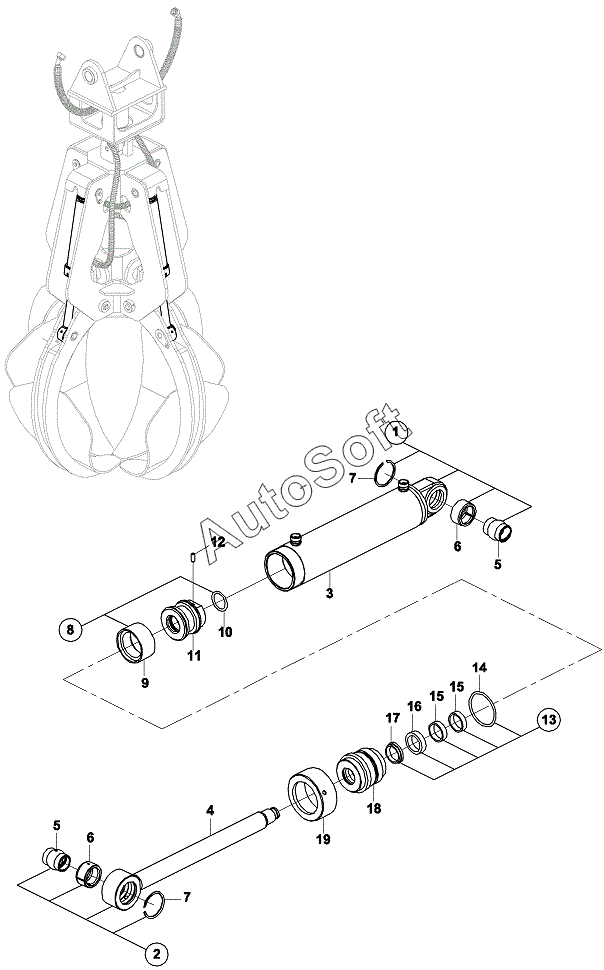

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). RAM, GRAPPLE
10
19
18
17
16
15
15
14
13
12
11
9
8
7
7
6
6
5
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15220063 | 1***3 | RAM, GRAPPLE | |
| 1 | 2***4 | CYLINDER TUBE ASS'Y | |
| 2 | 2***4 | CYLINDER ROD ASS'Y | |
| 3 | 2***3 | CYLINDER | |
| 4 | 2***0 | ROD | |
| 5 | 8***0 | BUSHING | |
| 6 | 8***0 | BUSHING | |
| 7 | N***4 | RETAINING RING | |
| 8 | S***1 | SEAL KIT, PISTON | |
| 9 | N***0 | PISTON SEAL | |
| 10 | N***5 | O-RING | |
| 11 | 2***5 | PISTON | |
| 12 | N***8 | SCREW | |
| 13 | S***2 | SEAL KIT, HEAD | |
| 14 | N***5 | O-RING | |
| 15 | N***5 | GUIDE RING, HEAD | |
| 16 | N***0 | SEAL, HEAD | |
| 17 | N***7 | SEAL DUST | |
| 18 | 2***0 | CAP, END | |
| 19 | 2***0 | HEAD COVER |
