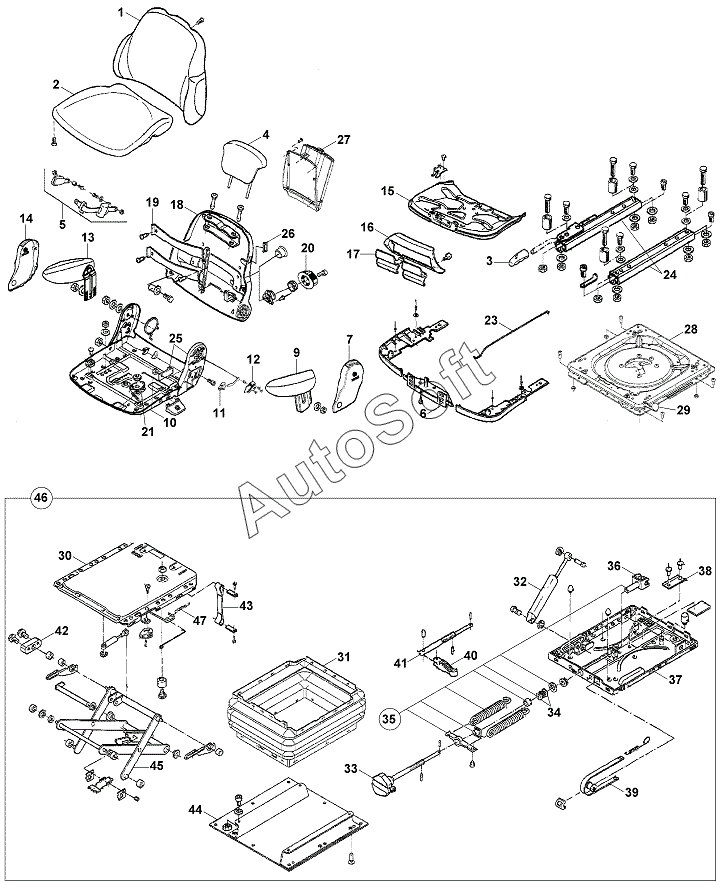

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). OPERATOR SEAT ASSEMBLY
36
25
26
27
28
29
30
31
32
33
34
35
24
37
39
40
41
42
43
44
45
46
47
12
1
2
3
4
5
6
7
9
10
11
F4700251
13
14
15
16
17
18
19
20
21
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| F4700251 | F***1 | SEAT ASS'Y | |
| 1 | S***1 | CUSHION KIT | |
| 2 | S***2 | SEAT CUSHION | |
| 3 | S***3 | HANDLE | |
| 4 | S***4 | HEADREST | |
| 5 | S***5 | SEAT BELT | |
| 6 | S***6 | SEAT DEPTH KIT | |
| 7 | S***7 | COVER | |
| 9 | S***9 | ARMREST, LEFT | |
| 10 | S***0 | SEAT PLATE | |
| 11 | S***1 | HANDLE ASS'Y | |
| 12 | S***2 | ADAPTOR PLATE KIT | |
| 13 | S***3 | ARMREST, RIGHT | |
| 14 | S***4 | COVER | |
| 15 | H***1 | PLATE SEAT | |
| 16 | H***4 | COVER | |
| 17 | H***5 | HANDLE ASS'Y | |
| 18 | S***5 | BACKREST | |
| 19 | S***6 | LUMBAR SUPPORT | |
| 20 | S***7 | HANDLE ASS'Y | |
| 21 | H***0 | LEVER | |
| 23 | S***9 | TRIGGERING F.SDA/SAA. ASS'Y | |
| 24 | S***5 | ADJUSTMENT RAIL KIT | |
| 25 | S***0 | STOP CATCH FOR BACKREST ASS'Y | |
| 26 | S***1 | COVER | |
| 27 | S***2 | DOCUMENT BOX | |
| 28 | S***1 | SWIVEL ASS'Y | |
| 29 | S***3 | KNOB, FORWARD REVERSE ADJUSTMENT LEVER | |
| 30 | S***4 | SUSPENSION UPPER PART | |
| 31 | S***0 | BELLOW | |
| 32 | S***5 | SHOCK ABSORBER | |
| 33 | S***5 | ADJUSTMENT SPINDLE | |
| 34 | S***3 | THRUST WASHER KIT | |
| 35 | S***8 | WEIGHT ADJUSTMENT | |
| 36 | S***8 | FORK & BEARING | |
| 37 | S***9 | SUSPENSION, LOWER | |
| 39 | S***1 | WEIGHT INDICATOR | |
| 40 | S***6 | HANDLE ASS'Y | |
| 41 | S***5 | ADJUSTMENT SPINDLE | |
| 42 | S***7 | BEARING KIT | |
| 43 | S***6 | TETHER | |
| 44 | S***7 | CONCOLE | |
| 45 | S***8 | SWING ARM | |
| 46 | S***0 | SUSPENSION ASS'Y | |
| 47 | S***2 | SPRING |
