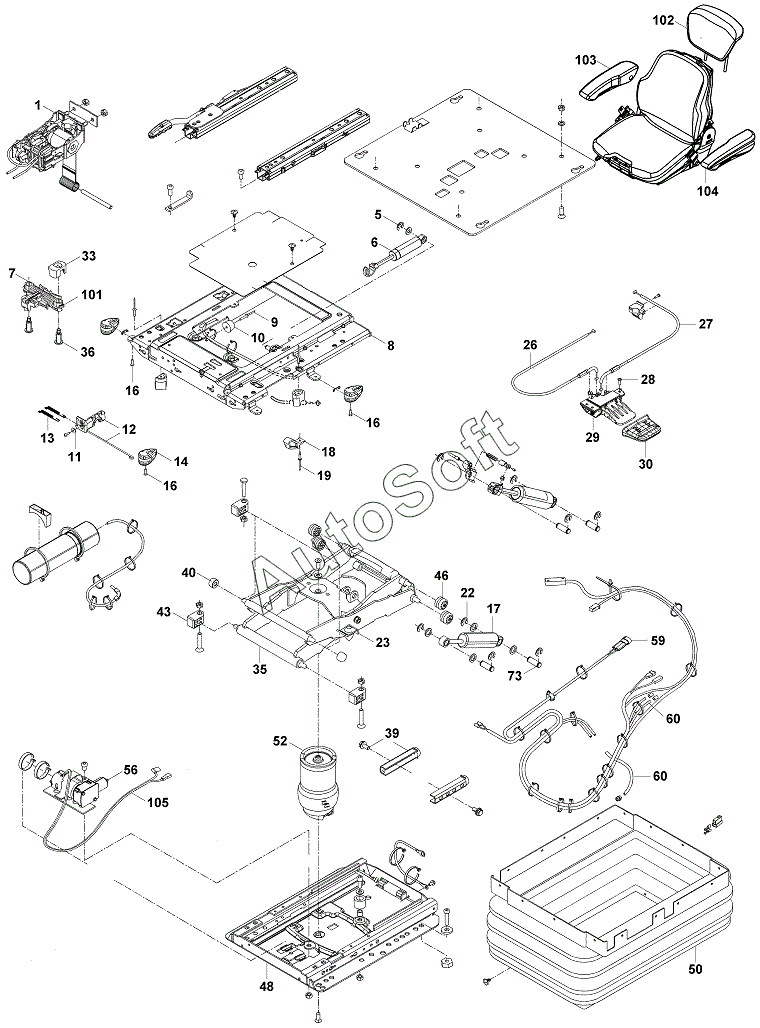

Каталог запасных частей к технике: Hidromek HMK 102S ALPHA (2017). OPERATOR SEAT ASSEMBLY (WITH AIR SUSPENSION)
52
30
33
35
36
39
40
43
46
48
50
29
56
59
60
60
73
101
102
103
104
105
14
1
5
6
7
8
9
10
11
12
13
16
16
16
17
18
19
22
23
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| F4700300 | F***0 | SEAT ASS'Y, WITH AIR SUSPANSION | |
| 1 | S***4 | LEVEL CONTROL | |
| 5 | S***7 | LOCK WASHER | |
| 6 | S***2 | SHOCK ABSORBER KIT | |
| 7 | S***9 | BUSHING | |
| 8 | S***7 | SUSPENSION UPPER PART KIT | |
| 9 | S***5 | RIVET | |
| 10 | S***0 | BUMPER KIT | |
| 11 | S***2 | WASHER | |
| 12 | S***5 | LOCKING LEVER KIT | |
| 13 | S***8 | TENSION SPRING | |
| 14 | S***8 | HANDLE | |
| 16 | S***6 | SCREW | |
| 17 | S***0 | SHOCK ABSORBER KIT | |
| 18 | S***2 | ENDSTOP | |
| 19 | S***4 | RIVET | |
| 22 | S***8 | LOCK WASHER | |
| 23 | S***6 | DAMPING BUMPER BLACK | |
| 26 | S***0 | CABLE BOWDEN HEIGHT | |
| 27 | S***4 | CABLE BOWDEN HEIGHT | |
| 28 | S***6 | SCREW | |
| 29 | S***4 | TRIGGERING | |
| 30 | S***2 | HANDLE | |
| 33 | S***6 | BUMPER | |
| 35 | S***8 | SWING ARM KIT | |
| 36 | S***2 | BOLT,SHOULDER | |
| 39 | S***8 | ENDSTOP KIT | |
| 40 | S***0 | ROLLER KIT | |
| 43 | S***7 | THRUST BEARING,PLASTIC | |
| 46 | S***0 | ROLLER | |
| 48 | S***0 | SUSPENSION LOWER PART KIT | |
| 50 | S***2 | BELLOWS | |
| 52 | S***6 | AIR SPRING KIT | |
| 56 | S***2 | COMPRESSOR KIT,12V | |
| 59 | S***4 | CONNECTING CABLE | |
| 60 | S***4 | AIR HOSE KIT | |
| 73 | S***0 | CLEVIS PIN | |
| 101 | S***5 | FORE-AFT ISOLATOR | |
| 102 | S***9 | HEADREST EXTENSION | |
| 103 | S***8 | BACKREST, RIGHT | |
| 104 | S***7 | ARMREST, LEFT | |
| 105 | S***1 | HOSE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
