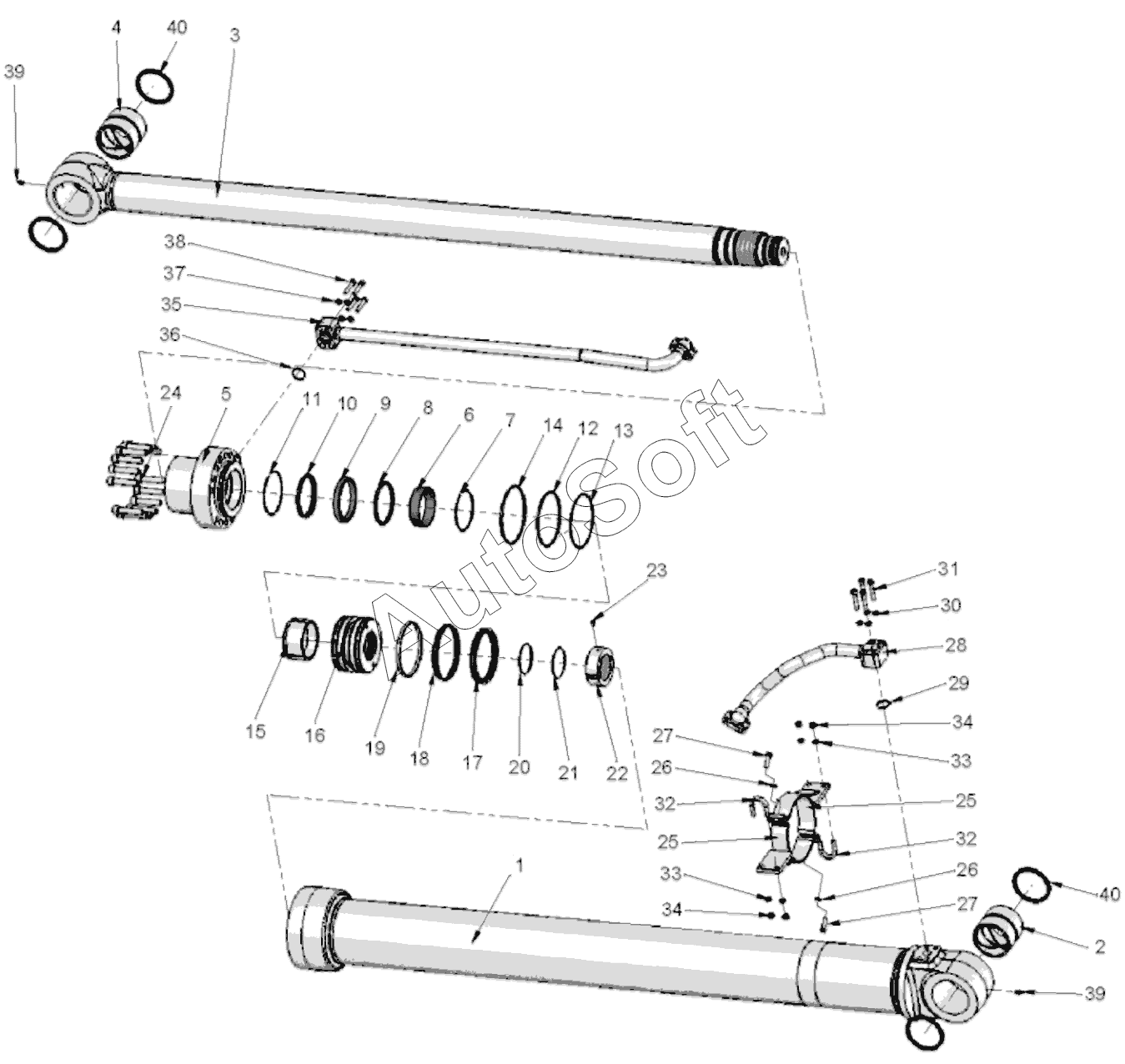

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). BUCKET CYLINDER
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
28
29
30
31
32
32
33
33
34
34
35
35
35
36
37
38
39
39
40
40
H259038036
H259038036
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| H259038036 | H***6 | Seal KIT | |
| 1 | H***1 | Tube | |
| 1 | H***a | Tube | |
| 2 | H***2 | Bush | |
| 3 | H***3 | Rod Ass'y | |
| 3 | H***a | Rod Ass'y | |
| 4 | H***2 | Bush | |
| 5 | H***4 | Rod Cover | |
| 6 | H***5 | DD-Bush | |
| 7 | H***6 | Retaining Ring | |
| 8 | H***7 | Buffer Seal | |
| 9 | H***8 | U-Packing | |
| 10 | H***9 | Dust Wiper | |
| 11 | H***0 | Retaining Ring | |
| 12 | H***1 | O-Ring | |
| 13 | H***2 | Back Up Ring | |
| 14 | H***3 | O-Ring | |
| 15 | H***4 | Cushion Ring | |
| 16 | H***5 | Piston | |
| 17 | H***6 | Slipper Seal | |
| 18 | H***7 | Wear Ring | |
| 19 | H***8 | Dust Ring | |
| 20 | H***9 | O-Ring | |
| 21 | H***0 | Back Up Ring | |
| 22 | H***1 | Piston Nut | |
| 23 | H***2 | Set, Screw | |
| 24 | H***3 | BOLT | |
| 25 | H***4 | Pipe Band Ass'y | |
| 26 | H***5 | Spring Washer | |
| 27 | H***6 | BOLT | |
| 28 | H***8 | Pipe Ass'y, H | |
| 28 | H***a | Pipe Ass'y, H | |
| 28 | H***b | Pipe Ass'y, H | |
| 29 | H***7 | O-Ring | |
| 30 | H***5 | Spring Washer | |
| 31 | H***9 | Hex. Socket Bolt | |
| 32 | H***0 | U-Bolt | |
| 33 | H***1 | Spring Washer | |
| 34 | H***2 | Hex. Nut | |
| 35 | H***5 | Pipe Ass'y, R | |
| 35 | H***a | Pipe Ass'y, R | |
| 35 | H***b | Pipe Ass'y, R | |
| 36 | H***7 | O-Ring | |
| 37 | H***5 | Spring Washer | |
| 38 | H***9 | Hex. Socket Bolt | |
| 39 | H***3 | GREASE NIPPLE | |
| 40 | H***4 | Pin Wiper |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
