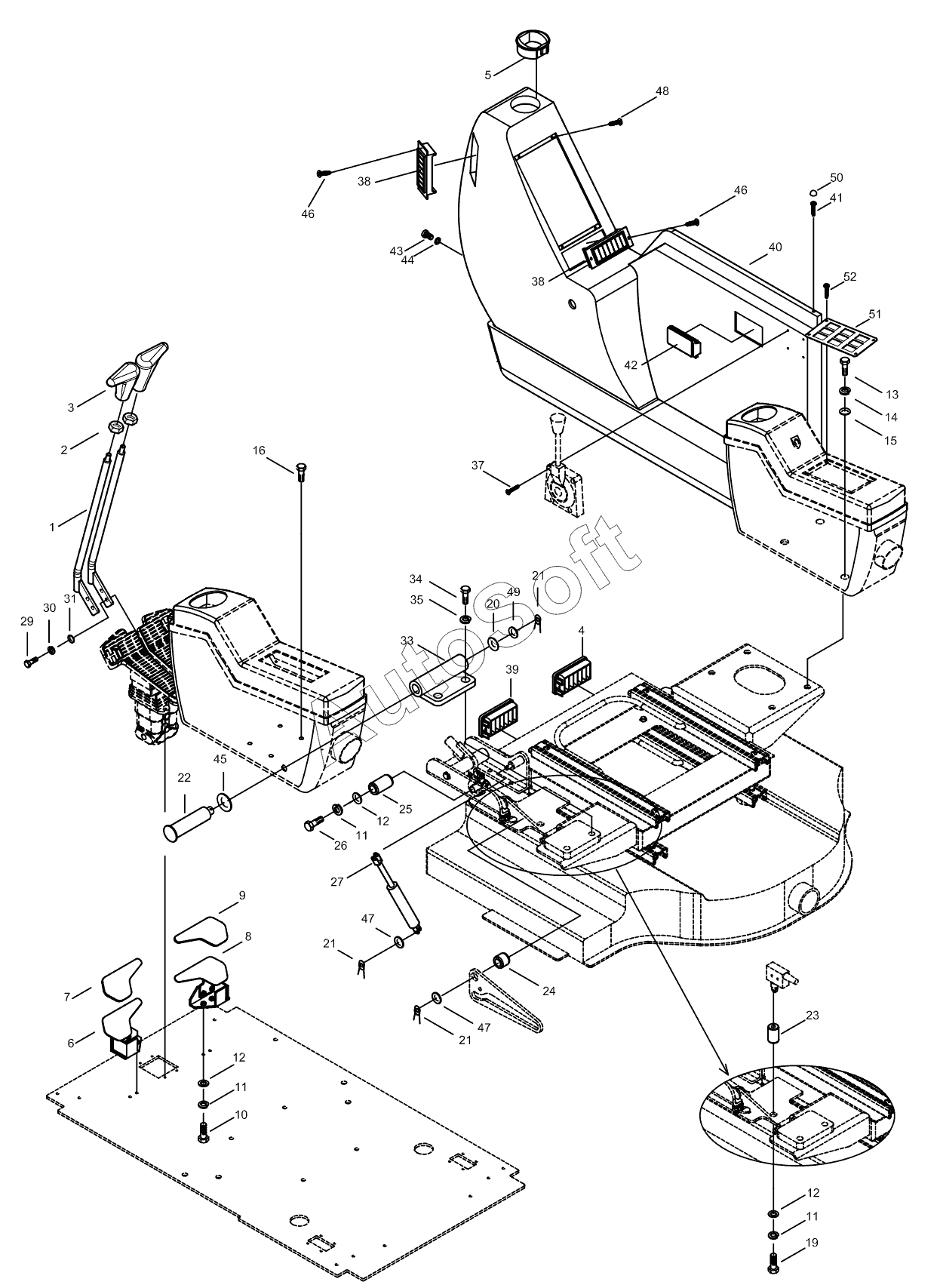

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). CAB INTERIOR MOUNTING (2)
41
29
30
31
33
34
35
37
38
38
39
40
40
41
27
42
43
44
45
46
46
47
47
48
49
50
51
52
13
1
2
3
4
5
6
7
8
9
10
11
11
11
12
12
12
1
14
15
16
19
20
21
21
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***2 | Lever Ass'y | |
| 1 | Н***3 | Lever Ass'y | |
| 2 | Н***0 | Nut, Hex. | |
| 3 | Н***2 | Knob | |
| 4 | Н***1 | Louver | |
| 5 | F***5 | Diffuser, Air | |
| 6 | Н***1 | Bracket, Foot Rest, L | |
| 7 | Н***0 | Rubber, L/H | |
| 8 | Н***0 | Bracket, Foot Rest, R | |
| 9 | Н***0 | Rubber,R/H | |
| 10 | N***2 | Bolt, Hex. | |
| 11 | N***0 | Washer, Spr. | |
| 12 | N***1 | Washer, Pln. | |
| 13 | N***8 | Bolt, Cyl. Hd. | |
| 14 | N***0 | Washer, Spr. | |
| 15 | N***0 | Washer, Pln. | |
| 16 | N***6 | Screw | |
| 19 | N***4 | Bolt, Hex. | |
| 20 | N***0 | Washer, Pln. | |
| 21 | N***5 | Pin, Split | |
| 22 | Н***0 | Pin, Console (L/H) | |
| 23 | Н***0 | Pin, Locking Ass'y | |
| 24 | Н***0 | Polyamide, Wedge | |
| 25 | Н***0 | Pin, Hook | |
| 26 | N***8 | Bolt, Hex. | |
| 27 | Н***0 | Gas Spring | |
| 29 | N***4 | Bolt, Cyl. Hd. | |
| 30 | N***0 | Washer, Spr. | |
| 31 | N***0 | Washer, Pln. | |
| 33 | Н***0 | Bushing, W.A. | |
| 34 | N***8 | Bolt, Hex. | |
| 35 | N***2 | Washer, Spr. | |
| 37 | N***9 | Screw | |
| 38 | F***1 | Louver | |
| 39 | Н***0 | Louver | |
| 40 | Н***1 | Console, Front | |
| 40 | Н***3 | Console, Front | |
| 41 | N***9 | Bolt | |
| 41 | N***6 | Screw | |
| 42 | F***0 | Ashtray | |
| 43 | N***4 | Bolt, Hex. | |
| 44 | N***4 | Washer, Pln. | |
| 45 | Н***0 | Washer, Pln | |
| 46 | N***6 | Screw | |
| 47 | N***7 | Washer, Pln. | |
| 48 | N***6 | Screw | |
| 49 | N***1 | Washer, Pln. | |
| 50 | F***2 | Cover | |
| 51 | H***0 | Switch Plate | |
| 52 | N***6 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
