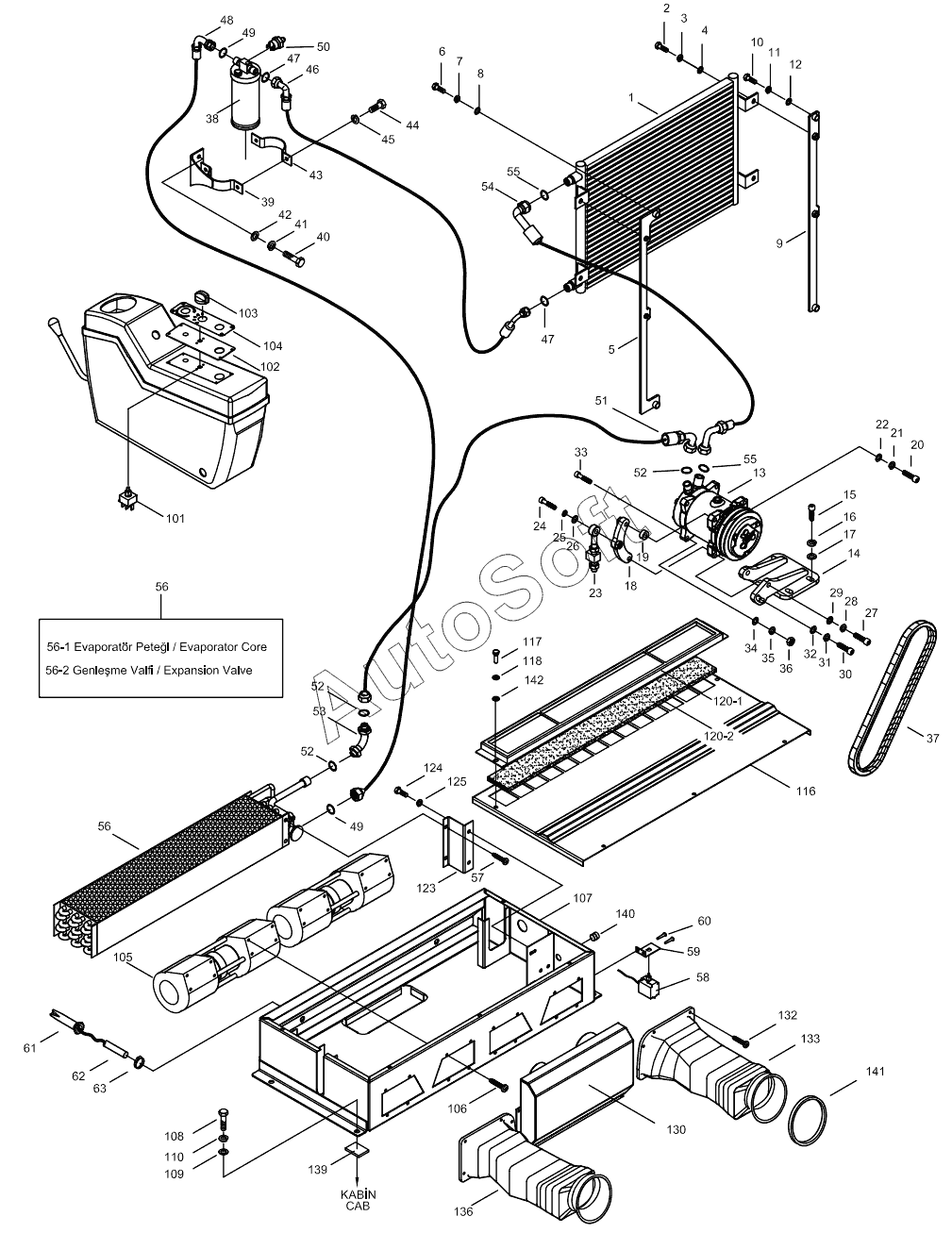

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). AIRCONDITION MOUNTING

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Hidromek
  4. HMK 300LC (2019)
  5. AIRCONDITION MOUNTING
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
49
50
51
52
52
52
53
54
55
55
56
56
56-1
56-2
57
58
59
60
61
62
63
101
102
102
103
104
104
105
106
107
108
109
110
116
117
118
120
120
120
123
124
125
130
132
133
136
139
140
141
142
Позиция на иллюстрации Заводской номер детали Название детали
1 F***2 Condenser
10 N***6 Bolt, Hex.
101 5***0 Aircon Fan Switch
102 H***2 Plate
102 H***3 Plate
103 H***2 Handle
104 H***0 Decal
104 H***1 Decal
105 H***0 Fan
106 N***8 Bolt
107 H***2 Aircon Heater Box
108 N***4 Bolt, Hex.
109 N***7 Washer, Pln.
11 N***0 Washer, Spr.
110 N***0 Washer, Spr.
116 H***3 Cover, W.A.
117 N***4 Bolt, Hex.
118 N***3 Washer, Pln.
12 N***7 Washer, Pln.
120 1***1 Plate, Filter
120 1***1 Filter, Polen
120 H***1 Polen Filter Ass'y
123 H***1 Plate W.A., Evap.
124 N***8 Bolt, Hex.
125 N***8 Washer, Spr.
13 H***1 Compressor
130 H***1 Cover, W.A., Middle
132 N***9 Bolt
133 H***1 Cover, W.A., R/H
136 H***1 Cover, W.A., L/H
139 H***0 Rubber
14 H***1 Support, Compresor
140 8***5 Rubber
141 9***0 Weather Strip
142 N***4 Washer, Pln.
15 N***2 Bolt, Cylinder Head
16 N***0 Washer, Spr.
17 N***1 Washer, Pln.
18 H***0 Bracket
19 H***0 Spacer
2 N***8 Bolt, Hex.
20 N***8 Bolt, Cyl. Head
21 N***0 Washer, Spr.
22 N***0 Washer, Pln.
23 H***0 Puller
24 N***4 Bolt, Cylinder Head
25 N***0 Washer, Spr.
26 N***1 Washer, Pln.
27 N***8 Bolt, Cyl. Head
28 N***0 Washer, Spr.
29 N***1 Washer, Pln.
3 N***0 Washer, Spr.
30 N***8 Bolt, Cyl. Hd.
31 N***0 Washer, Spr.
32 N***0 Washer, Pln.
33 N***4 Bolt, Cylinder Head
34 N***0 Washer, Spr.
35 N***0 Washer, Pln.
36 N***6 Nut, Hex.
37 H***0 V-Belt
38 F***0 Drier
39 H***1 Bracket, Drier
4 N***7 Washer, Pln.
40 N***4 Bolt, Hex.
41 N***0 Washer, Spr.
42 N***7 Washer, Pln.
43 H***1 Bracket
44 N***4 Bolt, Hex.
45 N***8 Washer, Spr.
46 H***0 Liquid Hose-A
47 N***8 O-Ring
48 H***0 Liquid Hose-B
49 N***8 O-Ring
5 H***0 Bracket, Condenser
50 5***0 Pressure Switch
51 H***0 Suc. Hose
52 N***8 O-Ring
53 H***0 Pipe
54 H***0 Dis. Hose
55 N***4 O-Ring
56 H***0 Evaporator
56-1 H***1 Evaporator Core
56-2 H***2 Expansion Valve
57 N***8 Bolt
58 F***1 Thermostat
59 H***0 Bracket, Termostat
6 N***6 Bolt, Hex.
60 N***0 Bolt
61 H***0 Mud Holder
62 H***0 Hose, Water
63 N***6 Clamp
7 N***0 Washer, Spr.
8 N***7 Washer, Pln.
9 H***0 Bracket, Condenser
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
