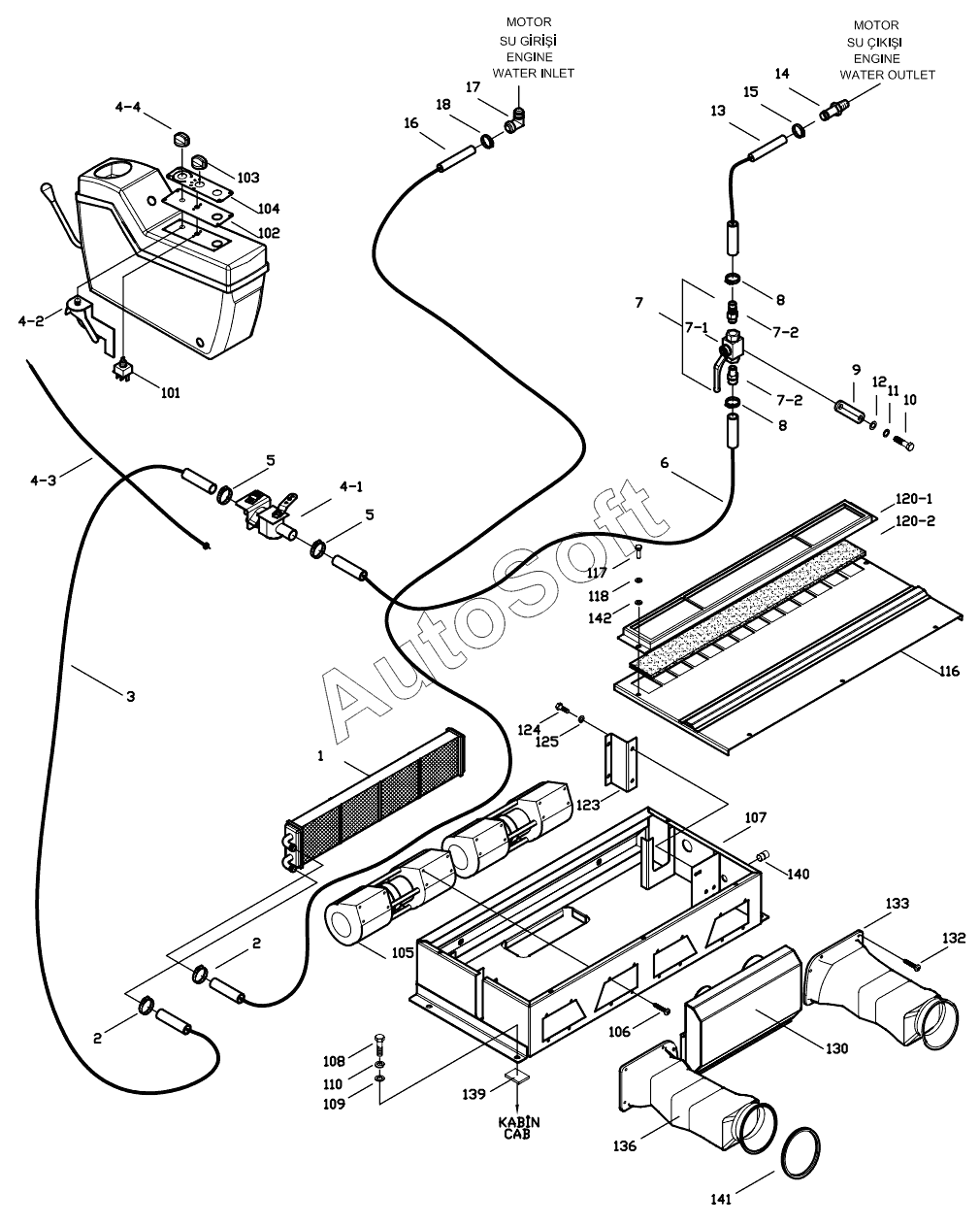

Каталог запасных частей к технике: Hidromek HMK 300LC (2019). HEATER MOUNTING
1
2
2
3
4_1
4_2
4_3
4_4
5
5
6
7
7_1
7_2
7_2
8
8
9
10
11
12
13
14
15
16
17
18
101
102
102
103
104
104
105
106
107
108
109
110
116
117
118
120_1
120_2
123
124
125
130
132
133
136
139
140
141
142
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***0 | Heater | |
| 10 | N***4 | Bolt, Hex. | |
| 101 | 5***0 | Aircon Fan Switch | |
| 102 | Н***2 | Plate | |
| 102 | Н***3 | Plate | |
| 103 | Н***2 | Handle | |
| 104 | Н***0 | Decal | |
| 104 | Н***1 | Decal | |
| 105 | Н***0 | Fan | |
| 106 | N***8 | Bolt | |
| 107 | Н***2 | Aircon Heater Box | |
| 108 | N***4 | Bolt, Hex. | |
| 109 | N***7 | Washer, Pln. | |
| 11 | N***0 | Washer, Spr. | |
| 110 | N***0 | Washer, Spr. | |
| 116 | Н***3 | Cover, W.A. | |
| 117 | N***4 | Bolt, Hex. | |
| 118 | N***3 | Washer, Pln. | |
| 12 | N***7 | Washer, Pln. | |
| 120 | Н***1 | Polen Filter Ass'y | |
| 120_1 | Н***1 | Plate, Filter | |
| 120_2 | Н***1 | Filter, Polen | |
| 123 | Н***1 | Plate W.A., Evap. | |
| 124 | N***8 | Bolt, Hex. | |
| 125 | N***8 | Washer, Spr. | |
| 13 | Н***0 | Hose, Heater A1 | |
| 130 | H***1 | Cover, W.A., Middle | |
| 132 | N***9 | Bolt | |
| 133 | H***1 | Cover, W.A., R/H | |
| 136 | H***1 | Cover, W.A., L/H | |
| 139 | H***0 | Rubber | |
| 14 | Н***0 | Connector | |
| 140 | 8***5 | Rubber | |
| 141 | 9***0 | Weather Strip | |
| 142 | N***4 | Washer, Pln. | |
| 15 | N***7 | Clamp | |
| 16 | Н***0 | Hose, Heater B | |
| 17 | Н***0 | Elbow | |
| 18 | N***7 | Clamp | |
| 2 | N***7 | Clamp | |
| 3 | Н***0 | Hose, Heater A3 | |
| 4 | Н***1 | Valve Ass'y | |
| 4_1 | Н***1 | Valve | |
| 4_2 | Н***1 | Switch | |
| 4_3 | Н***0 | Wire | |
| 4_4 | Н***2 | Handle | |
| 5 | N***7 | Clamp | |
| 6 | Н***0 | Hose, Heater A2 | |
| 7 | Н***0 | Valve Mounting | |
| 7_1 | N***0 | Cock Valve | |
| 7_2 | Н***0 | Connector | |
| 8 | N***7 | Clamp | |
| 9 | Н***0 | Bracket, Valve |
