Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). ARM CYLINDER 9125501 -

  1. Каталоги запчастей к технике
  2. Спецтехника
  3. Hidromek
  4. HMK 300LC3 (2015)
  5. ARM CYLINDER 9125501 -
zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
55
55

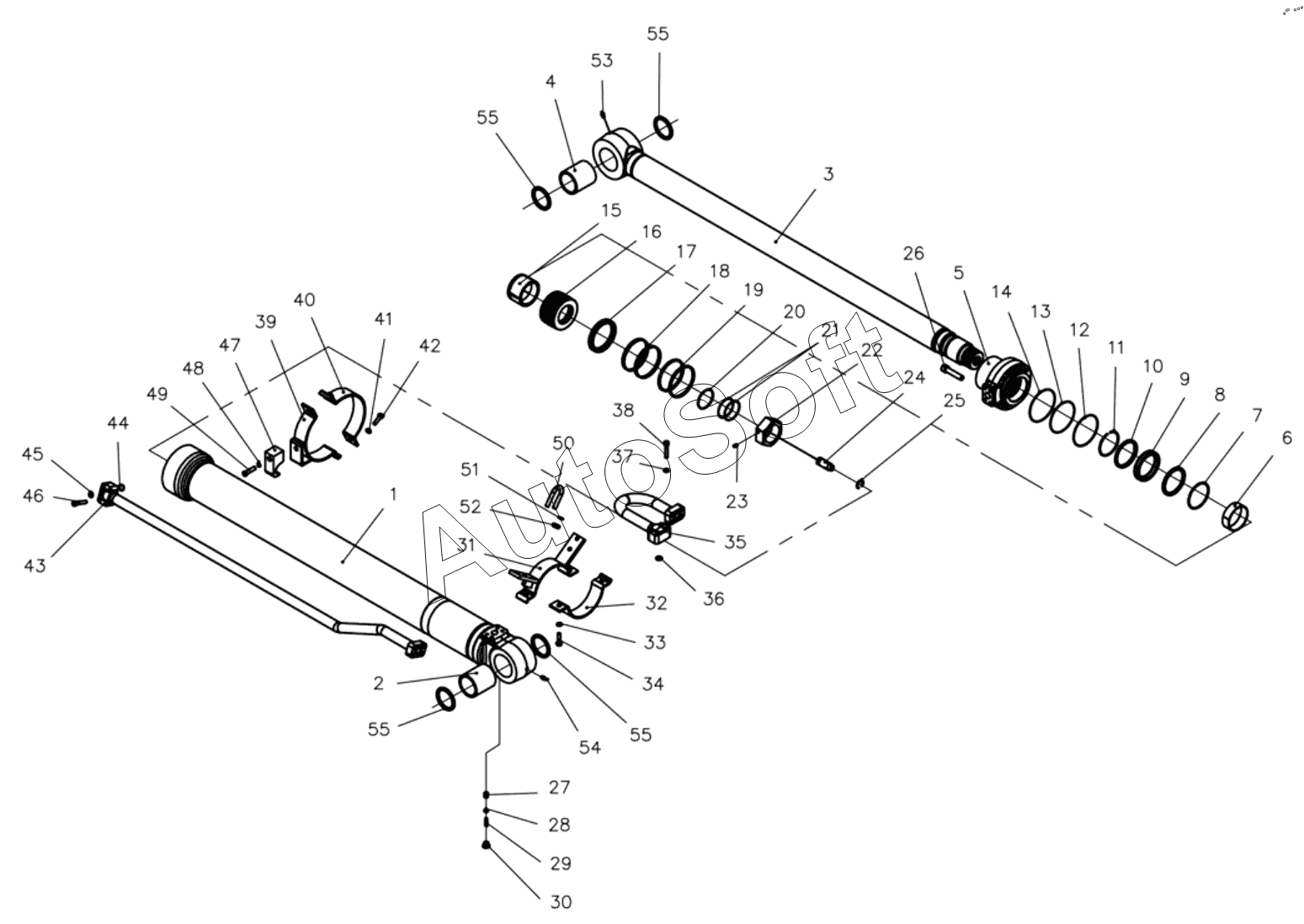

Позиция на иллюстрации Заводской номер детали Название детали
0 H***1 Cylinder, Arm
1 H***A TUBE W.A.
10 H***A SEAL DUST
11 H***A RETAINING RING
12 H***A O-RING
13 H***A BACK-UP RING
14 H***A O-RING
15 H***A CUSHION RING
16 H***A PISTON
17 H***A PISTON SEAL
18 H***A WEAR RING
19 H***A DUST RING
2 H***9 Bush
20 H***A O-RING
21 H***A BACK-UP RING
22 H***A PISTON NUT
23 H***2 Set, Screw
24 H***A PLUNGER, CUSHION
25 H***A STOP RING
26 H***A BOLT
27 H***A CHECK VALVE
28 H***A SPRING
29 H***A BRACKET
3 H***A ROD W.A.
30 H***A PLUG
31 H***A PIPE BAND ASSY
32 H***A PIPE BAND
33 H***5 Spring Washer
34 H***6 BOLT
35 H***A PIPE W.A.
36 H***5 O-Ring
37 H***5 Spring Washer
38 H***9 Hex. Socket Bolt
39 H***A PIPE BAND ASSY
4 H***9 Bush
40 H***A PIPE BAND
41 H***5 Spring Washer
42 H***6 BOLT
43 H***A PIPE W.A.
44 H***7 O-Ring
45 H***5 Spring Washer
46 H***9 Hex. Socket Bolt
47 H***A CLAMP
48 H***5 SPRING WASHER
49 H***6 BOLT
5 H***A HEAD, CYLINDER
50 H***0 U-Bolt
51 H***1 Spring Washer
52 H***5 Hex. Nut
53 H***3 GREASE NIPPLE
54 H***8 GREASE NIPPLE
55 H***9 Pin Wiper
6 H***A BUSHING, HEAD
7 H***0 Retaining Ring
8 H***A BUFFER SEAL, HEAD
9 H***A U-PACKING
K H***A SEAL KIT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
