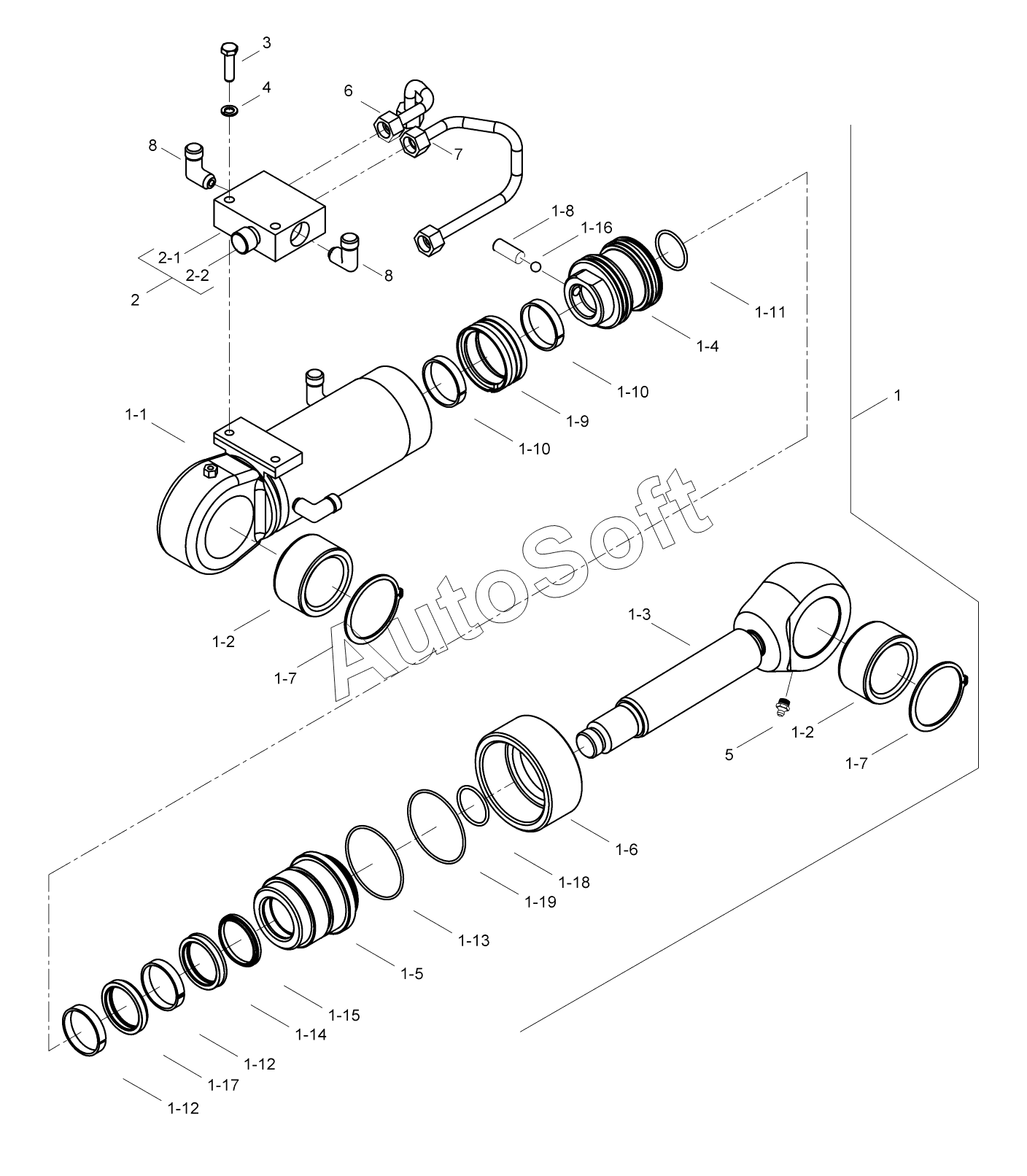

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). QUICK COUPLER CYLINDER (OP) 9125501 - F125454
1
1-1
1-2
1-2
1-3
1-4
1-5
1-6
1-7
1-7
1-8
1-9
1-10
1-10
1-11
1-12
1-12
1-13
1-14
1-15
1-16
1-17
1-18
1-19
2
2-1
2-2
3
4
5
6
7
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | 1***6 | CYLINDER ASSY, QUICK COUPLER | |
| 1 | H***0 | CYLINDER ASSY, QUICK COUPLER | |
| 1-1 | 2***7 | TUBE W.A. | |
| 1-10 | N***6 | Guide ring, piston | |
| 1-11 | N***5 | O-ring, piston | |
| 1-12 | N***7 | GUIDE RING, HEAD | |
| 1-13 | N***0 | O-ring, end cap | |
| 1-14 | N***3 | SEAL DUST | |
| 1-15 | N***5 | SEAL DUST | |
| 1-16 | N***0 | Steel ball | |
| 1-17 | N***6 | BUFFER SEAL | |
| 1-18 | N***0 | O-RING | |
| 1-19 | N***0 | O-ring, end cap | |
| 1-2 | 2***0 | Radial, spherical plain bearing | |
| 1-3 | H***0 | PISTON ROD | |
| 1-4 | 2***0 | Piston | |
| 1-5 | 2***0 | HEAD, CYLINDER | |
| 1-6 | 2***0 | HEAD COVER | |
| 1-7 | N***0 | Retaining ring | |
| 1-8 | N***6 | Setscrew | |
| 1-9 | N***0 | Seal, piston | |
| 2 | H***0 | Check Valve | |
| 2-1 | H***1 | BODY | |
| 2-2 | H***2 | CHECK VALVE | |
| 3 | N***0 | Bolt | |
| 4 | N***1 | WASHER | |
| 5 | N***0 | Grease nipple | |
| 6 | 4***5 | PIPE ASSY | |
| 7 | 4***0 | PIPE ASSY | |
| 8 | N***1 | FITTING, ELBOW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
