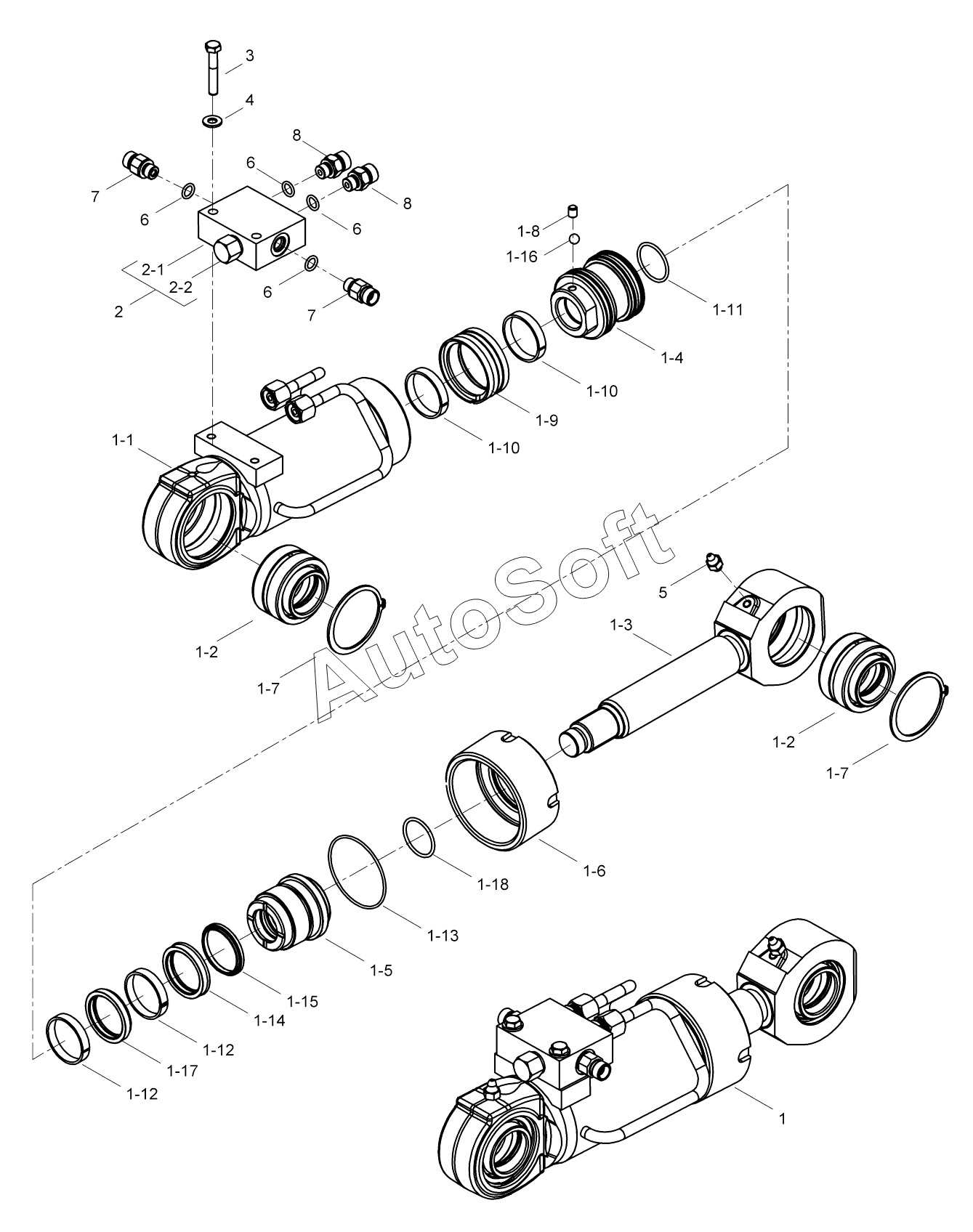

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). QUICK COUPLER CYLINDER (OP) F125455 -
1
1-1
1-2
1-2
1-3
1-4
1-5
1-6
1-7
1-7
1-8
1-9
1-10
1-10
1-11
1-12
1-12
1-13
1-14
1-15
1-16
1-17
1-18
2
2-1
2-2
3
4
5
6
6
6
6
7
7
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***0 | CYLINDER ASSY | |
| 1 | H***0 | CYLINDER ASSY, QUICK COUPLER | |
| 1-1 | H***0 | TUBE W.A. | |
| 1-10 | N***6 | Guide ring, piston | |
| 1-11 | N***5 | O-ring, piston | |
| 1-12 | N***7 | GUIDE RING, HEAD | |
| 1-13 | N***0 | O-ring, end cap | |
| 1-14 | N***3 | SEAL DUST | |
| 1-15 | N***5 | SEAL DUST | |
| 1-16 | N***0 | Steel ball | |
| 1-17 | N***6 | BUFFER SEAL | |
| 1-18 | N***0 | O-RING | |
| 1-2 | 2***0 | Radial, spherical plain bearing | |
| 1-3 | H***0 | PISTON ROD | |
| 1-4 | 2***0 | Piston | |
| 1-5 | H***0 | CYLINDER GLAND | |
| 1-6 | H***0 | COVER | |
| 1-7 | N***0 | Retaining ring | |
| 1-8 | N***6 | Setscrew | |
| 1-9 | N***0 | Seal, piston | |
| 2 | H***1 | CHECK VALVE ASSY | |
| 2-1 | H***A | BODY | |
| 2-2 | H***2 | CHECK VALVE | |
| 3 | N***0 | Bolt | |
| 4 | N***4 | Washer | |
| 5 | N***0 | Grease nipple | |
| 6 | N***4 | O-RING | |
| 7 | N***1 | FITTING | |
| 8 | N***1 | FITTING |
