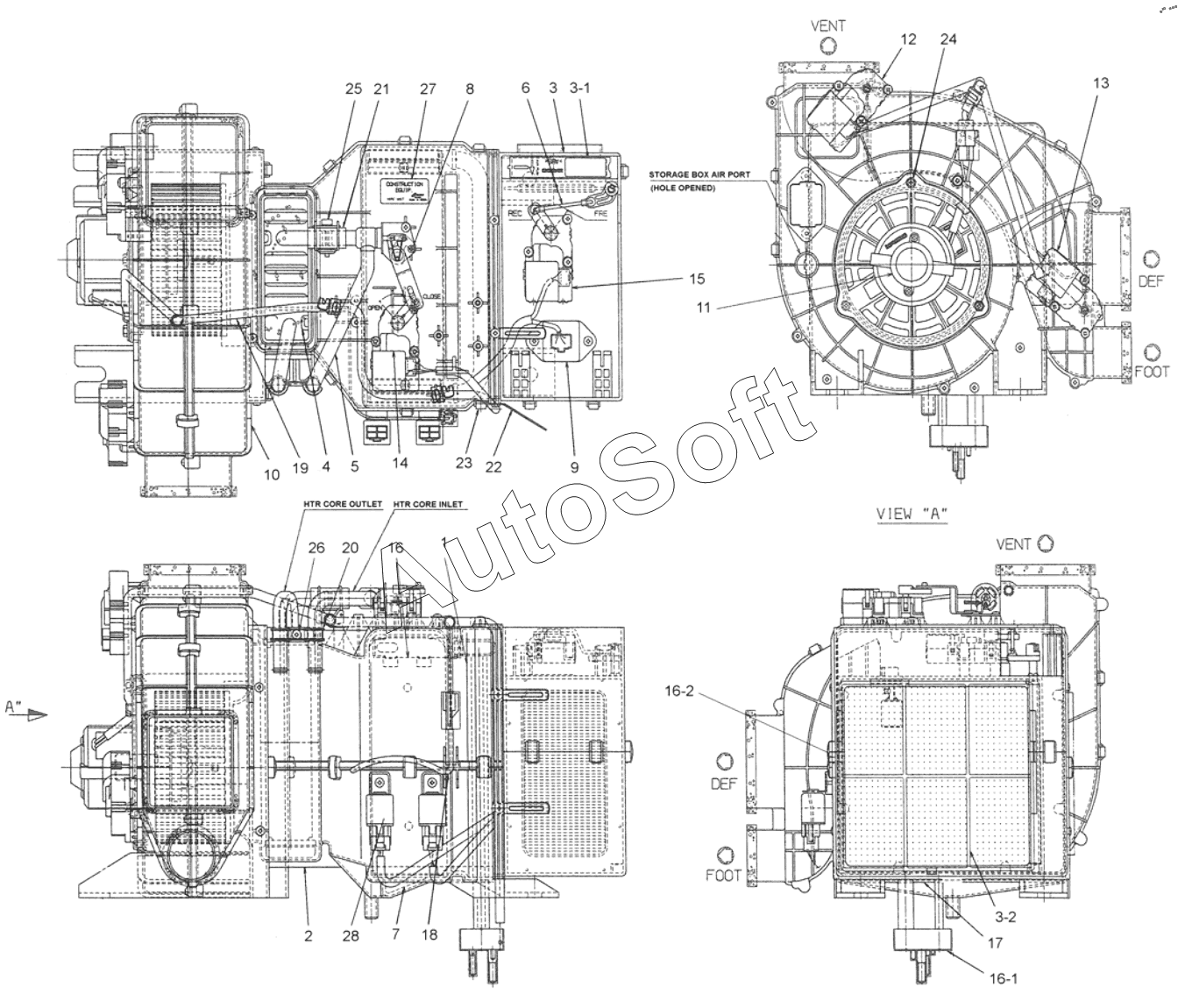

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). AIRCONDITION AND HEATER UNIT 9125501 - B125119
1
2
3
3-1
3-2
4
5
6
7
8
9
10
11
12
13
14
15
16
16-1
16-2
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***1 | Air Condition Unit | |
| 1 | H***4 | Case Ass'y, Upper | |
| 10 | H***2 | Case Ass'y, Blower | |
| 11 | H***3 | Fan-Motor Ass'y | |
| 12 | H***4 | Mode/Actuator Ass'y, Vent | |
| 13 | H***5 | Mode/Actuator | |
| 14 | H***6 | Mode/Actuator Ass'y, Temp | |
| 15 | H***7 | Mode/Actuator Ass'y, Intake | |
| 16 | H***8 | Evap. Core Ass'y | |
| 16-1 | H***9 | Cap, Flange | |
| 16-2 | H***0 | Expansion Valve | |
| 17 | H***1 | Side Plate | |
| 18 | H***2 | Duct Sensor | |
| 19 | H***3 | Wiring Ass'y | |
| 2 | H***5 | Case Ass'y, Lower | |
| 20 | H***4 | H/Rad. Pipe Clamp | |
| 21 | H***5 | Water Hose | |
| 22 | H***6 | Wire Holder | |
| 23 | H***7 | Clip, Case | |
| 24 | H***8 | Hex. Head Screw | |
| 25 | H***9 | Hose Clamp Ass'y | |
| 26 | H***0 | Screw | |
| 27 | H***1 | Name Plate | |
| 28 | H***2 | Relay | |
| 3 | H***6 | Intake Case Ass'y | |
| 3-1 | H***2 | External Filter | |
| 3-2 | H***3 | Internal Filter | |
| 4 | H***7 | Heater Core | |
| 5 | H***8 | Valve Ass'y, Water | |
| 6 | H***9 | Intake Rod | |
| 7 | H***8 | EVAP INSU. LOW | |
| 8 | H***0 | Screw TH Tap | |
| 9 | H***1 | Resistor Ass'y Cer. |
