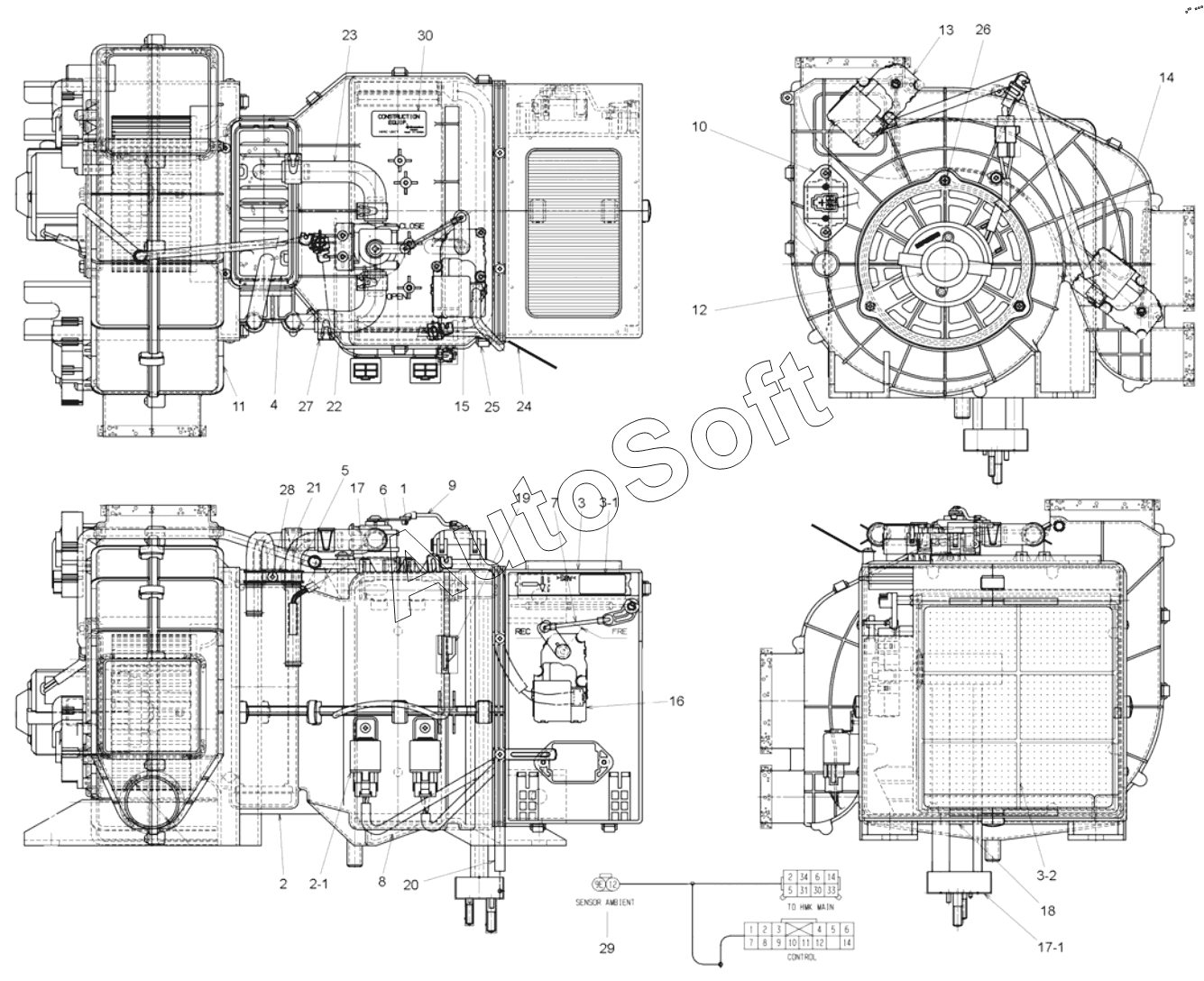

Каталог запасных частей к технике: Hidromek HMK 300LC3 (2015). AIRCONDITION AND HEATER UNIT B125601 -
1
2
2-1
3
3-1
3-2
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17-1
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0 | H***2 | AIRCONDITION UNIT | |
| 1 | H***4 | Case Ass'y, Upper | |
| 10 | H***6 | POWER TR | |
| 11 | H***A | CASE ASSY, BLOWER | |
| 12 | H***3 | Fan-Motor Ass'y | |
| 13 | H***4 | Mode/Actuator Ass'y, Vent | |
| 14 | H***5 | Mode/Actuator | |
| 15 | H***3 | MODE/ACTUATOR ASSY, TEMP | |
| 16 | H***7 | Mode/Actuator Ass'y, Intake | |
| 17 | H***8 | Evap. Core Ass'y | |
| 17-1 | H***9 | Cap, Flange | |
| 18 | H***1 | Side Plate | |
| 19 | H***2 | Duct Sensor | |
| 2 | H***5 | Case Ass'y, Lower | |
| 2-1 | H***A | RELAY | |
| 20 | H***4 | HARNESS, A/C | |
| 21 | H***4 | H/Rad. Pipe Clamp | |
| 22 | H***9 | WATER HOSE | |
| 23 | H***0 | WATER HOSE | |
| 24 | H***6 | Wire Holder | |
| 25 | H***7 | Clip, Case | |
| 26 | H***8 | Hex. Head Screw | |
| 27 | H***A | HOSE CLAMP ASSY | |
| 28 | H***0 | Screw | |
| 29 | H***5 | SENSOR, AMBIENT TEMP. | |
| 3 | H***A | INTAKE CASE ASSY | |
| 3-1 | H***2 | External Filter | |
| 3-2 | H***3 | Internal Filter | |
| 30 | H***A | NAME PLATE | |
| 4 | H***7 | Heater Core | |
| 5 | H***7 | INLET PIPE &TEMP.SENSOR ASSY | |
| 6 | H***1 | VALVE ASSY, WATER | |
| 7 | H***9 | Intake Rod | |
| 8 | H***8 | EVAP INSU. LOW | |
| 9 | H***2 | ROD TEMP |
