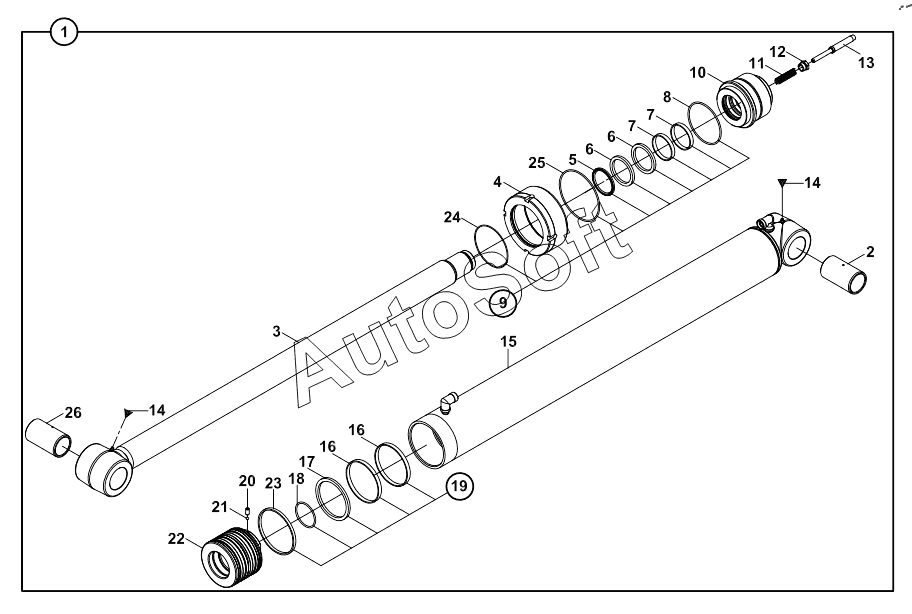

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). RAM, MAIN BOOM, BACKHOE A60069 -
1
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Ram, main boom | |
| 2 | 8***0 | BUSHING | |
| 3 | 2***1 | Rod | |
| 4 | 2***5 | Cover | |
| 5 | N***7 | Scraper | |
| 6 | N***3 | U-cap | |
| 7 | N***7 | Guide ring, piston | |
| 8 | N***6 | O-RING | |
| 9 | S***6 | Seal kit, end cap | |
| 10 | 2***0 | Cap, end | |
| 11 | 8***0 | SPRING | |
| 12 | 8***0 | BOLT, PLUNGER | |
| 13 | 8***0 | PLUNGER, RESTRICTOR | |
| 14 | N***0 | Lubricants | |
| 15 | 2***2 | Cylinder | |
| 16 | N***7 | Guide ring, end cap | |
| 17 | N***6 | Seal, piston | |
| 18 | N***3 | O-Ring | |
| 19 | S***5 | Seal kit, piston | |
| 20 | N***0 | SETSCREW | |
| 21 | N***0 | Ball | |
| 22 | 2***5 | Piston | |
| 23 | N***5 | GUIDE RING, PISTON | |
| 24 | N***0 | O-ring, cover | |
| 25 | N***0 | O-ring, cover | |
| 26 | 8***2 | Bushing |
