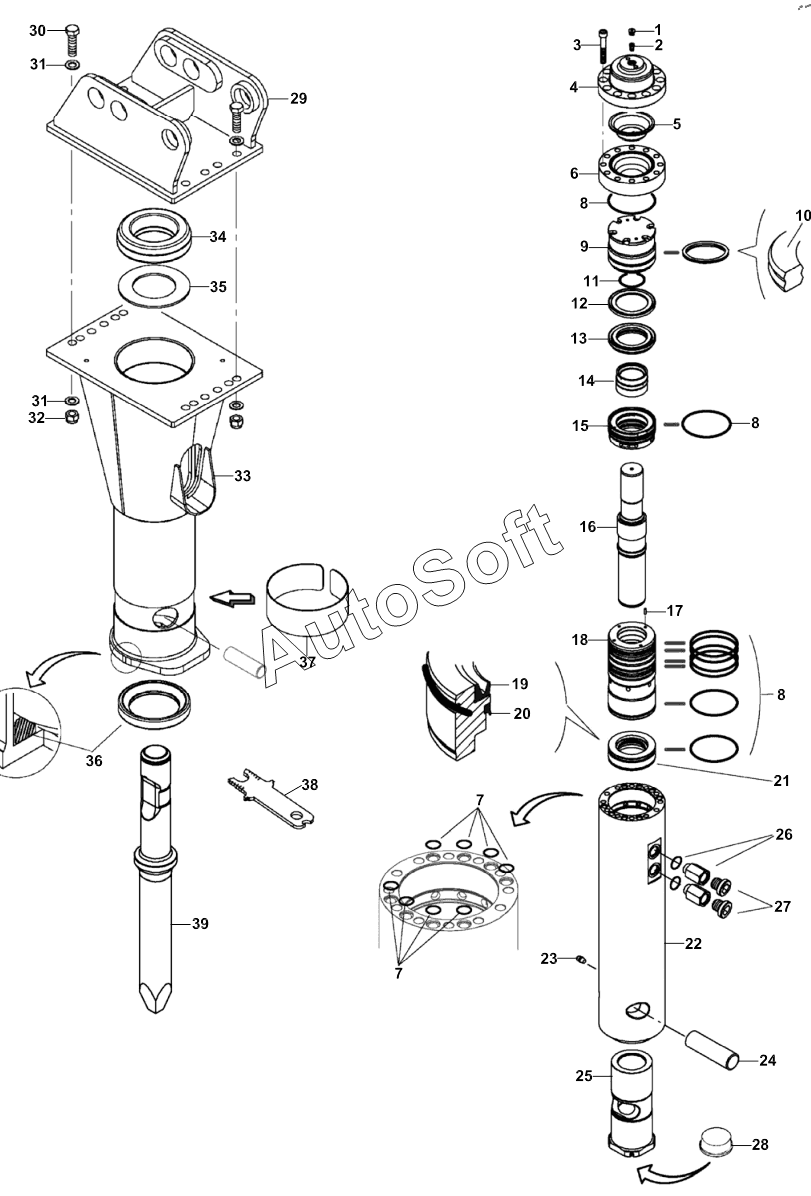

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). BREAKER, MONTABERT- SC 28 A60001 -
1
2
3
4
5
6
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39A
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***0 | Plug, safety | |
| 10 | S***4 | Seal | |
| 11 | S***6 | Seal | |
| 12 | S***0 | GASKET, CANICAL | |
| 13 | S***6 | DISTRIBUTOR, INNER | |
| 14 | S***3 | Distributor | |
| 15 | S***4 | Distribution box | |
| 16 | S***7 | Strike piston | |
| 17 | S***6 | Pin, centering | |
| 18 | S***2 | Lower body, breaker valve | |
| 19 | S***2 | Seal | |
| 2 | S***2 | Calack | |
| 20 | S***3 | Scraper seal | |
| 21 | S***0 | Seal casing | |
| 22 | S***9 | Cylinder | |
| 23 | S***0 | GREASE NIPPLE | |
| 24 | S***9 | RETAINER PIN | |
| 25 | S***8 | Chisel holder bushing | |
| 26 | S***6 | Adapter | |
| 27 | S***6 | Plug | |
| 28 | S***2 | Plug | |
| 29 | S***2 | CONNECTION BRACKET | |
| 3 | S***4 | Bolt | |
| 30 | S***8 | BOLT | |
| 31 | S***4 | WASHER | |
| 32 | S***6 | NUT | |
| 33 | S***0 | PROTECTION BRACKET | |
| 34 | S***2 | Dumper, upper | |
| 35 | S***3 | Washer, upper | |
| 36 | S***1 | Dumper, lower | |
| 37 | S***4 | SPRINGY RING, SAFETY | |
| 38 | S***2 | SPANNER, CONTROL | |
| 39A | F***5 | CHISEL (MOIL) | |
| 39B | F***4 | CHISEL (FLAT) | |
| 4 | S***8 | Upper flange | |
| 5 | S***8 | Diaphragm | |
| 6 | S***7 | Lower flange | |
| 7 | S***7 | O-RING | |
| 8 | S***2 | O-ring | |
| 9 | S***8 | DISTRIBUTOR, MAIN |
