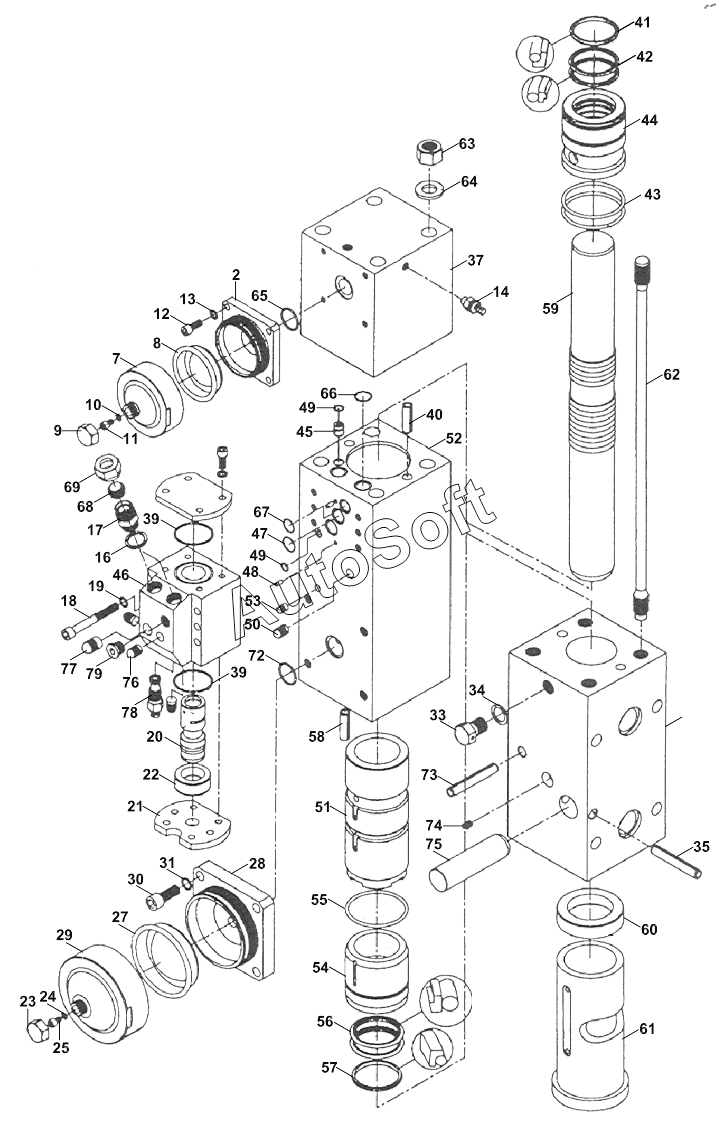

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). BREAKER, LIFTON LH 360 A60001 -
55
64
63
62
61
60
59
58
57
56
65
54
53
52
51
50
49
49
48
47
74
79
78
77
76
75
46
73
72
69
68
67
66
24
23
22
21
20
19
18
17
16
25
14
13
12
11
10
9
8
7
45
44
43
42
41
40
39
39
37
2
35
34
33
31
30
29
28
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | S***0 | ACCUMULATOR BODY | |
| 7 | S***5 | ACCUMULATOR COVER | |
| 8 | S***0 | DIAPHRAGM | |
| 9 | S***5 | PROTECTIVE NUT | |
| 10 | S***0 | SEAL RING | |
| 11 | S***5 | CHARGING SCREW | |
| 12 | S***0 | SCREW M10x25 | |
| 13 | S***5 | WASHER | |
| 14 | S***0 | AIR VALVE | |
| 15 | S***5 | COVER | |
| 16 | S***0 | SEAL RING | |
| 17 | S***5 | HOSE CONNECTION | |
| 18 | S***0 | SCREW M12x100 | |
| 19 | S***5 | WASHER | |
| 20 | S***0 | REVERSING SPOOL | |
| 21 | S***5 | COVER | |
| 22 | S***0 | GUIDE SOCKET | |
| 23 | S***5 | PROTECTIVE NUT | |
| 24 | S***0 | SEAL RING | |
| 25 | S***5 | CHARGING SCREW | |
| 27 | S***5 | DIAPHRAGM | |
| 28 | S***0 | ACCUMULATOR BODY | |
| 29 | S***5 | ACCUMULATOR COVER | |
| 30 | S***0 | SCREW M16x40 | |
| 31 | S***5 | WASHER | |
| 33 | S***0 | AIR VENT SCREW | |
| 34 | S***5 | WASHER | |
| 35 | S***0 | ROLL PIN | |
| 36 | S***5 | NOSE PART | |
| 37 | S***0 | REAR BADY | |
| 39 | S***5 | O-RING | |
| 40 | S***0 | ROLL PIN | |
| 41 | S***5 | ROD WIPER | |
| 42 | S***0 | SEAL | |
| 43 | S***5 | O-RING | |
| 44 | S***0 | REAR BUSHING | |
| 45 | S***5 | PLUG | |
| 46 | S***0 | VALVE HOUSING | |
| 47 | S***5 | O-RING | |
| 48 | S***0 | ROLL PIN | |
| 49 | S***5 | O-RING | |
| 50 | S***0 | EXPANDER | |
| 51 | S***5 | CYLINDER | |
| 52 | S***0 | HOUSING | |
| 53 | S***5 | EXPANTER | |
| 54 | S***0 | FRONT BUSHING | |
| 55 | S***5 | O-RING | |
| 56 | S***5 | SEAL | |
| 57 | S***0 | ROD WIPER | |
| 58 | S***0 | ROLL PIN | |
| 59 | S***5 | STRIKING PISTON | |
| 60 | S***0 | STOP RING | |
| 61 | S***5 | CHISEL BUSHING | |
| 62 | S***0 | STAY BOLT M24x700 | |
| 63 | S***5 | NUT M24 | |
| 64 | S***0 | WASHER | |
| 65 | S***0 | O-RING | |
| 66 | S***5 | O-RING | |
| 67 | S***5 | O-RING | |
| 68 | S***0 | PLUG | |
| 69 | S***5 | NUT | |
| 70 | S***5 | WASHER | |
| 71 | S***0 | SCREW M10x25 | |
| 72 | S***0 | O-RING | |
| 73 | S***0 | ROLL PIN | |
| 74 | S***0 | GREASE NIPPLE | |
| 75 | S***5 | CHISEL PIN | |
| 76 | S***0 | EXPANTER | |
| 77 | S***0 | EXPANTER | |
| 78 | S***5 | PRESSURE RELIEF VALVE | |
| 79 | S***5 | PLUG | |
| 80 | S***0 | VALVE HOUSING COMPL. | |
| 81 | S***5 | ACCUMULATOR | |
| 82 | S***0 | ACCUMULATOR | |
| 84 | S***0 | SEAL KIT |
