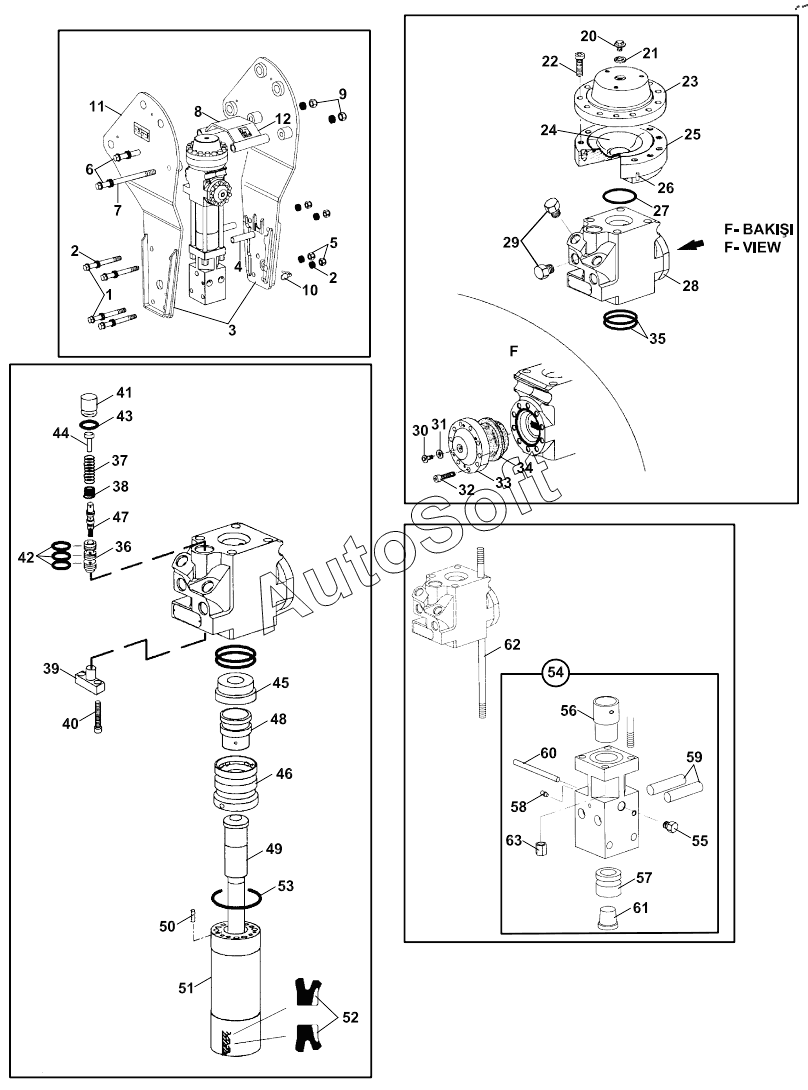

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). BREAKER, MONTABERT- 95 A60001 -
51
37
38
39
40
41
42
43
44
45
46
47
48
49
50
36
52
53
54
55
56
57
58
59
60
61
62
63
22
2
2
3
4
5
6
7
8
9
10
11
12
20
21
1
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***3 | BOLT | |
| 2 | S***7 | WASHER | |
| 3 | S***1 | SIDE PLATES, RIGHT AND LEFT | |
| 4 | S***9 | SPACER | |
| 5 | S***9 | NUT | |
| 6 | S***1 | SCREW | |
| 7 | S***0 | WASHER | |
| 8 | S***8 | PROTECTING PLATE | |
| 9 | S***0 | NUT | |
| 10 | S***9 | PIN | |
| 11 | S***6 | LABEL, SAFETY | |
| 12 | S***1 | STICKER, SOUND LEVEL POWER | |
| 20 | S***0 | SCREW | |
| 21 | S***0 | RING | |
| 22 | S***6 | SCREW | |
| 23 | S***1 | UPPER FLANGE | |
| 24 | S***1 | DIAPHRAGM | |
| 25 | S***1 | LOWER FLANGE | |
| 26 | S***6 | HELICOIL THREAD | |
| 27 | S***4 | O-RING | |
| 28 | S***9 | BACK HEAD | |
| 29 | S***6 | PLUG | |
| 30 | S***0 | SCREW | |
| 31 | S***0 | RING | |
| 32 | S***7 | SCREW | |
| 33 | S***9 | COVER | |
| 34 | S***7 | DIAPHRAGM | |
| 35 | S***2 | O-ring | |
| 36 | S***9 | LINING | |
| 37 | S***1 | SPRING | |
| 38 | S***1 | SHIM | |
| 39 | S***4 | STOP PLATE | |
| 40 | S***7 | SCREW | |
| 41 | S***6 | PLUG | |
| 42 | S***4 | O-RING | |
| 43 | S***9 | O-RING | |
| 44 | S***8 | SPRING THRUST | |
| 45 | S***1 | DISTRIBUTION COVER | |
| 46 | S***1 | DISTRIBUTION BOX | |
| 47 | S***7 | SLIDE | |
| 48 | S***6 | DISTRIBUTOR | |
| 49 | S***9 | STRIKE PISTON | |
| 50 | S***3 | PIN | |
| 51 | S***1 | CYLINDER | |
| 52 | S***7 | LIP SEAL | |
| 53 | S***0 | O-RING | |
| 54 | S***1 | FRONT GUIDE, ASSY | |
| 55 | S***5 | PLUG | |
| 56 | S***3 | UPPER CHUCK BUSHING | |
| 57 | S***4 | LOWER CHUCK BUSHING | |
| 58 | S***0 | GREASE NIPPLE | |
| 59 | S***6 | RETAINING RING | |
| 60 | S***7 | PIN | |
| 61 | S***1 | PLUG, PLASTIC | |
| 62 | S***4 | ASSEMBLING BOLT | |
| 63 | S***8 | NUT | |
| 64 | S***4 | SEAL PACKAGE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
