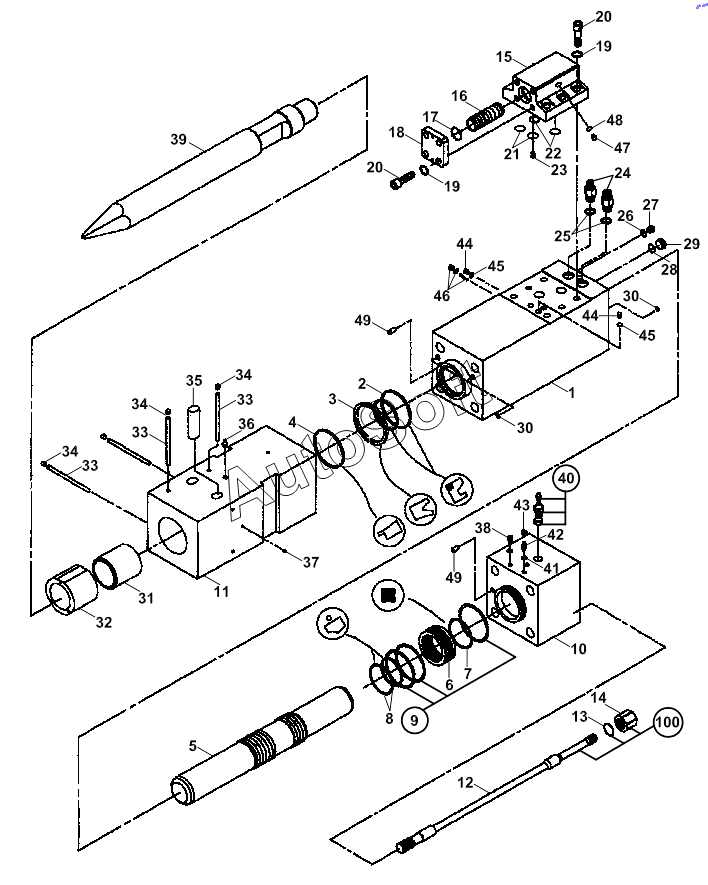

Каталог запасных частей к технике: Hidromek HMK 102S MAESTRO (2011). BREAKER, DEMO S700V A60001 -
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
33
34
34
34
35
36
37
38
39A
40
41
42
43
44
44
45
45
46
47
48
49
49
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | S***8 | CYLINDER | |
| 10 | S***6 | HEAD CAP | |
| 100 | S***6 | THROUGH BOLT SET | |
| 11 | S***7 | FRONT HEAD | |
| 12 | S***7 | BOLT | |
| 13 | S***8 | Washer, for t bolt | |
| 14 | S***9 | NUT | |
| 15 | S***4 | VALVE CASE | |
| 16 | S***3 | Valve | |
| 17 | S***8 | O-ring | |
| 18 | S***5 | VALVE PLATE | |
| 19 | S***6 | WASHER | |
| 2 | S***7 | Ring, buffer | |
| 20 | S***5 | BOLT | |
| 21 | S***3 | O-ring | |
| 22 | S***7 | O-ring | |
| 23 | S***0 | Plug, choke | |
| 24 | S***7 | ADAPTER | |
| 25 | S***6 | O-ring | |
| 26 | S***9 | O-ring | |
| 27 | S***6 | Plug, hex Socket | |
| 28 | S***9 | O-ring | |
| 29 | S***8 | Plug, hex Socket | |
| 3 | S***3 | U-packing | |
| 30 | S***3 | O-ring | |
| 31 | S***2 | Ring thrust | |
| 32 | S***1 | FRONT COVER | |
| 33 | S***4 | Pin stop | |
| 34 | S***0 | PLUG | |
| 35 | S***2 | CHISEL PIN | |
| 36 | S***0 | Grease nipple | |
| 37 | S***5 | Plug hollow | |
| 38 | S***5 | AIR CAP ASS'Y | |
| 39A | F***0 | Chisel | |
| 39B | F***5 | Chisel | |
| 4 | S***5 | Dust seal | |
| 40 | S***5 | GAS VALVE SET | |
| 41 | S***7 | O-ring | |
| 42 | S***6 | ADAPTER | |
| 43 | S***0 | CAP | |
| 44 | S***7 | Plug, hex Socket | |
| 45 | S***1 | O-ring | |
| 46 | S***5 | Adjust ass'y | |
| 47 | S***4 | Plug, hex Socket | |
| 48 | S***5 | O-ring | |
| 49 | S***7 | Pin knock | |
| 5 | S***9 | Piston | |
| 50 | S***0 | SEAL SET | |
| 6 | S***6 | CYLINDER BUSH | |
| 7 | S***1 | QUARD RING | |
| 8 | S***4 | SEAL SET | |
| 9 | S***1 | O-ring |
