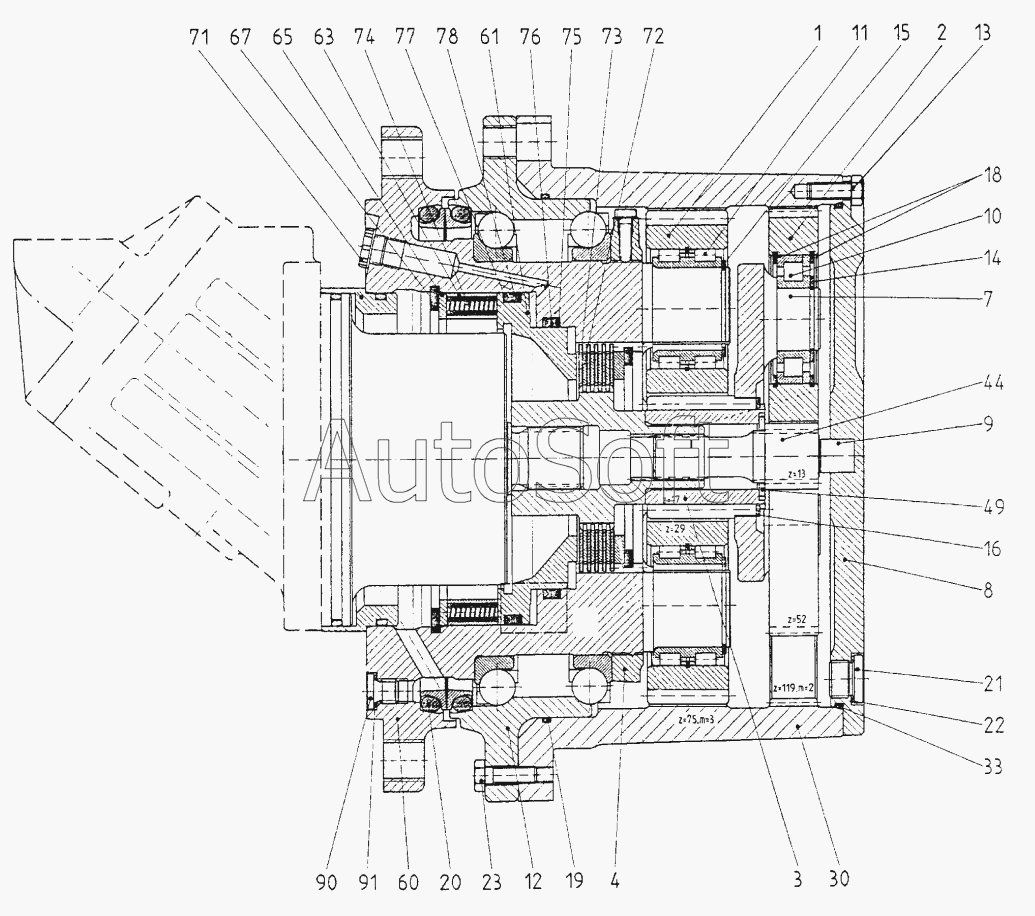

Каталог запасных частей к технике: JCB VM-115 D/PD (2006). Редуктор/Gear
1
2
3
4
7
8
9
10
11
12
13
14
15
16
18
19
20
21
22
23
30
33
44
49
60
61
63
65
67
71
72
73
74
75
76
77
78
90
91
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07210/10300 | 0***0 | Gear | |
| 1 | 0***0 | Planet gear | |
| 10 | 0***6 | Cylindrical roller bearing | |
| 11 | 0***4 | Cylindrical roller bearing | |
| 12 | 0***2 | Ball bearing | |
| 13 | 0***0 | Hexagon screw M8x20 DIN933 | |
| 14 | 0***7 | Retaining ring 30x2 DIN471 | |
| 15 | 0***0 | Retaining ring 40x1,75 DIN471 | |
| 16 | 0***0 | Retaining ring | |
| 18 | 0***2 | Retaining ring | |
| 19 | 0***0 | O-ring 250x3 | |
| 2 | 0***0 | Planet gear | |
| 20 | 0***3 | Axial face seal | |
| 21 | 0***5 | Screw plug M18x1,5 DIN908 | |
| 22 | 0***3 | Seal ring 18x22x1,5 DIN7603 | |
| 23 | 0***5 | Hexagon screw M8x25 DIN933 | |
| 3 | 0***1 | Sun gear | |
| 30 | 0***5 | Ring gear | |
| 33 | 0***6 | O-ring 235x3 | |
| 4 | 0***1 | Shaft nut | |
| 44 | 0***8 | Sun gear shaft | |
| 49 | 0***9 | Drum flange | |
| 60 | 0***4 | Spindle | |
| 61 | 0***0 | Piston | |
| 63 | 0***1 | Intermediate ring | |
| 65 | 0***3 | Disc | |
| 67 | 0***0 | Retaining ring 160x4 | |
| 7 | 0***5 | Planet carrier | |
| 71 | 0***5 | Plug | |
| 72 | 0***1 | Internal lamella | |
| 73 | 0***6 | External lamella | |
| 74 | 0***4 | Compression spring | |
| 75 | 0***5 | Back-up ring | |
| 76 | 0***6 | Quad ring | |
| 77 | 0***7 | Back-up ring | |
| 78 | 0***8 | Quad ring | |
| 8 | 0***2 | Cover | |
| 9 | 0***3 | Cylinder roller | |
| 90 | 0***6 | Screw plug M12x1,5 | |
| 91 | 0***5 | Seal ring A12x15,5 DIN7603 |
