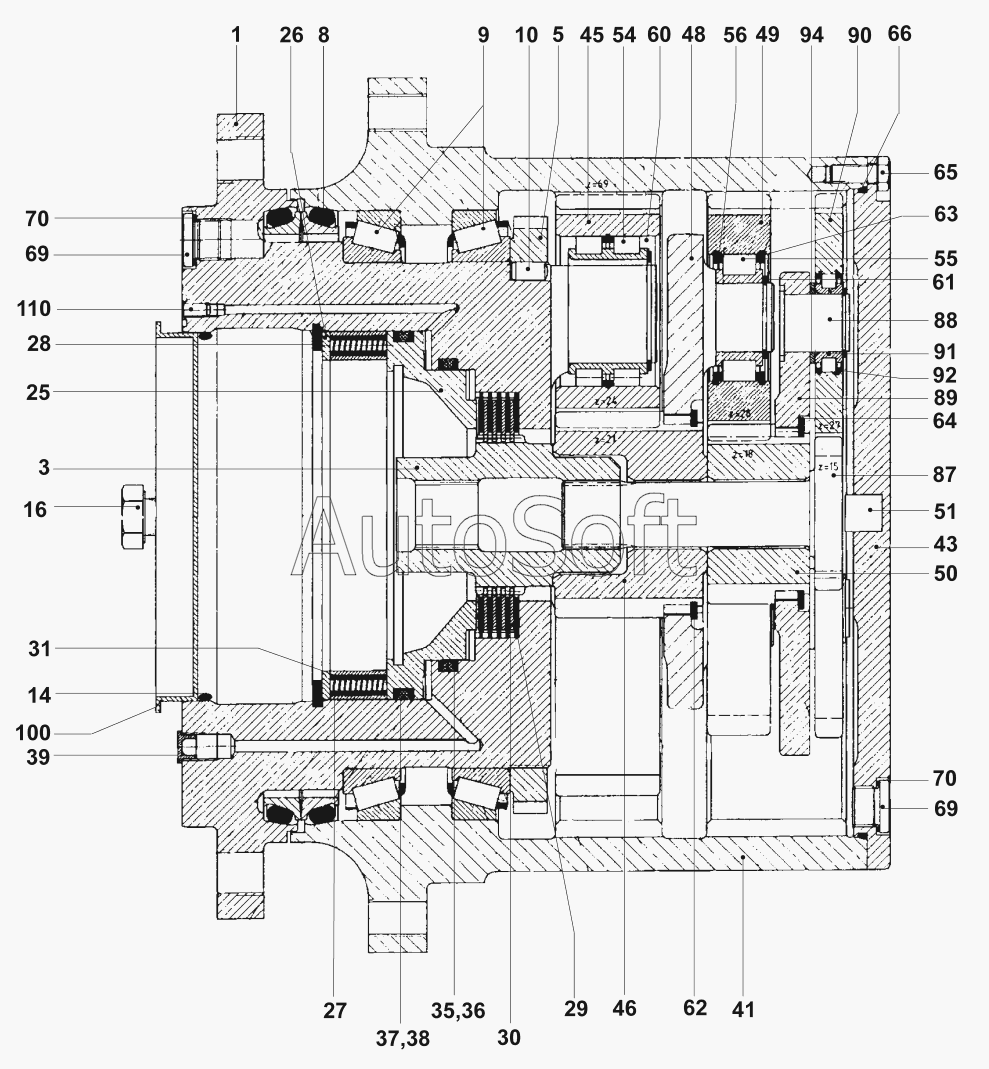

Каталог запасных частей к технике: JCB VM-146D/PD (2005). Редуктор
1
3
5
8
9
10
14
16
25
26
27
28
29
30
31
35
36
37
38
39
41
43
45
46
48
49
50
51
51
55
56
60
61
62
63
64
65
66
69
69
70
70
87
88
89
90
91
92
94
100
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 07262/20305 | 0***5 | Gear | |
| 1 | 0***0 | Spindle | |
| 10 | 0***6 | Parallel pin | |
| 100 | 0***2 | Plug | |
| 110 | 0***3 | Headless screw | |
| 14 | 0***1 | O-ring 150x4 | |
| 16 | 0***5 | Hexagon screw M16x35 DIN933 | |
| 25 | 0***0 | Piston | |
| 26 | 0***1 | Disc | |
| 27 | 0***2 | Intermediate ring | |
| 28 | 0***0 | Retaining ring 160x4 | |
| 29 | 0***6 | External lamella | |
| 3 | 0***5 | Driver | |
| 30 | 0***1 | Internal lamella | |
| 31 | 0***6 | Compression spring | |
| 35 | 0***5 | Back-up ring | |
| 36 | 0***6 | Quad ring | |
| 37 | 0***8 | Quad ring | |
| 38 | 0***7 | Back-up ring | |
| 39 | 0***9 | Plug | |
| 41 | 0***0 | Ring gear | |
| 43 | 0***1 | Cover | |
| 45 | 0***3 | Planet gear | |
| 46 | 0***2 | Sun gear | |
| 48 | 0***3 | Planet carrier | |
| 49 | 0***4 | Planet gear | |
| 5 | 0***6 | Shaft nut | |
| 50 | 0***5 | Sun gear | |
| 51 | 0***9 | Cylindrical roller bearing | |
| 51 | 0***0 | Cylinder roller | |
| 55 | 0***0 | Cylindrical roller bearing | |
| 56 | 0***1 | Locating ring | |
| 60 | 0***5 | Retaining ring 45x1,75 DIN471 | |
| 61 | 0***0 | Retaining ring 30x1,5 DIN471 | |
| 62 | 0***0 | Retaining ring 80x2,5 DIN471 | |
| 63 | 0***5 | Retaining ring 55x2 DIN472 | |
| 64 | 0***0 | Retaining ring 70x2,5 DIN471 | |
| 65 | 0***0 | Hexagon screw M8x20 DIN933 | |
| 66 | 0***2 | O-ring 270x3 | |
| 69 | 0***5 | Screw plug M18x1,5 DIN908 | |
| 70 | 0***3 | Seal ring 18x22x1,5 DIN7603 | |
| 8 | 0***7 | Axial face seal | |
| 87 | 0***5 | Sun gear shaft | |
| 88 | 0***6 | Bolt | |
| 89 | 0***7 | Planet carrier | |
| 9 | 0***8 | Roller bearing | |
| 90 | 0***8 | Planet gear | |
| 91 | 0***9 | Cylindrical roller bearing | |
| 92 | 0***5 | Retaining ring 25x1,2 DIN471 | |
| 94 | 0***1 | Locating ring |
