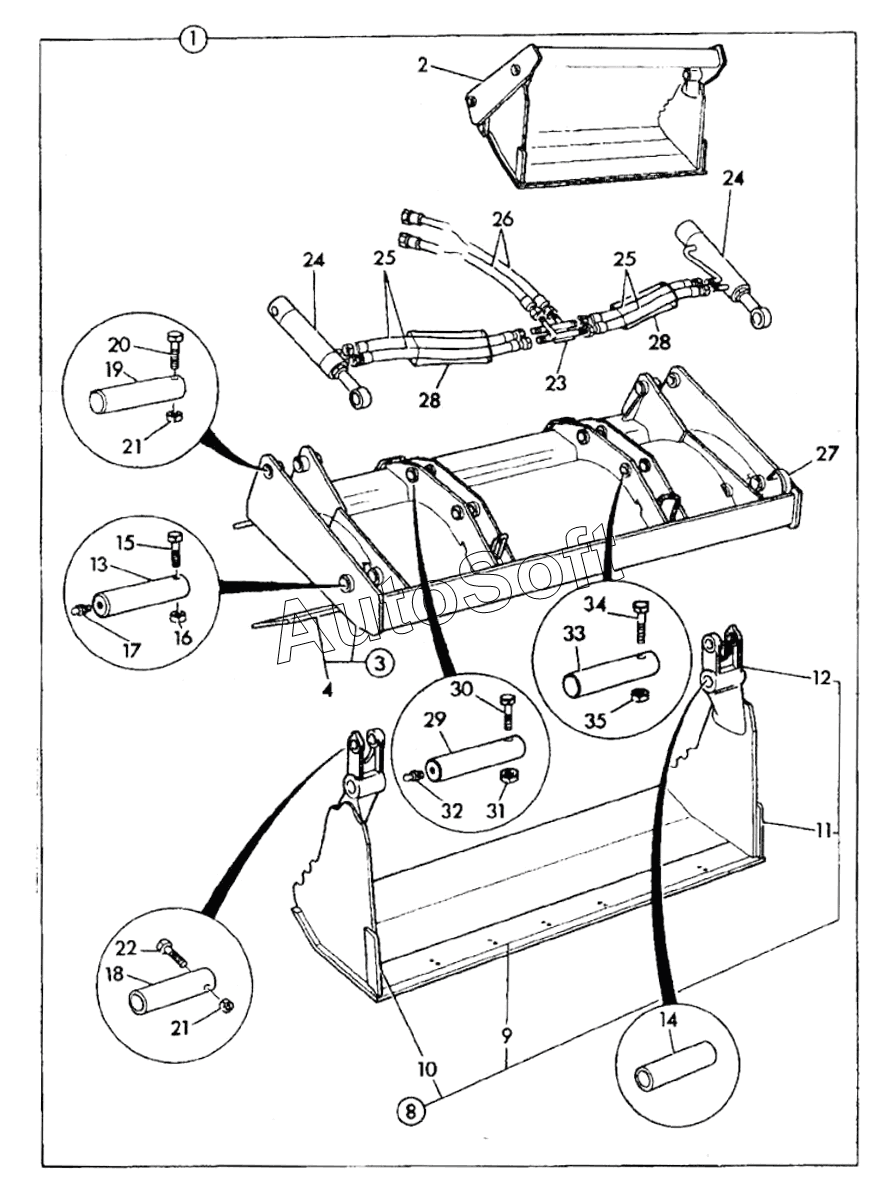

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). SHOVEL, CLAM, 6 IN 1 2350MM (7'8.5") WIDE 1.0M3 (From:, To: M1617693)
1
1
1
2
3
3
3
4
8
9
10
11
12
12
13
13A
13B
14
15
16
17
18
18A
18B
19
20
21
21
22
23
23
24
24
25
25
26
27
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Shovel | |
| 1 | 1***7 | Shovel | |
| 1 | 1***8 | Shovel | |
| 10 | 1***3 | Sidecutter right hand | |
| 11 | 1***2 | Sidecutter left hand | |
| 12 | 1***4 | Pivot casting right hand | |
| 12 | 1***5 | Pivot casting left hand | |
| 13 | 8***7 | Pin pivot | |
| 13A | 8***A | Pin pivot | |
| 13B | 8***B | Pin pivot | |
| 14 | 1***3 | Bush | |
| 15 | 1***Z | Bolt | |
| 16 | 1***Z | Nut Philidas Thin | |
| 17 | 1***1 | Nipple grease | |
| 18 | 8***8 | Pin pivot | |
| 18A | 8***A | Pin pivot | |
| 18B | 8***B | Pin pivot | |
| 19 | 8***8 | Pin pivot | |
| 2 | N***P | None serviced part | |
| 20 | 1***Z | Bolt | |
| 21 | 1***Z | Nut Lock | |
| 22 | 1***Z | Bolt | |
| 23 | 1***8 | Pipe assembly backblade | |
| 23 | 3***8 | Pipe assembly, backblade | |
| 24 | 5***7 | Ram clamshovel black | |
| 25 | 6***0 | Hose | |
| 26 | 6***6 | Hose | |
| 27 | 8***8 | Label indicator | |
| 28 | N***F | Not fitted | |
| 29 | 8***1 | Pin Pivot | |
| 3 | 1***8 | Blade back | |
| 3 | 1***9 | Blade back | |
| 3 | 1***0 | Blade back | |
| 30 | 1***Z | Bolt | |
| 31 | 1***Z | Nut Lock | |
| 32 | 1***1 | Nipple Grease | |
| 33 | 8***1 | Pin Pivot | |
| 34 | 1***Z | Bolt | |
| 35 | 1***Z | Nut Lock | |
| 4 | 1***2 | Toeplate | |
| 51 | 8***5 | Plug blanking forkrail mtg bkt | |
| 8 | 1***0 | Jaw clamshovel | |
| 9 | 1***4 | Toeplate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
