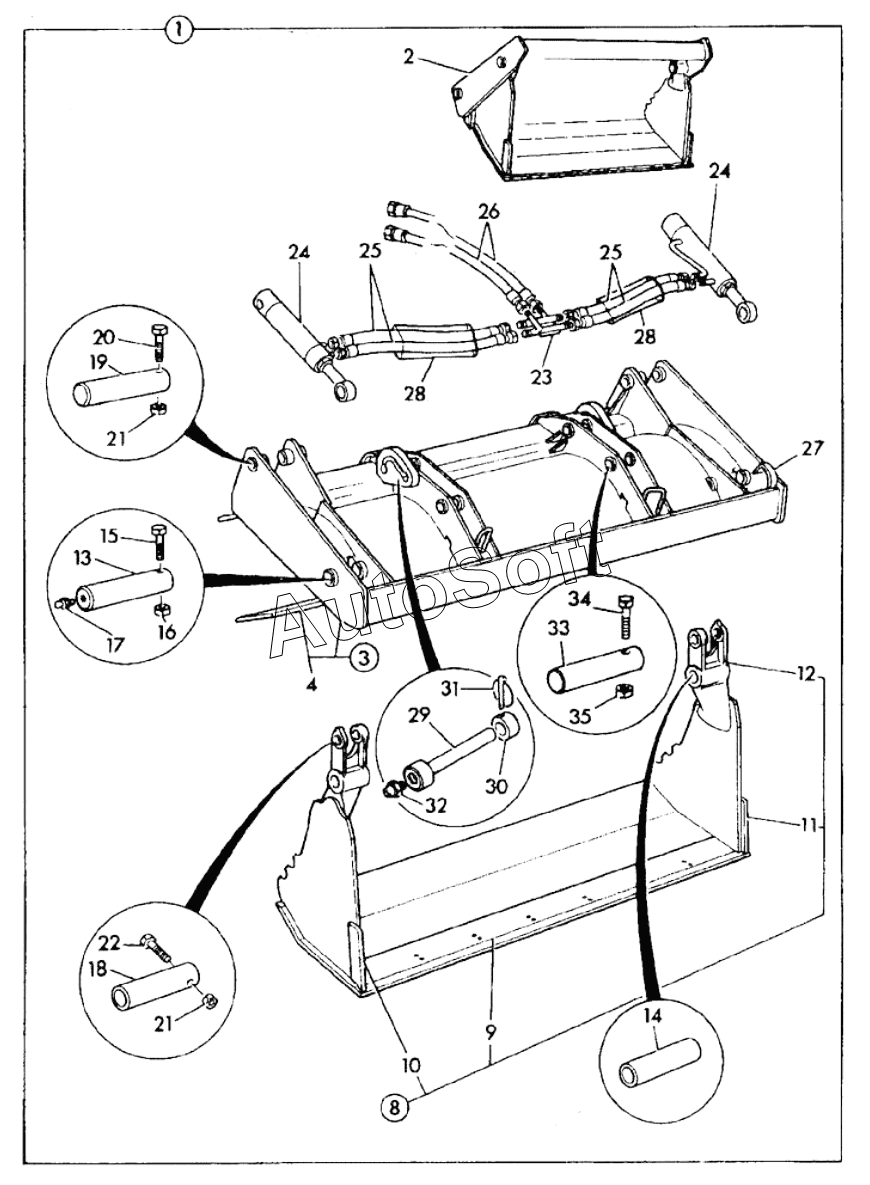

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). SHOVEL, CLAM, 6 IN 1 2350MM (7'8.5") WIDE 1.0M3 GERMAN (From:, To: M1620242)
1
1
2
3
3
4
8
9
9A
10
11
12
12
13
13A
13B
14
15
16
17
18
18A
18B
19
20
21
21
22
23
24
24
25
25
26
27
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Shovel | |
| 1 | 1***0 | Shovel | |
| 10 | 1***3 | Sidecutter right hand | |
| 11 | 1***2 | Sidecutter left hand | |
| 12 | 1***4 | Pivot casting right hand | |
| 12 | 1***5 | Pivot casting left hand | |
| 13 | 8***7 | Pin pivot | |
| 13A | 8***A | Pin pivot | |
| 13B | 8***B | Pin pivot | |
| 14 | 1***3 | Bush | |
| 15 | 1***Z | Bolt | |
| 16 | 1***Z | Nut Philidas Thin | |
| 17 | 1***1 | Nipple grease | |
| 18 | 8***8 | Pin pivot | |
| 18A | 8***A | Pin pivot | |
| 18B | 8***B | Pin pivot | |
| 19 | 8***8 | Pin pivot | |
| 2 | N***P | None serviced part | |
| 20 | 1***Z | Bolt | |
| 21 | 1***Z | Nut Lock | |
| 22 | 1***Z | Bolt | |
| 23 | 5***0 | Pipe Assembly | |
| 24 | 5***7 | Ram clamshovel black | |
| 25 | 6***0 | Hose | |
| 26 | 6***6 | Hose | |
| 27 | 8***8 | Label indicator | |
| 28 | 6***3 | Tube black pvc | |
| 29 | 9***0 | Pin pivot | |
| 3 | 1***1 | Blade back | |
| 3 | 1***2 | Blade back | |
| 30 | 1***0 | Boss | |
| 31 | 8***9 | Pin lynch with chain | |
| 32 | 1***1 | Nipple Grease | |
| 33 | 8***1 | Pin Pivot | |
| 34 | 1***Z | Bolt | |
| 35 | 1***Z | Nut Lock | |
| 4 | 1***2 | Toeplate | |
| 51 | 8***5 | Plug blanking forkrail mtg bkt | |
| 8 | 1***0 | Jaw clamshovel | |
| 9 | 1***4 | Toeplate | |
| 9A | 1***8 | Plate |
