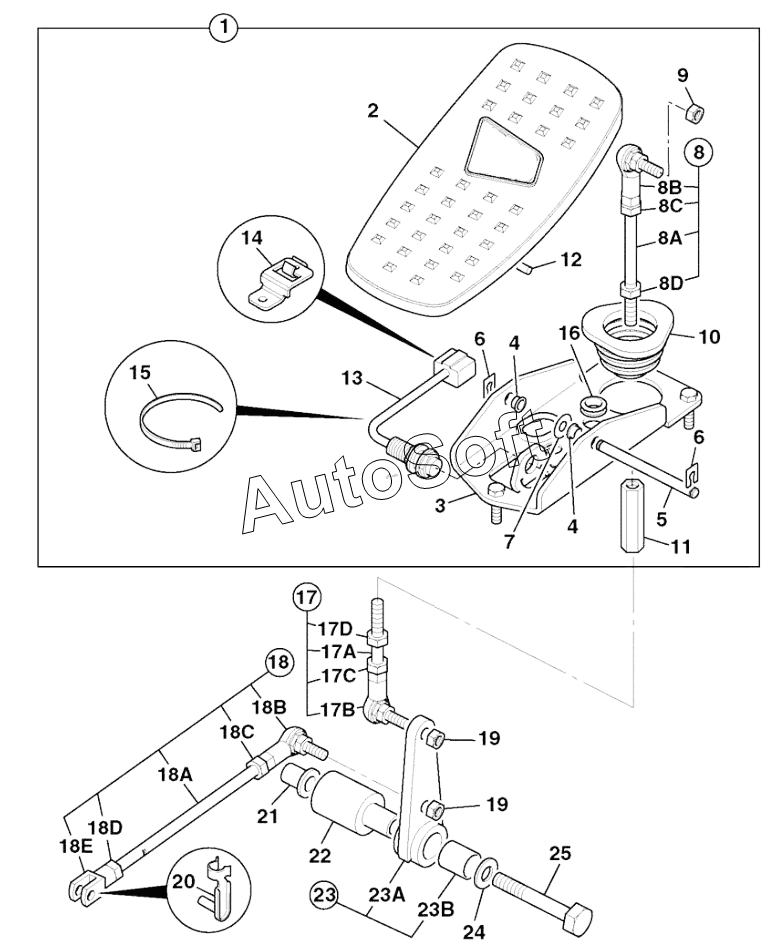

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). CONTROLS AUXILIARY VALVE DETAILS PEDAL AND LINKAGE GEAR PUMP (To: M0960980)
1
1
2
3
4
4
5
6
6
7
8
8A
8B
8C
8D
9
10
11
12
13
13
14
15
16
16
17
17A
17B
17C
17D
18
18A
18B
18C
18D
18E
19
19
20
21
22
23
23
23A
23B
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Pedal Assembly, Auxiliary Rod Operated | |
| 1 | 1***9 | Pedal assembly, auxiliary +sensor, rod operated | |
| 10 | 3***0 | Gaiter Pedal, aux Control | |
| 11 | 8***3 | Adjuster nut, control rods | |
| 12 | 8***6 | Screw hammer drive | |
| 13 | 3***8 | Switch proximity | |
| 13 | 7***3 | Switch proximity, Red | |
| 14 | 7***7 | Clip Deutsch DT Mounting | |
| 15 | 8***4 | Tie Cable | |
| 16 | 2***4 | Grommet | |
| 16 | 2***4 | Grommet Blind | |
| 17 | 9***5 | Rod Control, Assembly | |
| 17A | N***P | None serviced part | |
| 17B | 1***2 | Joint Ball | |
| 17C | 1***Z | Nut Thin | |
| 17D | 8***8 | Lock Nut | |
| 18 | 9***0 | Rod control, assembly | |
| 18A | N***P | None serviced part | |
| 18B | 1***2 | Joint Ball | |
| 18C | 1***Z | Nut Thin | |
| 18D | 8***8 | Lock Nut | |
| 18E | 9***1 | Clevis fork | |
| 19 | 1***Z | Nut | |
| 2 | 3***0 | Pedal aux control (4mm hole for sensor | |
| 20 | 1***9 | Pin Spring | |
| 21 | 8***9 | Nut Rrivet | |
| 22 | 8***3 | Boss lever mtg. aux.exc control | |
| 23 | 1***5 | Lever aux.valve+bearing as supplied | |
| 23 | 3***3 | Lever aux.valve, + bearing as supplied | |
| 23A | N***P | None serviced part | |
| 23B | N***P | None serviced part | |
| 24 | 8***6 | Washer | |
| 25 | 1***Z | Bolt | |
| 3 | 3***1 | Bracket pedal, aux.control | |
| 4 | 8***7 | Bearing flanged, nyliner . | |
| 5 | 8***6 | Pivot Shaft | |
| 6 | 9***2 | Clip Safety | |
| 7 | 8***9 | Shim nylon, white | |
| 8 | 9***6 | Rod control, assembly as supplied | |
| 8A | N***P | None serviced part | |
| 8B | 1***1 | Joint ball end | |
| 8C | 8***8 | Lock Nut | |
| 8D | 1***Z | Nut Thin | |
| 9 | 1***Z | Nut |
