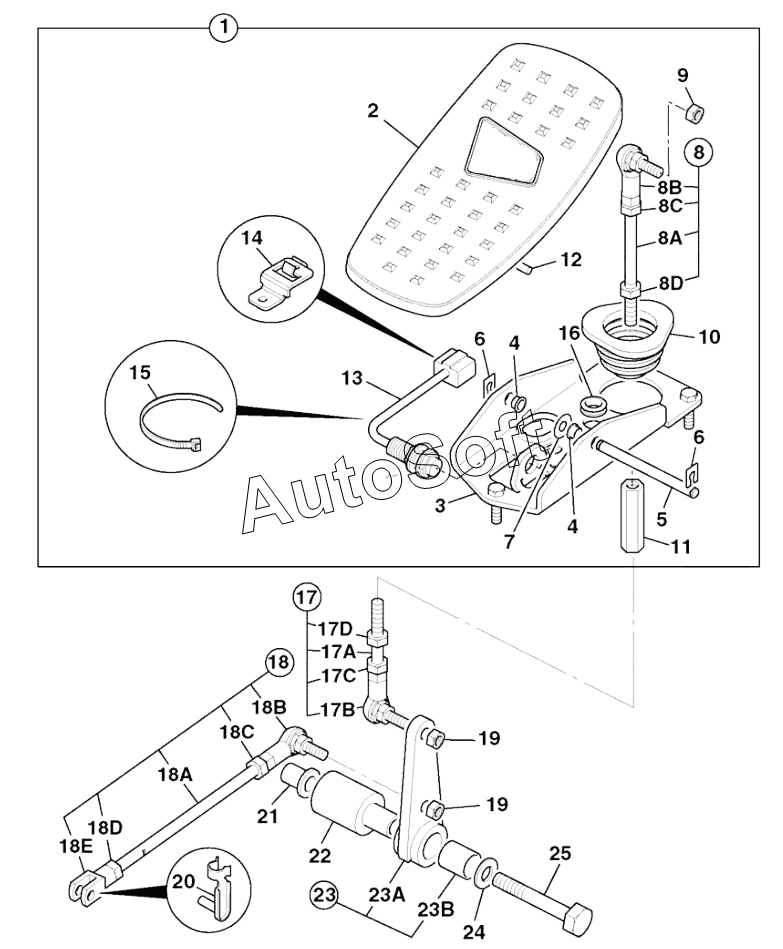

Каталог запасных частей к технике: JCB-3CX (Часть 1) (2015). CONTROLS AUXILIARY VALVE PEDAL & LINKAGE, GEAR PUMP MANUAL OR PCH (From: M0960980)
2
3
4
4
5
6
6
8
8A
8B
8C
8D
9
10
11
12
13
13
15
16
17
17A
17B
17C
17D
18
18A
18B
18C
18D
18E
19
19
20
21
22
23
23A
23B
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 3***0 | Gaiter Pedal, aux Control | |
| 11 | 8***3 | Adjuster nut, control rods | |
| 12 | 8***6 | Screw hammer drive | |
| 13 | 3***8 | Switch proximity | |
| 13 | 7***3 | Switch proximity, Red | |
| 15 | 8***4 | Tie Cable | |
| 16 | 9***7 | Seal aux.pedal | |
| 17 | 9***6 | Rod control, assembly as supplied | |
| 17A | N***P | None serviced part | |
| 17B | 1***1 | Joint ball end | |
| 17C | 8***8 | Lock Nut | |
| 17D | 8***8 | Lock Nut | |
| 18 | 9***0 | Rod control, assembly | |
| 18A | N***P | None serviced part | |
| 18B | 1***2 | Joint Ball | |
| 18C | 1***Z | Nut Thin | |
| 18D | 8***8 | Lock Nut | |
| 18E | 9***1 | Clevis fork | |
| 19 | 1***Z | Nut | |
| 2 | 3***1 | Pedal Aux. Control Nylon | |
| 20 | 1***9 | Pin Spring | |
| 21 | 8***9 | Nut Rrivet | |
| 22 | 8***3 | Boss lever mtg. aux.exc control | |
| 23 | 1***5 | Lever aux.valve+bearing as supplied | |
| 23A | N***P | None serviced part | |
| 23B | 8***3 | Bush plastic | |
| 24 | 8***6 | Washer | |
| 25 | 1***Z | Bolt | |
| 3 | 3***2 | Bracket Pedal Aux.Control | |
| 31 | 1***Z | Nut Self Lock | |
| 32 | 1***Z | Washer | |
| 4 | 8***7 | Bearing Flanged Nyliner | |
| 5 | 8***6 | Pivot Shaft | |
| 6 | 9***2 | Clip Safety | |
| 8 | 9***5 | Rod Control, Assembly | |
| 8A | N***P | None serviced part | |
| 8B | 1***2 | Joint Ball | |
| 8C | 1***Z | Nut Thin | |
| 8D | 1***Z | Nut Thin | |
| 9 | 1***Z | Nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
