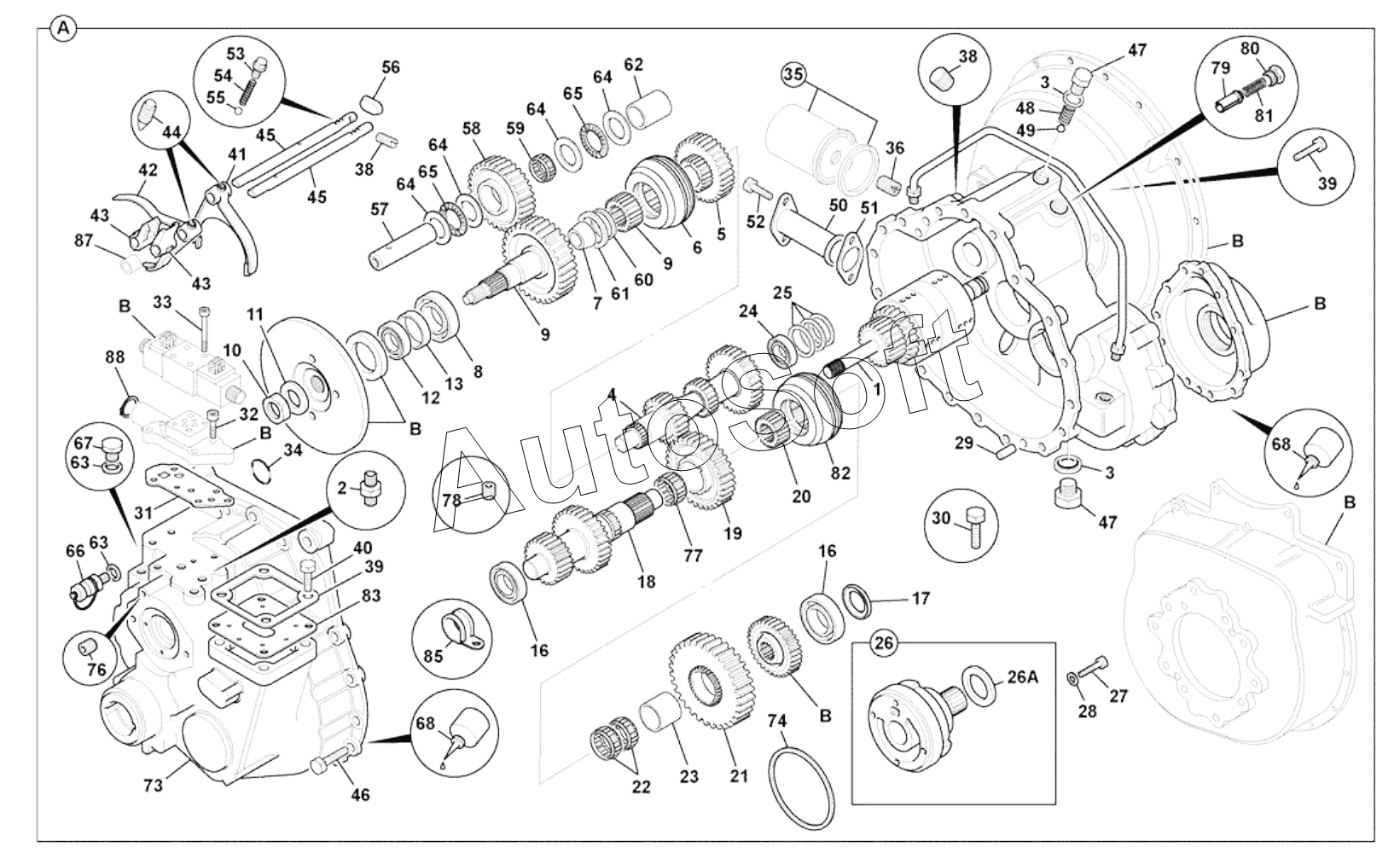

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). 441/00690 - 4WD-2WS COMMON COMPONENTS 460/00230
-2/673.gif)
A
1
2
3
3
4
5
6
7
8
9
9
10
11
12
13
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
38
38
39
39
40
41
42
43
43
44
45
45
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
64
64
64
65
65
66
67
68
68
73
73
74
76
77
78
79
80
81
82
83
85
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Unit Reverser | |
| 10 | 8***1 | Nut Stake | |
| 11 | 4***2 | Washer | |
| 12 | 9***0 | Bearing Taper Roller | |
| 13 | 9***0 | Kit set of spacers | |
| 16 | 9***9 | Bearing taper roller | |
| 17 | 4***9 | Kit graded spacers | |
| 18 | 4***1 | Layshaft | |
| 19 | 4***1 | Gear | |
| 2 | 1***7 | Adapter | |
| 20 | 4***0 | Sleeve Hub Shaft | |
| 21 | 4***9 | Gear | |
| 22 | 9***0 | Bearing Needle Roller | |
| 23 | 9***8 | Bearing Inner Race | |
| 24 | 9***0 | Bearing Tapper Roller | |
| 25 | 4***8 | Kit graded spacers | |
| 26 | 2***2 | Pump Assembly Transmission | |
| 27 | 1***Z | Bolt | |
| 28 | 8***1 | Washer Copper | |
| 29 | 4***1 | Dowel | |
| 3 | 1***8 | Washer Bonded | |
| 30 | 1***Z | Setscrew | |
| 31 | 8***5 | Gasket Valve Block | |
| 32 | 1***7 | Capscrew | |
| 33 | 1***Z | Capscrew | |
| 34 | 8***2 | O-Ring | |
| 35 | 5***6 | Element transmission filter | |
| 36 | 8***4 | Adapter | |
| 38 | 8***2 | Plug Taper | |
| 39 | 8***2 | Gasket | |
| 4 | 4***5 | Gear Mainshaft | |
| 40 | 8***1 | Setscrew | |
| 41 | 4***7 | Fork Selector | |
| 42 | 4***8 | Fork Selector | |
| 43 | 4***9 | Block Selector | |
| 44 | 4***0 | Screw | |
| 45 | 4***1 | Shaft Selector | |
| 45 | 4***2 | Shaft selector | |
| 46 | 8***7 | Setscrew flanged | |
| 47 | 8***1 | Plug | |
| 48 | 8***2 | Spring | |
| 49 | 9***8 | Bearing | |
| 5 | 4***4 | Gear | |
| 50 | 3***0 | Strainer Suction | |
| 51 | 8***7 | Gasket | |
| 52 | 1***Z | Screw | |
| 53 | 8***7 | Plug detent | |
| 54 | 8***4 | Spring | |
| 55 | 9***6 | Ball | |
| 56 | 4***1 | Roller Baulk | |
| 57 | 4***7 | Shaft Idler | |
| 58 | 4***0 | Gear Idler | |
| 59 | 9***0 | Bearing Needle Roller | |
| 6 | 4***0 | Synchroniser Assembly | |
| 60 | 4***2 | Spacer mainshaft seal | |
| 61 | 9***7 | Seal Oil Baffle | |
| 62 | 4***6 | Spacer Idler Gear | |
| 63 | 1***1 | Washer Bonded | |
| 64 | 8***1 | Washer Thrust | |
| 65 | 9***0 | Bearing Needle Thrust | |
| 66 | 4***0 | Adapter Pressure Test | |
| 67 | 8***9 | Plug | |
| 68 | 4***1 | Gasket multi | |
| 69 | 4***0 | Grease High Pressure | |
| 7 | 9***5 | Bearing Taper Roller | |
| 70 | 4***2 | Sealant | |
| 73 | 4***5 | Casing rear | |
| 73 | 4***0 | Casing rear | |
| 74 | 8***1 | Seal Rear | |
| 76 | 8***1 | Plug | |
| 77 | 9***0 | Bearing Needle Roller | |
| 78 | 8***7 | Screw Bleed | |
| 79 | 4***8 | Spool Adapter Solenoid | |
| 8 | 9***5 | Bearing taper roller | |
| 80 | 8***1 | Plug | |
| 81 | 8***0 | Spring Compression | |
| 82 | N***F | Not fitted | |
| 83 | 4***3 | Baffle | |
| 85 | 8***2 | Clip P-Clip | |
| 87 | 8***8 | Bush Selector Fork | |
| 88 | 8***3 | Circlip internal | |
| 9 | 4***0 | Gear Transfer | |
| A | 4***0 | Gearbox common components |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
