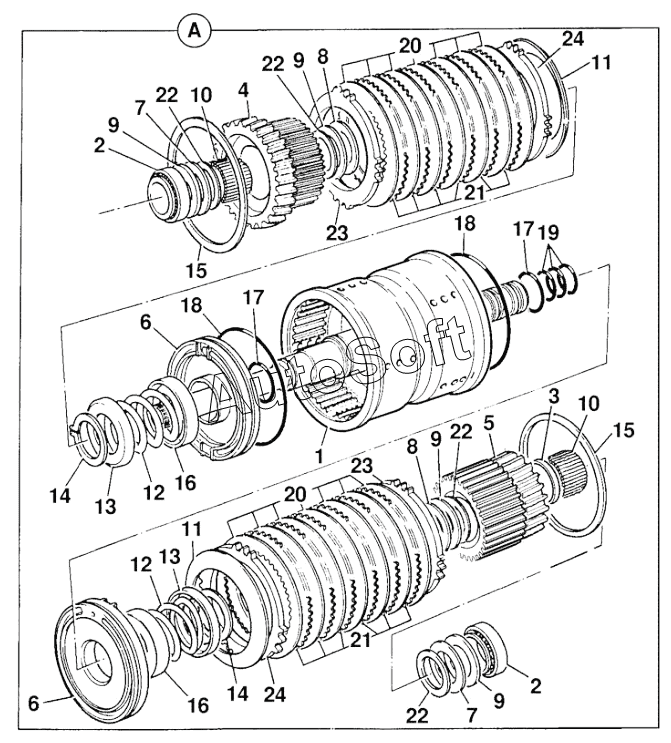

Каталог запасных частей к технике: JCB-3CX (Часть 2) (2015). 441/00690 - 4WD-2WS REVERSER UNIT 459/10097
-2/674.gif)
A
1
2
2
3
4
5
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
22
22
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***3 | Housing Input Clutch | |
| 10 | 9***0 | Bearing Needle Roller | |
| 11 | 8***5 | Disc Spring, Spline | |
| 12 | 8***5 | Spring | |
| 13 | 8***6 | Washer Spring Retainer | |
| 14 | 8***6 | Circlip External | |
| 15 | 8***6 | Circlip internal | |
| 16 | 3***8 | Plate Oil Baffle | |
| 17 | 8***0 | O-Ring | |
| 18 | 8***1 | O-Ring | |
| 19 | 9***4 | Seal Ring | |
| 2 | 9***2 | Bearing Taper Roller | |
| 20 | 3***0 | Plate friction, clutch | |
| 21 | 3***6 | Plate counter, clutch | |
| 22 | 8***6 | Washer Thrust Bevelled | |
| 23 | 3***7 | Plate Pressure | |
| 24 | 3***9 | Plate Shim | |
| 3 | 8***5 | Spacer | |
| 4 | 4***8 | Gear | |
| 5 | 4***9 | Gear | |
| 6 | 4***6 | Piston | |
| 7 | 8***4 | Washer Thrust | |
| 8 | 8***5 | Washer Thrust | |
| 9 | 9***6 | Bearing Needle Thrust | |
| A | 4***7 | Unit Reverser |
