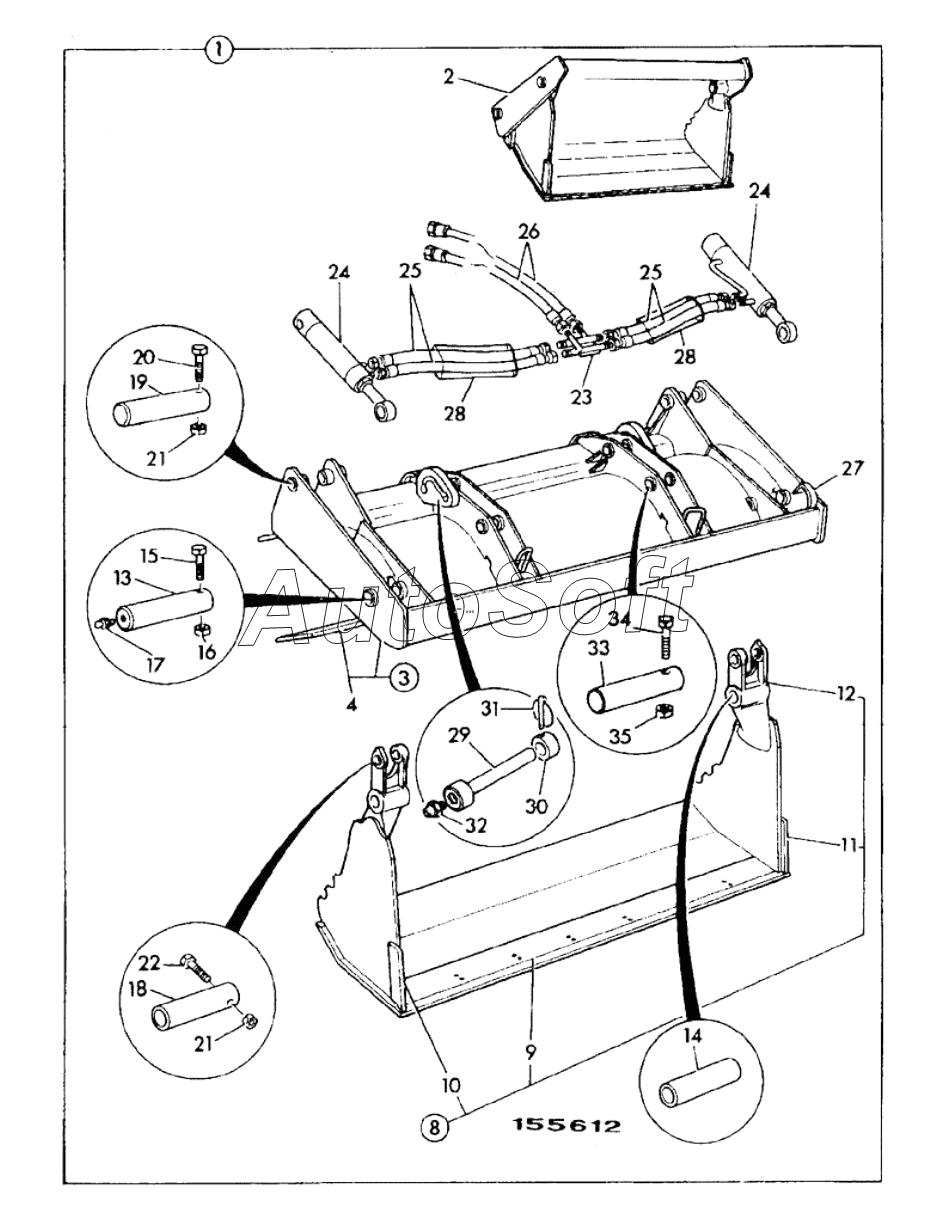

Каталог запасных частей к технике: JCB 4CX (2015). SHOVEL, CLAM, 6 IN 1 2350MM (7'8.5") WIDE 1.2M3 GERMAN WITH FORKS
1
2
3
4
8
9
10
11
12
12
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
25
26
27
28
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Shovel | |
| 10 | 1***3 | Sidecutter right hand | |
| 11 | 1***2 | Sidecutter left hand | |
| 12 | 1***4 | Pivot casting right hand | |
| 12 | 1***5 | Pivot casting left hand | |
| 13 | 8***7 | Pin pivot | |
| 13A | 8***A | Pin pivot | |
| 13B | 8***B | Pin pivot | |
| 14 | 1***3 | Bush | |
| 15 | 1***Z | Bolt | |
| 16 | 1***Z | Nut Philidas Thin | |
| 17 | 1***1 | Nipple grease | |
| 18 | 8***8 | Pin pivot | |
| 18A | 8***A | Pin pivot | |
| 18B | 8***B | Pin pivot | |
| 19 | 8***8 | Pin pivot | |
| 2 | N***t | None serviced part | |
| 20 | 1***Z | Bolt | |
| 21 | 1***Z | Nut Lock | |
| 22 | 1***Z | Bolt | |
| 23 | 5***0 | Pipe Assembly | |
| 24 | 5***7 | Ram clamshovel black | |
| 25 | 6***0 | Hose | |
| 26 | 6***6 | Hose | |
| 27 | 8***8 | Label indicator | |
| 28 | 6***3 | Tube black pvc | |
| 29 | 9***0 | Pin pivot | |
| 3 | 1***8 | Blade back | |
| 30 | 1***0 | Boss | |
| 31 | 8***9 | Pin lynch with chain | |
| 32 | 1***1 | Nipple Grease | |
| 33 | 8***1 | Pin Pivot | |
| 34 | 1***Z | Bolt | |
| 35 | 1***Z | Nut Lock | |
| 4 | 1***2 | Toeplate | |
| 8 | 1***0 | Jaw clamshovel | |
| 9 | 1***4 | Toeplate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
