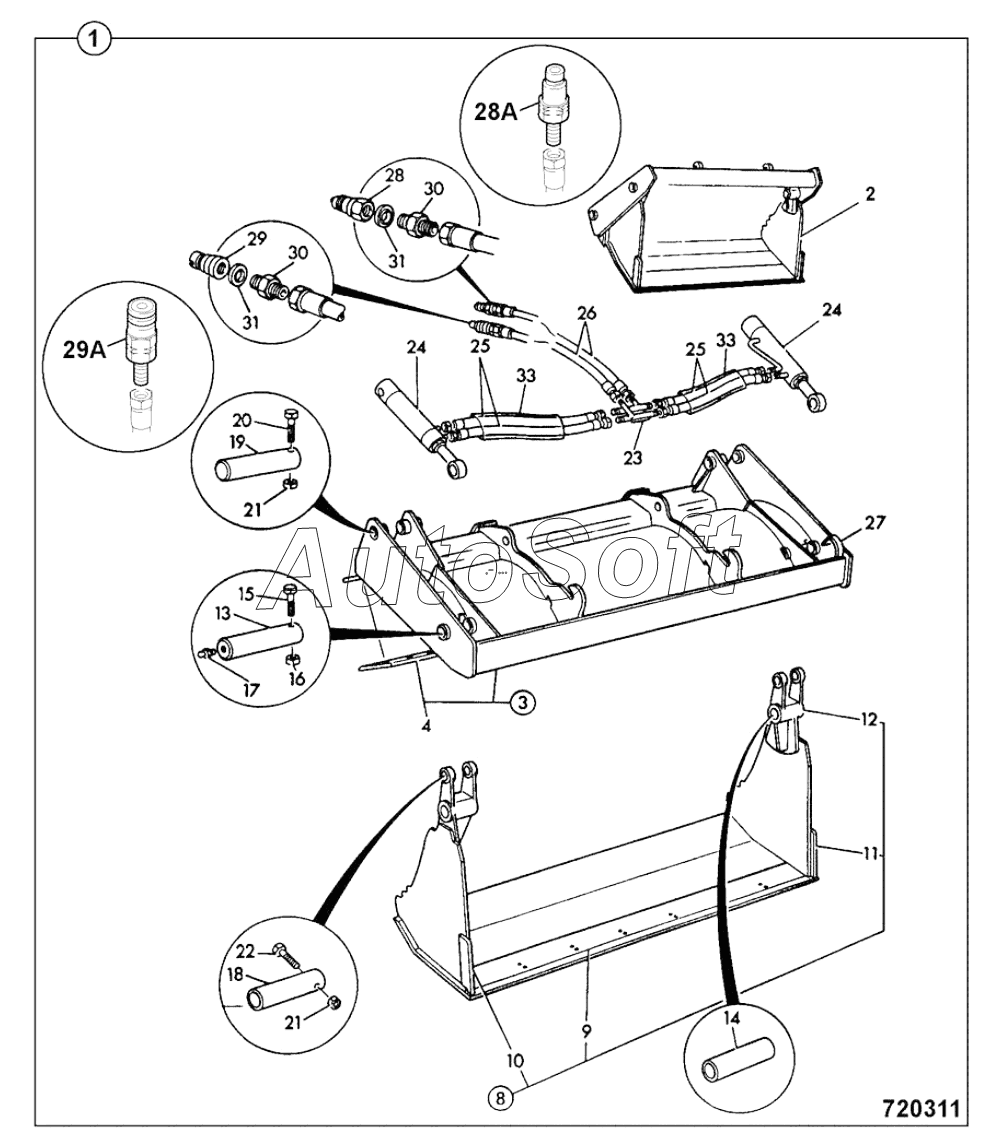

Каталог запасных частей к технике: JCB 4CX (2015). SHOVEL, CLAM, 6 IN 1 2450MM (8'0") WIDE QUICKHITCH (From:, To: M1617776)
1
2
3
4
8
9
10
11
12
12
12
12
13
14
15
16
17
18
19
20
21
21
22
23
23
23
23
24
24
25
25
26
27
28
29
30
30
31
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Shovel | |
| 10 | 1***3 | Sidecutter right hand | |
| 11 | 1***2 | Sidecutter left hand | |
| 12 | 1***4 | Pivot casting right hand | |
| 12 | 1***5 | Pivot casting left hand | |
| 13 | 8***7 | Pin pivot | |
| 13A | 8***A | Pin pivot | |
| 13B | 8***B | Pin pivot | |
| 14 | 1***3 | Bush | |
| 15 | 1***Z | Bolt | |
| 16 | 1***Z | Nut Philidas Thin | |
| 17 | 1***A | Nipple | |
| 18 | 8***8 | Pin pivot | |
| 18A | 8***A | Pin pivot | |
| 18B | 8***B | Pin pivot | |
| 19 | 8***8 | Pin pivot | |
| 2 | N***t | None serviced part | |
| 20 | 1***Z | Bolt | |
| 21 | 1***Z | Nut Lock | |
| 22 | 1***Z | Bolt | |
| 23 | 1***8 | Pipe assembly backblade | |
| 23 | 3***8 | Pipe assembly, backblade | |
| 24 | 5***7 | Ram clamshovel black | |
| 25 | 6***0 | Hose | |
| 26 | 6***0 | Hose | |
| 27 | 8***8 | Label indicator | |
| 28 | 4***0 | Coupling | |
| 28A | 4***7 | Coupling | |
| 29 | 4***0 | Coupling | |
| 29A | 4***6 | Coupling | |
| 29A | 8***2 | Cap flip top protection | |
| 3 | 1***3 | Blade clam | |
| 30 | 1***3 | Adapter Male/Male | |
| 31 | 1***5 | Washer Bonded | |
| 32 | 1***3 | Adapter Male/Female | |
| 33 | N***d | Not fitted | |
| 4 | 1***5 | Toeplate | |
| 8 | 1***0 | Jaw clamshovel | |
| 9 | 1***9 | Toeplate |
