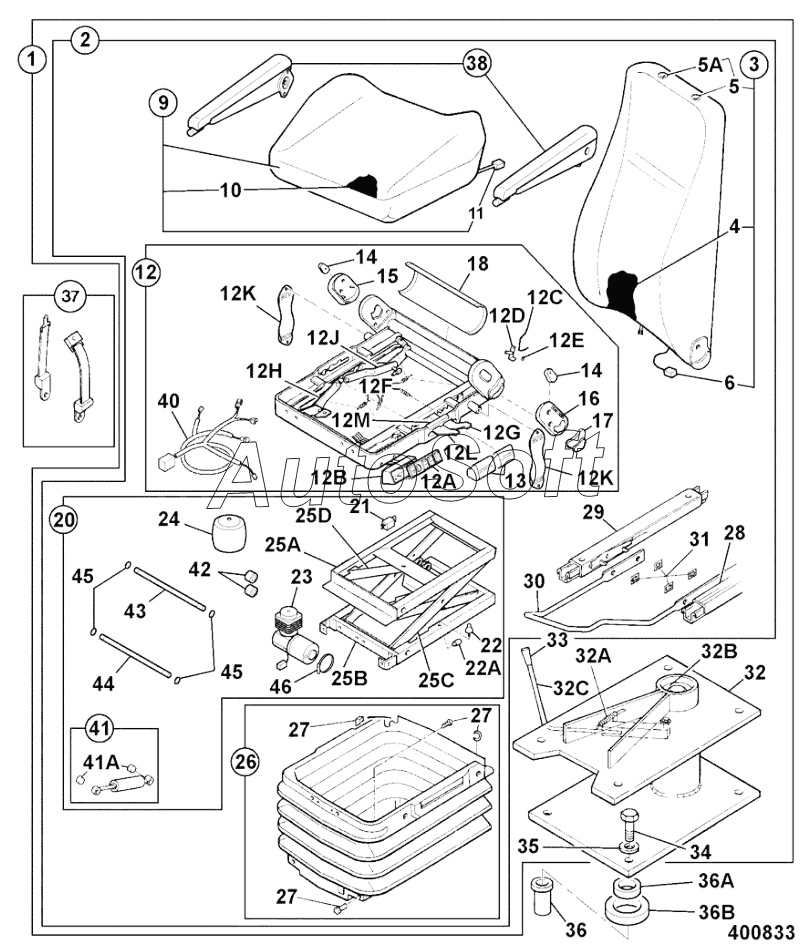

Каталог запасных частей к технике: JCB 4CX (2015). SEAT, AIR SUSPENSION
28
34
33
32
31
30
29
35
27
27
27
26
60
46
45
45
44
43
42
24
41
40
39
38
37
36
10
12
11
9
6
5
4
3
2
15
23
22
21
20
18
17
16
1
14
14
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Seat assy, air suspen. heated 5000lb cloth | |
| 10 | 4***1 | Cover seat base, cloth | |
| 10A | 4***2 | Clip | |
| 11 | 4***4 | Element heater seat cushion | |
| 12 | 4***2 | Frame assembly | |
| 12A | 4***0 | Switch air control Heater control | |
| 12B | 4***6 | Cover air lumbar switch | |
| 12C | 4***7 | Spring squab handle | |
| 12D | 4***6 | Handle squab | |
| 12E | 4***8 | Circlip height adjuster | |
| 12F | 4***5 | Kit-spring 2 lever height rise | |
| 12G | 4***3 | Handle height adjustment rear | |
| 12H | 4***4 | Adjuster height, front | |
| 12J | 4***4 | Adjuster height | |
| 12K | 4***6 | Strap suspension unit | |
| 12L | 4***2 | Handle height adjustment front | |
| 12M | 4***1 | Clip black cushion frame | |
| 13 | 4***4 | Handle grip front | |
| 13 | 4***5 | Handle grip rear | |
| 14 | 4***8 | Cap side plate | |
| 15 | 4***9 | Cover slave right hand sideplate | |
| 16 | 4***0 | Cover upper left hand sideplate | |
| 17 | 4***6 | Handle grip, squab recline | |
| 18 | 4***2 | Plate cushion frame back | |
| 2 | 4***1 | Seat assy.air suspn.cloth heated, 2dmbelt, armrst | |
| 20 | 4***1 | Frame suspension assembly | |
| 21 | 4***4 | Relay suspension | |
| 22 | 4***2 | Buffer suspension rubber | |
| 22A | 4***3 | Buffer suspension rubber | |
| 23 | 4***5 | Compressor air seat | |
| 24 | 4***4 | Kit-air spring | |
| 24A | 4***0 | Elbow air sack | |
| 24B | 3***1 | Nut plastic | |
| 25A | N***t | None serviced part | |
| 25B | N***t | None serviced part | |
| 25C | N***t | None serviced part | |
| 25D | N***t | None serviced part | |
| 26 | 4***4 | Kit-bellows | |
| 27 | 4***6 | Kit bellow fixings | |
| 28 | 4***9 | Slide left hand | |
| 29 | 4***0 | Slide seat, right hand | |
| 3 | 4***2 | Kit rear squab assembly | |
| 30 | 4***1 | Handle slide | |
| 31 | 4***5 | Clip slide rail | |
| 32 | 4***5 | Pedestal | |
| 32A | 8***6 | Spring | |
| 32B | 4***3 | Kit-nut & bolt pedestal swivel | |
| 32C | 4***4 | Handle assembly | |
| 33 | 4***5 | Handle grip | |
| 34 | 1***Z | Bolt | |
| 35 | 1***Z | Washer lock | |
| 36 | 8***5 | Nut | |
| 36A | 3***9 | Spacer inner seat mounting | |
| 36B | 8***1 | Spacer outer seat mounting | |
| 37 | 4***0 | Kit-seat belt 50dm long | |
| 38 | 4***6 | Kit-armrest pair | |
| 39 | 4***7 | Kit-headrest restraint | |
| 4 | 4***4 | Cover squab assy, cloth | |
| 40 | 4***1 | Harness seat | |
| 41 | 4***2 | Damper | |
| 41A | 4***5 | Bush shock absorber | |
| 41B | 4***0 | Bolt | |
| 41C | 4***8 | Nut | |
| 42 | 4***3 | Bush roller | |
| 43 | 4***5 | Spindle upper | |
| 44 | 4***6 | Spindle lower | |
| 45 | 4***7 | Circlip spindle | |
| 46 | 4***8 | Clip jubilee | |
| 4A | 4***2 | Clip | |
| 5 | 4***0 | Plug Headrest | |
| 5A | 4***9 | Clip headrest | |
| 6 | 4***2 | Element heater rear squab | |
| 60 | 4***9 | Kit air hose repair kit | |
| 9 | 4***4 | Cushion seat assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
