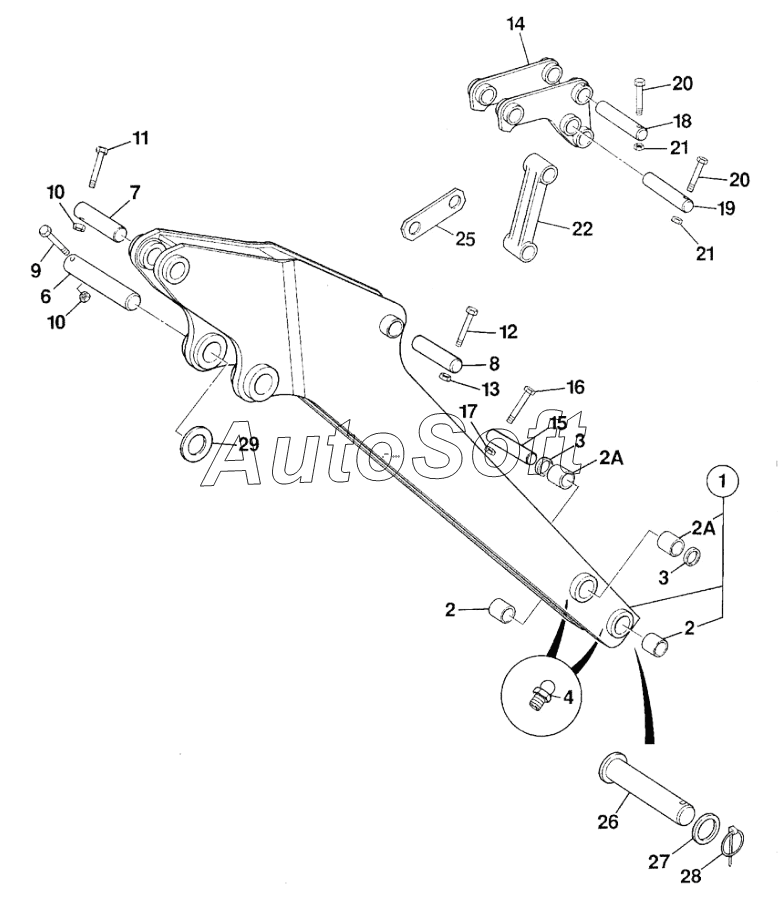

Каталог запасных частей к технике: JCB 4CX (2015). DIPPER (STICK) KNUCKLE
19
11
12
13
14
15
16
17
18
18
18
18
10
10
10
20
20
20
20
20
20
21
21
22
25
26
27
28
29
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
3
3
4
6
6
6
6
7
8
9
10
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Dipper knuckle | |
| 1 | 1***5 | Dipper assembly knuckle | |
| 1 | 8***3 | Boss pivot | |
| 1 | 8***3 | Boss pivot | |
| 1 | 8***9 | Boss pivot | |
| 1 | 8***2 | Boss pivot | |
| 1 | 8***2 | Boss pivot | |
| 1 | 8***3 | Boss pivot | |
| 1 | 8***7 | Boss pivot | |
| 1 | 8***9 | Boss pivot | |
| 10 | 1***Z | Nut Thin | |
| 10 | 1***Z | Nut Lock | |
| 11 | 1***Z | Bolt | |
| 12 | 1***Z | Bolt | |
| 13 | 1***Z | Nut lock | |
| 14 | 1***0 | Lever speed/power | |
| 15 | 8***1 | Pin Pivot | |
| 16 | 1***Z | Bolt | |
| 17 | 1***Z | Nut lock | |
| 18 | 8***8 | Pin Pivot | |
| 18 | 8***9 | Pin Pivot | |
| 19 | 8***9 | Pin Pivot | |
| 2 | 8***6 | Bearing liner | |
| 20 | 1***Z | Bolt | |
| 20 | 1***Z | Bolt | |
| 21 | 1***Z | Nut Lock | |
| 22 | T***E | Tipping link see index BACKHOE | |
| 25 | 1***1 | Strap | |
| 26 | 9***0 | Pin Pivot | |
| 27 | 8***0 | Washer | |
| 28 | 8***2 | Pin Linch | |
| 29 | 8***0 | Shim | |
| 2A | 8***5 | Bearing liner | |
| 3 | 8***5 | Seal pivot pin grease | |
| 4 | 1***1 | Nipple Grease | |
| 6 | 3***2 | Pin pivot | |
| 6 | 8***8 | Pin Pivot | |
| 7 | 8***1 | Pin pivot | |
| 8 | 8***5 | Pin Pivot | |
| 9 | 1***Z | Bolt |
