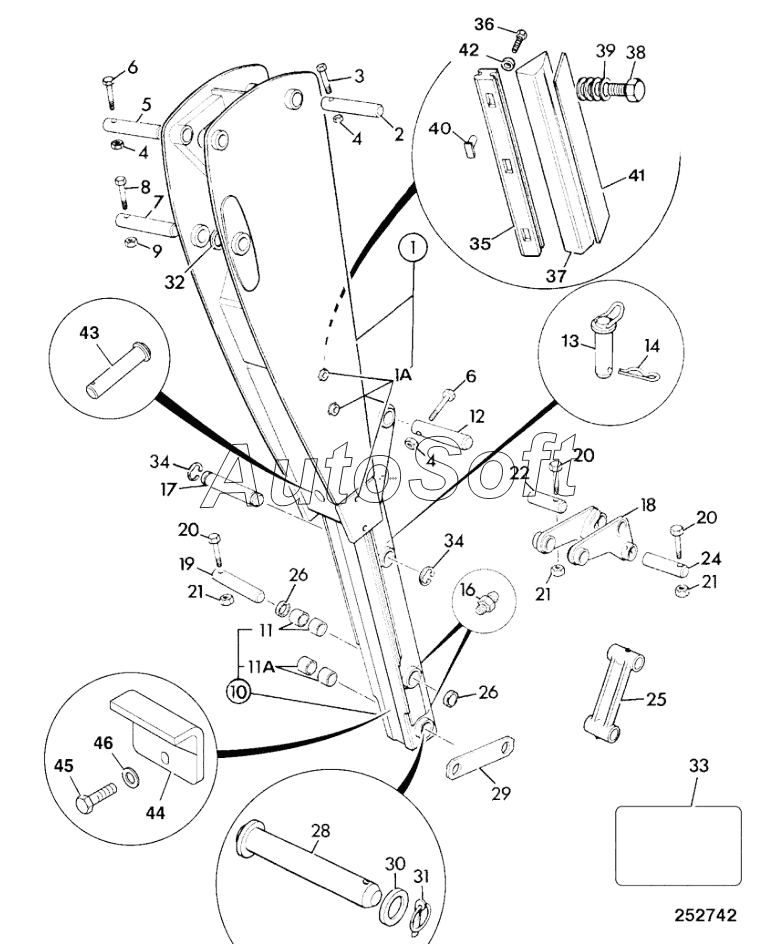

Каталог запасных частей к технике: JCB 4CX (2015). DIPPER (STICK) EXTRADIG, 14'
22
30
29
28
27
26
26
25
24
23
31
21
21
21
20
20
20
20
20
20
20
20
19
18
18
18
18
18
18
18
18
18
39
46
45
44
43
42
42
42
42
41
40
17
17
38
37
36
35
34
34
33
32
4
4
4
4
4
7
7
7
6
6
6
6
6
6
5
5
5
5
5
5
5
5
5
4
4
4
4
4
4
4
4
4
4
7
7
7
3
2
2
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
7
7
7
8
9
10
10
10
10
11
12
13
14
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Carrier | |
| 1 | 3***6 | Carrier | |
| 1 | 3***7 | Carrier | |
| 1 | 3***6 | Carrier | |
| 10 | 1***4 | Dipper assembly inner | |
| 10 | 1***9 | Dipper inner | |
| 10A | 8***1 | Boss locking | |
| 10A | 8***9 | Boss locking | |
| 11 | 8***5 | Bearing liner | |
| 11A | 8***6 | Bearing liner | |
| 12 | 8***7 | Pin pivot | |
| 13 | 9***2 | Pin locking | |
| 14 | 1***1 | Clip | |
| 16 | 1***2 | Nipple Grease | |
| 17 | 8***0 | Pin pivot | |
| 17 | 8***5 | Pin pivot | |
| 18 | 3***1 | Lever tipping | |
| 18 | 3***2 | Lever tipping | |
| 18 | 3***3 | Lever tipping | |
| 19 | 8***1 | Pin Pivot | |
| 1A | 8***5 | Boss wear pad adjuster | |
| 2 | 8***3 | Pin pivot | |
| 2 | 8***3 | Pin pivot | |
| 20 | 1***Z | Bolt | |
| 20 | 1***Z | Bolt | |
| 21 | 1***Z | Nut lock | |
| 22 | 8***9 | Pin Pivot | |
| 23 | 1***Z | Bolt | |
| 24 | 8***9 | Pin Pivot | |
| 25 | T***k | Tipping link | |
| 26 | 8***5 | Seal pivot pin grease | |
| 27 | 1***Z | Washer Spring | |
| 28 | 9***0 | Pin Pivot | |
| 29 | 1***1 | Strap | |
| 3 | 1***Z | Bolt | |
| 30 | 8***0 | Washer | |
| 31 | 8***2 | Pin Linch | |
| 32 | 8***0 | Shim | |
| 33 | 8***2 | Label greasing | |
| 34 | 8***4 | Clip | |
| 35 | 1***9 | Pad top wear | |
| 36 | 1***Z | Bolt | |
| 37 | 3***9 | Pad wear strip bottom, red | |
| 38 | 1***Z | Bolt | |
| 39 | 1***Z | Nut thin | |
| 4 | 1***Z | Nut | |
| 4 | 1***Z | Nut lock | |
| 4 | 1***Z | Nut Lock | |
| 40 | N***t | None serviced part | |
| 41 | 1***7 | Plate spreader | |
| 42 | 1***6 | Spacer Steel | |
| 42 | 1***Z | Washer | |
| 43 | 9***0 | Pin pivot | |
| 44 | 3***5 | Stop extending dipper | |
| 45 | 1***Z | Bolt | |
| 46 | 1***Z | Washer | |
| 5 | 8***3 | Pin Pivot | |
| 5 | 8***A | Pin Pivot | |
| 5 | 8***B | Pin Pivot | |
| 6 | 1***Z | Bolt | |
| 6 | 1***Z | Bolt | |
| 7 | 8***2 | Pin Pivot | |
| 7 | 8***A | Pin Pivot | |
| 7 | 8***B | Pin Pivot | |
| 7A | 8***6 | Shim | |
| 8 | 8***2 | Capscrew | |
| 9 | 1***Z | Nut Lock |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
