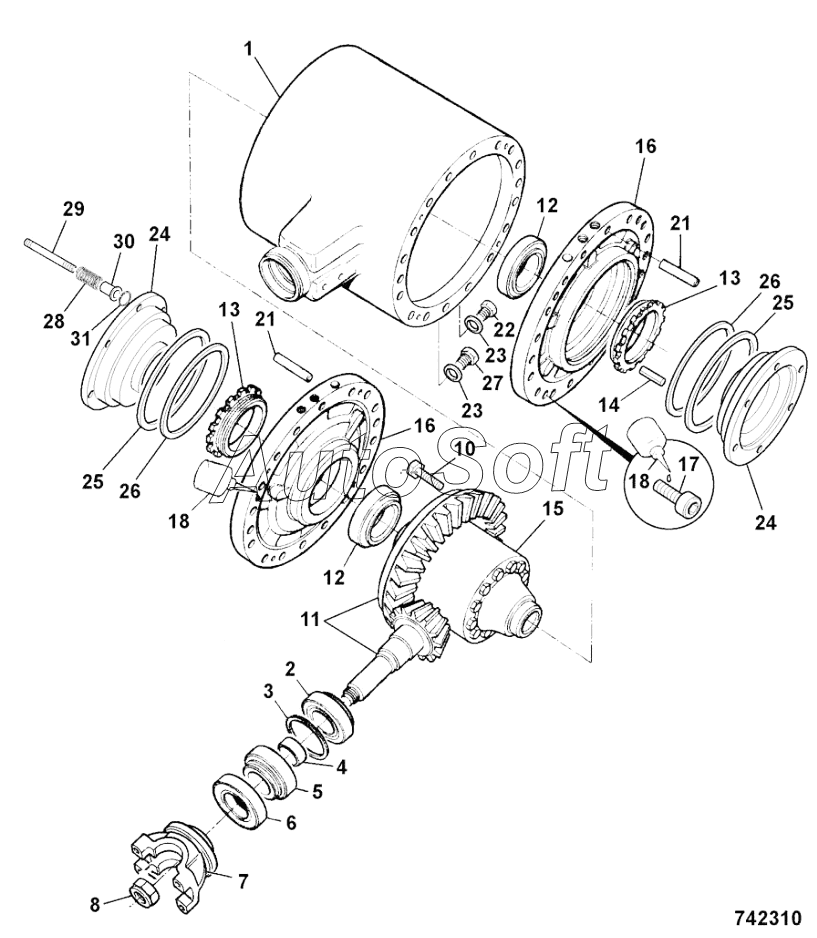

Каталог запасных частей к технике: JCB 4CX (2015). 458/10948 DRIVEHEAD ASSEMBLY
15
31
30
29
28
26
26
25
25
24
24
23
23
22
21
21
18
18
17
16
16
14
13
13
12
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Housing | |
| 10 | 8***0 | Bolt | |
| 11 | 4***0 | Gear crown wheel & pinion | |
| 12 | 9***0 | Bearing Taper Roller | |
| 13 | 4***3 | Nut Side Differential | |
| 14 | 8***8 | Pin Tension | |
| 15 | 4***0 | Differential Assembly, LSD | |
| 16 | 4***5 | Housing Brake Piston Controlled Back-Off | |
| 17 | 1***7 | Capscrew | |
| 18 | 4***2 | Gasket Multigasket | |
| 2 | 9***0 | Bearing Roller | |
| 21 | 8***9 | Dowel | |
| 22 | 8***2 | Plug Magnetic | |
| 23 | 1***1 | Washer Bonded | |
| 24 | 4***1 | Piston Brake | |
| 25 | 8***2 | Seal Brake Piston | |
| 26 | 8***6 | Seal Brake Piston | |
| 28 | 8***5 | Spring Compression | |
| 29 | 4***4 | Pin Brake Back-Off | |
| 3 | 9***0 | Kit-shim | |
| 30 | 4***5 | Bush tension Flanged - External | |
| 31 | 2***0 | Circlip | |
| 4 | 9***0 | Kit set of spacers | |
| 5 | 9***0 | Bearing Taper Roller | |
| 6 | 9***3 | Seal Triple Lip | |
| 7 | 4***0 | Yoke | |
| 8 | 8***3 | Nut stake and washer | |
| A | 4***8 | Drivehead assembly |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
