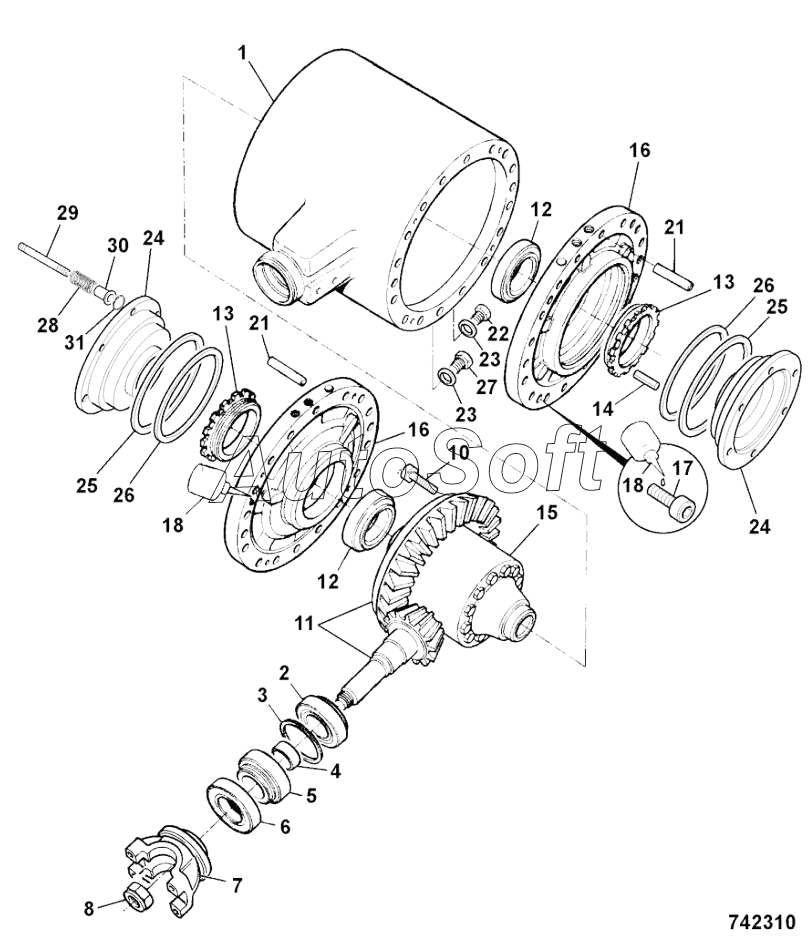

Каталог запасных частей к технике: JCB 4CX (2015). 458/10846 DRIVEHEAD ASSEMBLY
15
31
30
29
28
26
26
25
25
24
24
23
23
22
22
22
22
21
21
18
18
17
16
16
14
13
13
12
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Housing | |
| 10 | 8***0 | Bolt | |
| 11 | 4***0 | Gear crown wheel & pinion | |
| 12 | 9***0 | Bearing Taper Roller | |
| 13 | 4***3 | Nut Side Differential | |
| 14 | 8***8 | Pin Tension | |
| 15 | 4***0 | Differential Assembly | |
| 16 | 4***5 | Housing Brake Piston Controlled Back-Off | |
| 17 | 1***7 | Capscrew | |
| 18 | 4***2 | Gasket Multigasket | |
| 2 | 9***0 | Bearing Roller | |
| 21 | 8***9 | Dowel | |
| 22 | 8***2 | Plug Magnetic | |
| 22 | 8***8 | Plug tapered | |
| 23 | 1***1 | Washer Bonded | |
| 24 | 4***1 | Piston Brake | |
| 25 | 8***2 | Seal Brake Piston | |
| 26 | 8***6 | Seal Brake Piston | |
| 28 | 8***5 | Spring Compression | |
| 29 | 4***4 | Pin Brake Back-Off | |
| 3 | 9***0 | Kit-shim | |
| 30 | 4***5 | Bush tension Flanged - External | |
| 31 | 2***0 | Circlip | |
| 4 | 9***0 | Kit set of spacers | |
| 5 | 9***0 | Bearing Taper Roller | |
| 6 | 9***3 | Seal Triple Lip | |
| 7 | 4***0 | Yoke | |
| 8 | 8***3 | Nut stake and washer | |
| A | 4***6 | Drivehead assembly | |
| A | 4***3 | Drivehead assembly |
