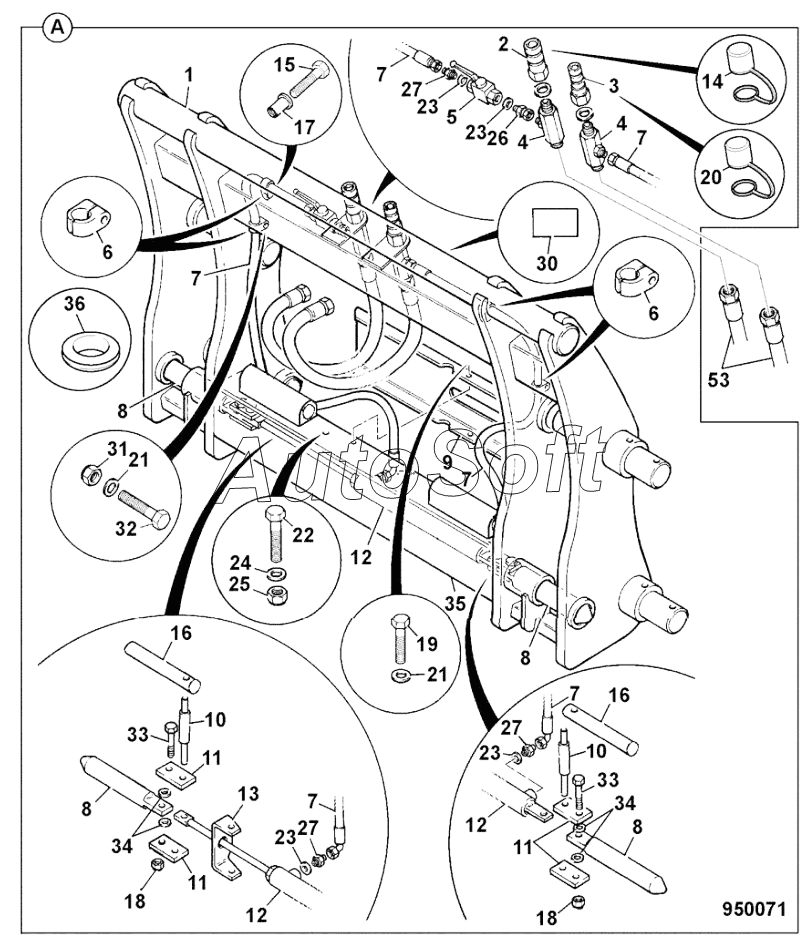

Каталог запасных частей к технике: JCB 4CX (2015). TOOL CARRIER HYDRAULIC QUICKHITCH INDUSTRIAL, TOOL CARRIER (From: M1348706, To:)
27
27
27
18
18
19
20
21
21
22
23
23
23
23
24
25
26
17
30
31
32
33
33
34
34
35
36
53
8
8
8
8
1
2
3
4
4
5
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
9
10
10
11
11
11
12
12
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***r | Frame toolcarrier | |
| 10 | 3***5 | Indicator vertical | |
| 11 | 1***4 | Link ram | |
| 12 | 5***0 | Ram complete | |
| 13 | 1***8 | Guide ram | |
| 14 | 8***2 | Cap flip top protection | |
| 15 | 1***Z | Bolt | |
| 16 | 5***2 | Pin indicator nylon, red | |
| 17 | 8***1 | Nut | |
| 18 | 1***Z | Nut lock | |
| 19 | 1***Z | Setscrew | |
| 2 | 4***9 | Coupling Female | |
| 20 | 9***1 | Cap coupling cap | |
| 21 | 1***Z | Washer | |
| 22 | 1***Z | Setscrew | |
| 23 | 1***1 | Washer Bonded | |
| 24 | 1***Z | Washer | |
| 25 | 1***Z | Nut | |
| 26 | 1***0 | Adapter | |
| 27 | 1***1 | Adaptor | |
| 3 | 4***0 | Coupling Quick Release | |
| 30 | 8***9 | Decal saftey tool carrier | |
| 31 | 1***Z | Nut Self Lock | |
| 32 | 1***Z | Bolt | |
| 33 | 1***Z | Bolt | |
| 34 | 8***1 | Spacer | |
| 35 | 1***4 | Cover rear | |
| 36 | 2***9 | Grommet | |
| 4 | 8***2 | Adapter Tee M/M/M | |
| 5 | 2***0 | Valve ball | |
| 53 | 3***6 | Hose | |
| 6 | 1***8 | Clamp | |
| 7 | 3***1 | Hose | |
| 7 | 3***1 | Hose | |
| 8 | 1***5 | Pin locking | |
| 9 | 1***3 | Cover top | |
| A | 1***6 | Quickhitch tool carrier assembly |
